Anschlagringbock GK 10 ARBX 4000kg
27,98 €
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Besonderheiten:
- Bügel rot lackiert
- Güteklasse (GK) 10
- nach Maschinenrichtlinie 2006/42/EG
- im Bock schwenkbar gelagert
- zum Anschweißen

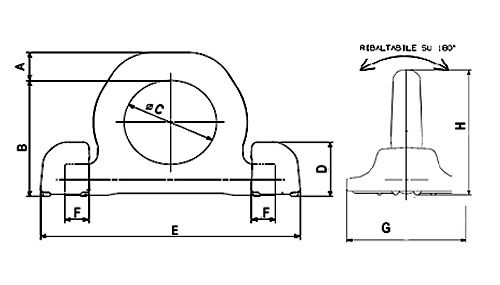

| Bezeichnung | Traglast (t) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Gewicht (kg) | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ARBX 4000 | 4,0 | 14 | 65 | 48 | 29 | 134 | 14 | 60 | 79 | 0,73 | KEAP0183 |
| ARBX 6700 | 6,7 | 20 | 83 | 60 | 39 | 169 | 16 | 88 | 103 | 1,80 | KEAP0184 |
| ARBX 10000 | 10,0 | 22 | 96 | 65 | 48 | 196 | 19 | 98 | 118 | 3,00 | KEAP0185 |
| ARBX 16000 | 16,0 | 31 | 126 | 90 | 55 | 264 | 29 | 98 | 155 | 5,75 | KEAP0186 |
| ARBX 30000 | 30,0 | 42 | 175 | 130 | 79 | 371 | 45 | 127 | 217 | 16,0 | KEAP0187 |
| Typ | 1‑Strang 0° | 2‑Strang 0° | 1‑Strang 90° | 2‑Strang 90° | 2‑Strang 0°–45° | 2‑Strang 45°–60° | 3/4‑Strang 0°–45° | 3/4‑Strang 45°–60° |
|---|---|---|---|---|---|---|---|---|
| ARBX4000 | 4 | 8 | 4 | 8 | 5,6 | 4 | 8,4 | 6 |
| ARBX6700 | 6,7 | 13,4 | 6,7 | 13,4 | 9,38 | 6,7 | 14,1 | 10,1 |
| ARBX10000 | 10 | 20 | 10 | 20 | 14 | 10 | 21 | 15 |
| ARBX16000 | 16 | 32 | 16 | 32 | 22,4 | 16 | 33,6 | 24 |
| ARBX30000 | 30 | 60 | 30 | 60 | 42 | 30 | 63 | 45 |
| Sicherheitsfaktor: 4 (in alle Richtungen der Traglast) | ||||||||
| Traglast: | 4,00 t |
|---|
Anschweißpunkt Typ ARBX
Alternative Benennungen
Anschlagringbock zum Anschweißen, Anschlagpunkt zum Anschweißen, Anschweißöse mit Bock
Anschweißpunkt sind nur in die Richtung der Ringachse mit der maximalen WLL belastbar!
Die Bauteile sind vor jedem Gebrauch, gemäß der Montageanleitung, jedoch mindestens einmal jährlich durch einen Sachkundigen auf ihren einwandfreien Zustand zu überprüfen.
Zur vorschriftsmäßigen Montage des Ringblocks, Anschweißböcke einfach auf die Bezugsmarkierungen an der Ringlasche ausrichten!
Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt mitgeliefert. Siehe auch PDF-Dokument.
Die zulässige Tragfähigkeit WLL beträgt je nach Ausführung zwischen 4,0 bis 30,0t.
Die Öse ARBX ist zum Anschweißen an Maschinenteile, Fahrzeugaufbauten und ähnliche Baugruppen geeignet. Die Bauteile sind ideale Einhängepunkte für Anschlag- und Zurrmittel zum Heben von Lasten.
