Anschlagringbock GK 10 ARBX 8000LC
25,30 €
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Besonderheiten:
- Bügel schwarz lackiert
- Güteklasse (GK) 10
- nach Maschinenrichtlinie 2006/42/EG
- im Bock schwenkbar gelagert
- zum Anschweißen

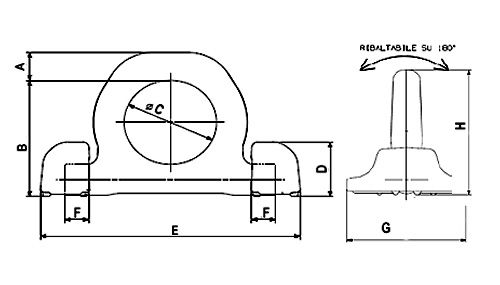

| Bezeichnung | Traglast (t) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Gewicht (kg) | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ARBX 8000 LC | 8.000 | 14 | 65 | 48 | 29 | 134 | 14 | 60 | 79 | 0,73 | KEAP0188 |
| ARBX 13400 LC | 13.400 | 20 | 83 | 60 | 39 | 169 | 16 | 88 | 103 | 1,80 | KEAP0189 |
| ARBX 20000 LC | 20.000 | 22 | 96 | 65 | 48 | 196 | 19,5 | 98 | 118 | 3,00 | KEAP0190 |
| ARBX 32000 LC | 32.000 | 31 | 126 | 90 | 55 | 264 | 29 | 127 | 155 | 5,75 | KEAP0191 |
| Traglast: | 8,00 t |
|---|
Anschweiß- Zurrpunkt Typ ARBX
Alternative Benennungen
Anschlagringbock zum Anschweißen, Anschlagpunkt zum Anschweißen, Anschweißöse mit Bock
Anschweißpunkte sind nur in die Richtung der Ringachse mit der maximalen LC belastbar!
Die Bauteile sind vor jedem Gebrauch, gemäß der Montageanleitung, jedoch mindestens einmal jährlich durch einen Sachkundigen auf ihren einwandfreien Zustand zu überprüfen.
Zur vorschriftsmäßigen Montage des Ringblocks, Anschweißbock einfach auf die Bezugsmarkierungen an der Ringlasche ausrichten!
Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt mitgeliefert. Siehe auch PDF-Dokument.
Die zulässigen Zugkraft LC beträgt je nach Ausführung zwischen 8,0 bis 32,0t
Die Öse ARBX.... LC ist zum Anschweißen an Maschinenteile, Fahrzeugaufbauten und ähnliche Baugruppen geeignet. Die Bauteile sind ideale Einhängepunkte zum Zurren. Das Bauteil ist nicht zum Heben von Lasten geeignet!
