Aufhängeglied 5 - 10, Typ AW 10

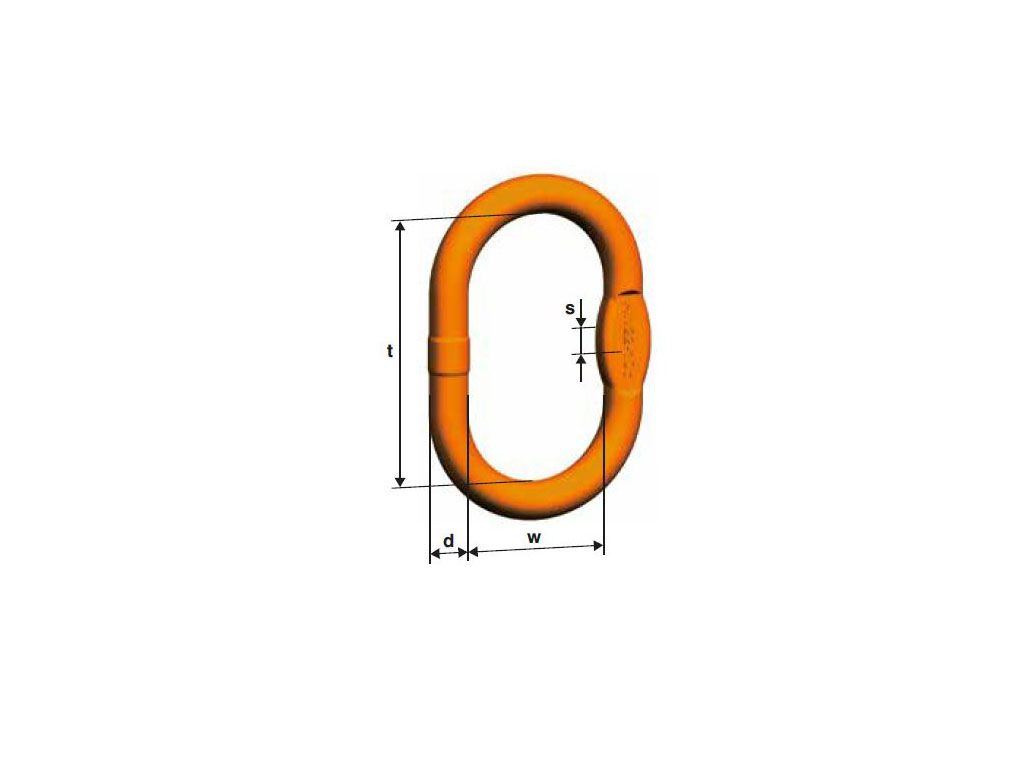

Bezeichnung	Traglast (t)	Verwendbar bis Haken Nr.	d (mm)	t (mm)	w (mm)	s (mm)	Kette 1‑Str.	Kette 2‑Str.	Gewicht (kg)	Art.-Nr.
AW 10	1.400	1,6	10	80	50	10	5	5	0,14	RGAG0234
AW 13	2.300	2,5	13	110	60	10	6+7	6	0,34	RGAG0031
AW 16	3.500	2,5	16	110	60	14	8	7	0,53	RGAG0019
AW 18	5.000	5	19	135	75	14	10	8	0,92	RGAG0021
AW 22	7.600	6	23	160	90	17	13	10	1,60	RGAG0023
AW 26	10.000	8	27	180	100	20	16	13	2,46	RGAG0025
AW 32	14.000	10	33	200	110	26	19	16	4,14	RGAG0027
AW 36	25.100	16	36	260	140	29	22	19	6,22	RGAG0029
AW 45	30.800	25	45	340	180	-	26	22	12,82	RGAG0037
AW 50	40.000	32	50	350	190	43	32	26	16,55	RGAG0207
AW 56	64.000	32	56	400	220	-	-	32	27,01	RGAG0236
AW 72	85.000	50	70	460	250	-	-	-	45,00	RGAG0237

^*)verwendbar b. Einfachhaken nach DIN15401

^**⁾ Aufhängeglied f. Ketten-Durchmesser in mm

WLL:	1.400

Hinweise

Aufhängeglied Typ AW ohne Abflachung

Aufhängeglied für:

1-Strangkette - Kettenzuordnung siehe Spalte A I
2-Strangkette - Kettenzuordnung siehe Spalte A II
3- + 4-Strangkette mit Aufhängegarnituren VW.

Auch als Endglied verwendbar - Kettenzuordnung siehe Spalte A I

Spezielle Einsatzbestimmungen gemäß PDF-Dokument beachten!

Anwendung

Ovaler Aufhängekopf für 1- und 2-strängige - Anschlagketten und als Aufnahmeglied für Lasthaken.
Auch als Endglied und für Seilschlingen verwendbar.
Nutzbar für Ketten ab 5 mm und einer Tragfähigkeit je Typ von 1,4 t bis 85,0 t

Nicht geeignet für Offshore-Einsätze, Heben von Personen und von gefährlichen Lasten.
