Blechgreifer 0,75t, Typ VCW-R

Name: Blechgreifer 0,75t, Typ VCW-R
SKU: LABG0045
Price: 339.54 EUR
Availability: OutOfStock

339,54 €

Inhalt: 1 Stck

Unser neuer Online‑Shop befindet sich aktuell im Aufbau. Einige Funktionen und Produkte stehen daher nur eingeschränkt zur Verfügung. Wir arbeiten daran, das volle Einkaufserlebnis schnellstmöglich bereitzustellen.

Traglast

0,75 t

Stck

Produktnummer: LABG0045

Greifbereich 0 bis 20 mm

Alternative Benennungen: Hebeklemme, Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Spezialklemme

Besonderheiten:

vertikales Heben
für rostfreie Stähle und Konstruktionsteile
exzellente Qualität und Verarbeitung
ohne Gelenk
Gehäuse und Hebel vernickelt
mit Sicherheitsarretierung
Zahnring und Zahnsegment aus rostfreiem Sonderstahl

Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

VCW-R
VCEW-R

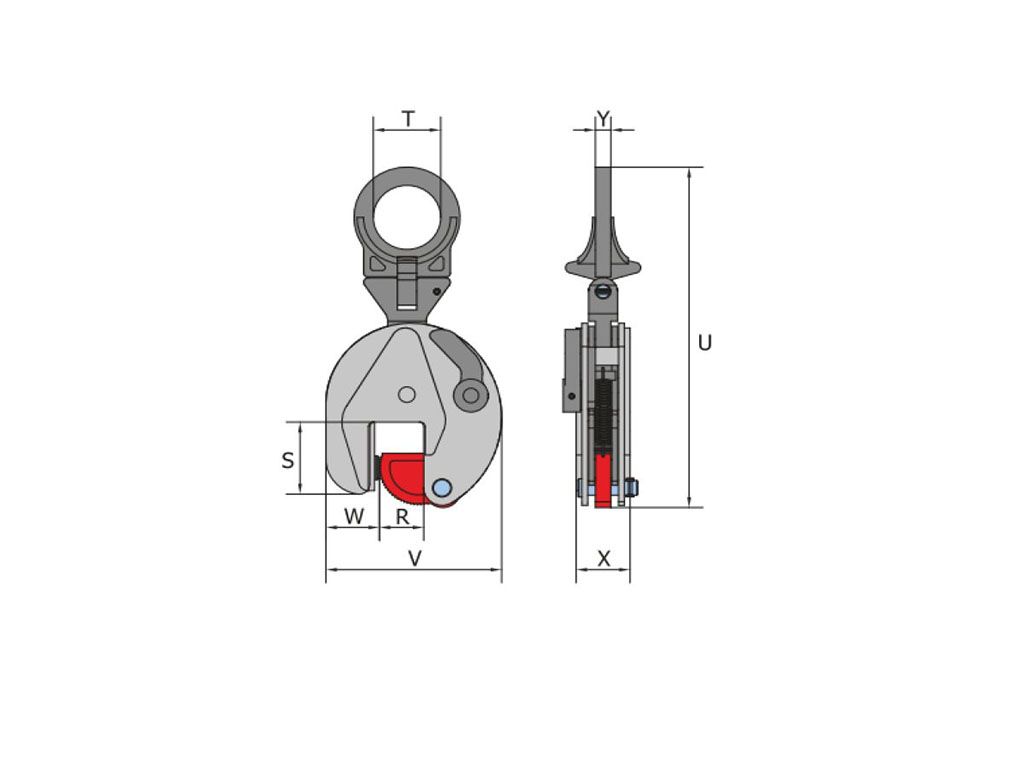

Typ	Traglast (t)	Greifbereich R (mm)	S (mm)	T (mm)	U (mm)	V (mm)	W (mm)	X (mm)	Y (mm)	Gewicht (kg)	Art.-Nr.
VCW‑R 0,75	0,75	0 – 13	47	30	202	100	37	37	10	1,7	LABG0045

Lieferant: pewag Deutschland GmbH

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
VCEW-R 1,00	1,0	0 - 25	56	45	263	141	37	47	15	3,5	LABGXXXX
VCEW-R 2,00	2,0	0 - 35	78	64	336	183	56	56	16	7,0	LABGXXXX
VCEW-R 3,00	3,0	0 - 35	78	64	336	183	56	56	16	7,0	LABGXXXX
VCEW-R 4,50	4,5	0 - 45	85	70	425	228	60	78	20	16,0	LABGXXXX
VCEW-R 6,00	6,0	0 - 50	114	75	490	259	82	78	20	21,0	LABGXXXX
VCEW-R 7,50	7,5	0 - 55	111	75	522	267	70	86	20	26,0	LABGXXXX

Lieferant: pewag Deutschland GmbH

Traglast:	0,75 t

Hinweise

Greifbereich 0 bis 20 mm

Alternative Benennungen: Hebeklemme, Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Spezialklemme

Besonderheiten:

vertikales Heben
für rostfreie Stähle und Konstruktionsteile
exzellente Qualität und Verarbeitung
ohne Gelenk
Gehäuse und Hebel vernickelt
mit Sicherheitsarretierung
Zahnring und Zahnsegment aus rostfreiem Sonderstahl

Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

VCW-R
VCEW-R

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
{t_1}	0,75	0 - 13	47	30	202	100	37	37	10	1,7	{n_1}	{p_1}
{tax}

Lieferant: pewag Deutschland GmbH

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
{t_2}	1,0	0 - 25	56	45	263	141	37	47	15	3,5	{n_2}	{p_2}
{t_3}	2,0	0 - 35	78	64	336	183	56	56	16	7,0	{n_3}	{p_3}
{t_4}	3,0	0 - 35	78	64	336	183	56	56	16	7,0	{n_4}	{p_4}
{t_5}	4,5	0 - 45	85	70	425	228	60	78	20	16,0	{n_5}	{p_5}
{t_6}	6,0	0 - 50	114	75	490	259	82	78	20	21,0	{n_6}	{p_6}
{t_7}	7,5	0 - 55	111	75	522	267	70	86	20	26,0	{n_7}	{p_7}
{tax}

Lieferant: pewag Deutschland GmbH

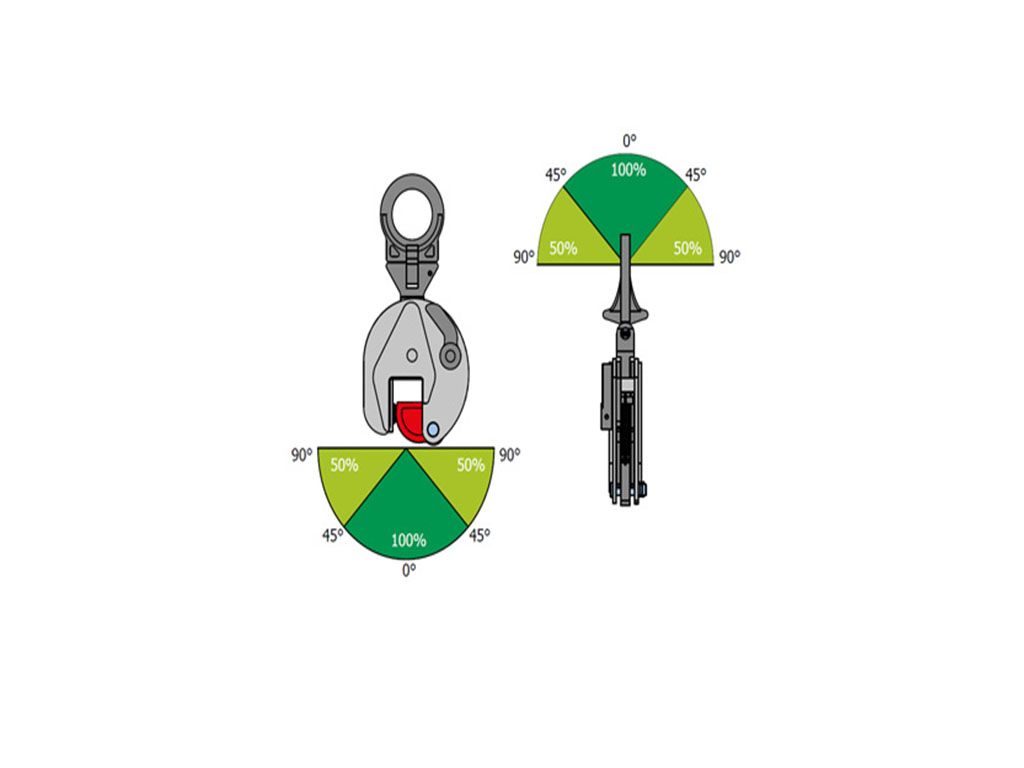

Für einen sicheren Betrieb der VCW-R, VCEW-R - Klemme muss die Mindestlast 10 % der vorgegebenen Maximumlast betragen. Das Heben der Last aus einer nicht senkrechter Position führt zu eine Tragfähigkeitsreduktion (siehe Traglastdiagramm). Es ist zu beachten, dass Klemme ausschließlich zum Anschlagen von Edelstahltafeln und -konstruktionen zu verwenden ist. Dabei ist sie trotz hoher Verschleißfestigkeit mit äußerster Sorgfalt zu behandeln. So sind insbesondere Belastungen durch Stoßen, Fallen usw. zu vermeiden. Blechgreifer vom Typ VCW-R, VCEW-R müssen für den sicheren Betrieb gemäß den Wartungsvorschriften des Herstellers in den vorgeschriebenen Intervallen gewartet werden. Es dürfen nur unbeschädigte Hebeklemmen mit lesbarem Tragfähigkeits- und Typenschild und Greifbereichsangaben verwendet werden. Es ist darauf zu achten, dass die Oberfläche des Bleches, wo die Klemme angeschlagen wird, möglichst trocken, fett-, farb-, schmutz-, zunder- und beschichtungsfrei sind, sodass der Kontakt der Zähne zum Hebegut nicht behindert wird bzw. Schutzbeläge die erforderliche Reibung erzeugen können.

Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Anwendung

VCW-R, VCEW-R - Hebeklemmen wurden ausschließlich für den schonungsvollen Transport von rostfreien Stählen und Konstruktionsteilen konzipiert. Aus diesem Grund werden Zahnring und Zahnsegment bei dieser Klemme aus rostfreiem Sonderstahl gefertigt. Der integrierte Gelenktragring ermöglicht ein sichers und vertikales Heben, Wenden und Transportieren. Der mit einer Sicherheitsarretierung ausgestattete Blechgreifer hält das Hebegut durch eine interne Vorspannung, auch wenn auf ihn keine Zugkraft einwirkt. Diese arretiert zudem die Klemmbacke und führt zum leichten Ansetzen des Greifers in der geöffneten Stellung. Hebeklemmen vom Typ VCW-R, VCEW-R eignen sich besonders zum Heben, Greifen, Transportieren und Wenden von Edelstahltafeln und -konstruktionen mit einem gleichmäßig flachen Befestigungspunkt. Dabei ist zu beachten, dass es beim Einsatz der Klemme bei Objekten aus kohlenstoffhaltigem Metall zu einer Kohlenstoffkontamination kommen kann. Einsatzgebiete sind unter anderem: Materiallager, Transportwesen, Be- und Entladen von Maschinen und im Vorrichtungsbau.
