Blechgreifer 0,75t, Typ VUW mit Schwenköse

Name: Blechgreifer 0,75t, Typ VUW mit Schwenköse
SKU: LABG0184
Price: 324.25 EUR
Availability: OutOfStock

324,25 €

Inhalt: 1 Stck

Unser neuer Online‑Shop befindet sich aktuell im Aufbau. Einige Funktionen und Produkte stehen daher nur eingeschränkt zur Verfügung. Wir arbeiten daran, das volle Einkaufserlebnis schnellstmöglich bereitzustellen.

Traglast

0,75 t

4,50 t

6,00 t

7,50 t

9,00 t

12,00 t

Stck

Produktnummer: LABG0184

Greifbereich von 0 bis 150 mm

Alternative Benennungen: Hebeklemme, Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Universalklemme

Besonderheiten:

Tragfähigkeit 0,75 bis 30,0 t
universelles Heben, Wenden und Transport
geeignet für Bleche, Stahlplatten, Konstruktionen
großer Greifbereich
verstärktes Klemmengehäuse
exzellente Qualität und Verarbeitung
mit Sicherheitsarretierung
Mindestlast 10 % von der Maximallast

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

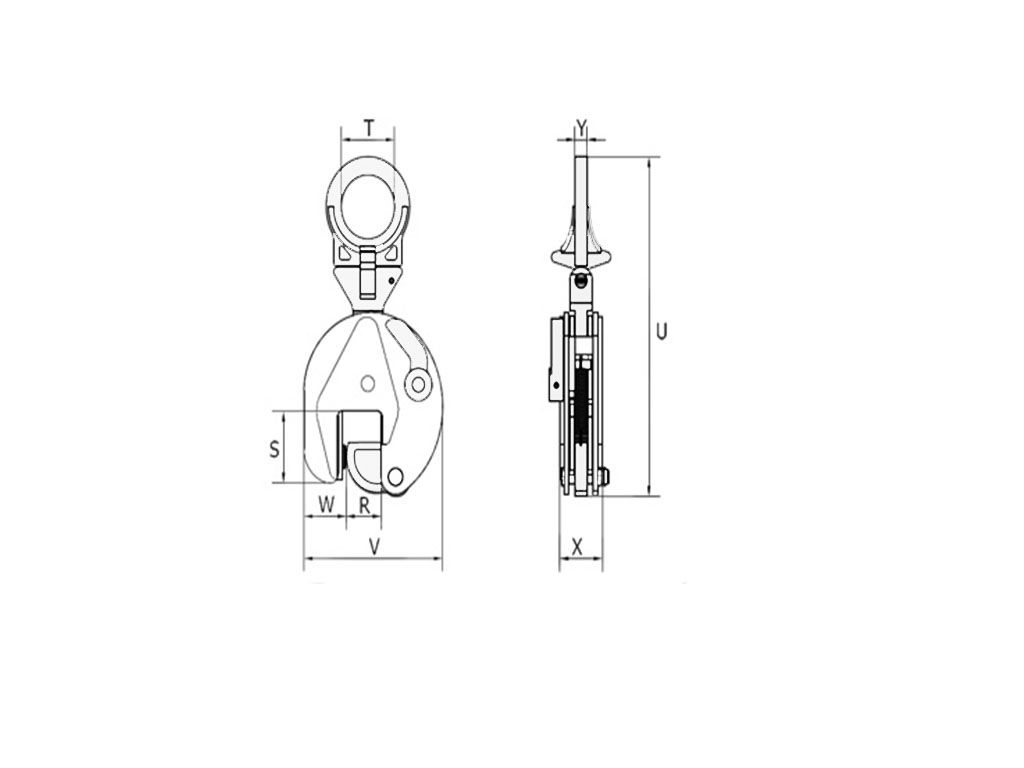

Typ	Traglast (t)	Greifbereich R (mm)	S (mm)	T (mm)	U (mm)	V (mm)	W (mm)	X (mm)	Y (mm)	Gewicht (kg)	Art.-Nr.
VUW 0,75	0,75	0–13	47	30	203	100	37	37	10	1,8	LABG0184
VUW 4,5	4,50	0–25	85	70	429	203	60	77	20	16,0	LABG0188
VUW 6,0	6,00	0–32	114	78	528	225	78	78	32	22,0	LABG0190
VUW 7,5	7,50	0–40	111	78	567	246	76	82	32	27,0	LABG0192
VUW 9,0	9,00	0–55	111	78	560	267	70	86	32	32,0	LABG0102
VUW 12,0	12,00	0–52	148	85	648	295	100	94	48	41,0	LABG0108
VUW 15,0	15,00	0–76	209	85	816	373	136	106	48	73,0	LABG0XXX
VUW 17,0	17,00	0–76	209	85	816	373	136	106	48	74,0	LABG0XXX
VUW 20,0	20,00	0–80	250	100	948	563	153	140	71	160,0	LABG0XXX
VUW 25,0	25,00	8–85	250	100	948	563	148	140	71	160,0	LABG0XXX
VUW 30,0	30,00	10–90	250	100	944	568	153	142	71	167,0	LABG0XXX

Typ	Traglast (t)	Greifbereich R (mm)	S (mm)	T (mm)	U (mm)	V (mm)	W (mm)	X (mm)	Y (mm)	Gewicht (kg)	Art.-Nr.
VEUW 1	1,00	0–25	56	50	292	141	37	47	15	3,8	LABG0185
VEUW 2	2,00	0–35	78	70	372	283	56	56	16	8,0	LABG0186
VEUW 3	3,00	0–35	78	70	372	183	56	56	16	8,0	LABG0187
VEUW 4,5	4,50	0–45	85	70	431	228	60	78	20	16,5	LABG0189
VEUW 6	6,00	0–50	114	78	527	259	82	78	32	24,0	LABG0191
VEUW 7,5	7,50	0–55	111	78	560	267	70	86	32	28,0	LABG0193

Typ	Traglast (t)	Greifbereich R (mm)	S (mm)	T (mm)	U (mm)	V (mm)	W (mm)	X (mm)	Y (mm)	Gewicht (kg)	Art.-Nr.
SVUW 6	6,0	40–90	114	78	523	275	70	78	32	24,0	LABG0226
SVUW 7,5	7,5	50–100	111	78	560	312	70	86	32	30,0	LABG0227
SVUW 9	9,0	50–100	111	78	560	312	70	86	32	31,0	LABG0228
SVUW 12	12,0	50–100	152	85	644	344	100	94	48	45,0	LABG0103
SVUW 15	15,0	80–150	224	85	808	450	136	106	48	78,0	LABG0XXX
SVUW 20	20,0	80–150	249	100	940	640	153	140	71	171,0	LABG0XXX
SVUW 25	25,0	80–150	249	100	940	640	153	140	71	171,0	LABG0XXX
SVUW 30	30,0	80–150	249	100	946	645	156	142	71	171,0	LABG0XXX

Traglast:	0,75 t

Hinweise

Greifbereich von 0 bis 150 mm

Alternative Benennungen: Hebeklemme, Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Universalklemme

Besonderheiten:

Tragfähigkeit 0,75 bis 30,0 t
universelles Heben, Wenden und Transport
geeignet für Bleche, Stahlplatten, Konstruktionen
großer Greifbereich
verstärktes Klemmengehäuse
exzellente Qualität und Verarbeitung
mit Sicherheitsarretierung
Mindestlast 10 % von der Maximallast

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
{t_1}	0,75	0-13	47	30	203	100	37	37	10	1,8	{n_1}	{p_1}
{t_2}	4,50	0-25	85	70	429	203	60	77	20	16,0	{n_2}	{p_2}
{t_3}	6,00	0-32	114	78	528	225	78	78	32	22,0	{n_3}	{p_3}
{t_4}	7,50	0-40	111	78	567	246	76	82	32	27,0	{n_4}	{p_4}
{t_5}	9,00	0-55	111	78	560	267	70	86	32	32,0	{n_5}	{p_5}
{t_6}	12,00	0-52	148	85	648	295	100	94	48	41,0	{n_6}	{p_6}
{t_7}	15,00	0-76	209	85	816	373	136	106	48	73,0	{n_7}	{p_7}
{t_8}	17,00	0-76	209	85	816	373	136	106	48	74,0	{n_8}	{p_8}
{t_9}	20,00	0-80	250	100	948	563	153	140	71	160,0	{n_9}	{p_9}
{t_10}	25,00	8-85	250	100	948	563	148	140	71	160,0	{n_10}	{p_10}
{t_11}	30,00	10-90	250	100	944	568	153	142	71	167,0	{n_11}	{p_11}
{tax}

Lieferant: pewag Deutschland GmbH

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
{t_12}	1,00	0-25	56	50	292	141	37	47	15	3,8	{n_12}	{p_12}
{t_13}	2,00	0-35	78	70	372	283	56	56	16	8,0	{n_13}	{p_13}
{t_14}	3,00	0-35	78	70	372	183	56	56	16	8,0	{n_14}	{p_14}
{t_15}	4,50	0-45	85	70	431	228	60	78	20	16,5	{n_15}	{p_15}
{t_16}	6,00	0-50	114	78	527	259	82	78	32	24,0	{n_16}	{p_16}
{t_17}	7,50	0-55	111	78	560	267	70	86	32	28,0	{n_17}	{p_17}
{tax}

Lieferant: pewag Deutschland GmbH

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
{t_18}	6,0	40 - 90	114	78	523	275	70	78	32	24,0	{n_18}	{p_18}
{t_19}	7,5	50 -100	111	78	560	312	70	86	32	30,0	{n_19}	{p_19}
{t_20}	9,0	50 -100	111	78	560	312	70	86	32	31,0	{n_20}	{p_20}
{t_21}	12,0	50 -100	152	85	644	344	100	94	48	45,0	{n_21}	{p_21}
{t_22}	15,0	80 -150	224	85	808	450	136	106	48	78,0	{n_22}	{p_22}
{t_23}	20,0	80 -150	249	100	940	640	153	140	71	171	{n_23}	{p_23}
{t_24}	25,0	80 -150	249	100	940	640	153	140	71	171	{n_24}	{p_24}
{t_25}	30,0	80 -150	249	100	946	645	156	142	71	171	{n_25}	{p_25}
{tax}

Lieferant: pewag Deutschland GmbH

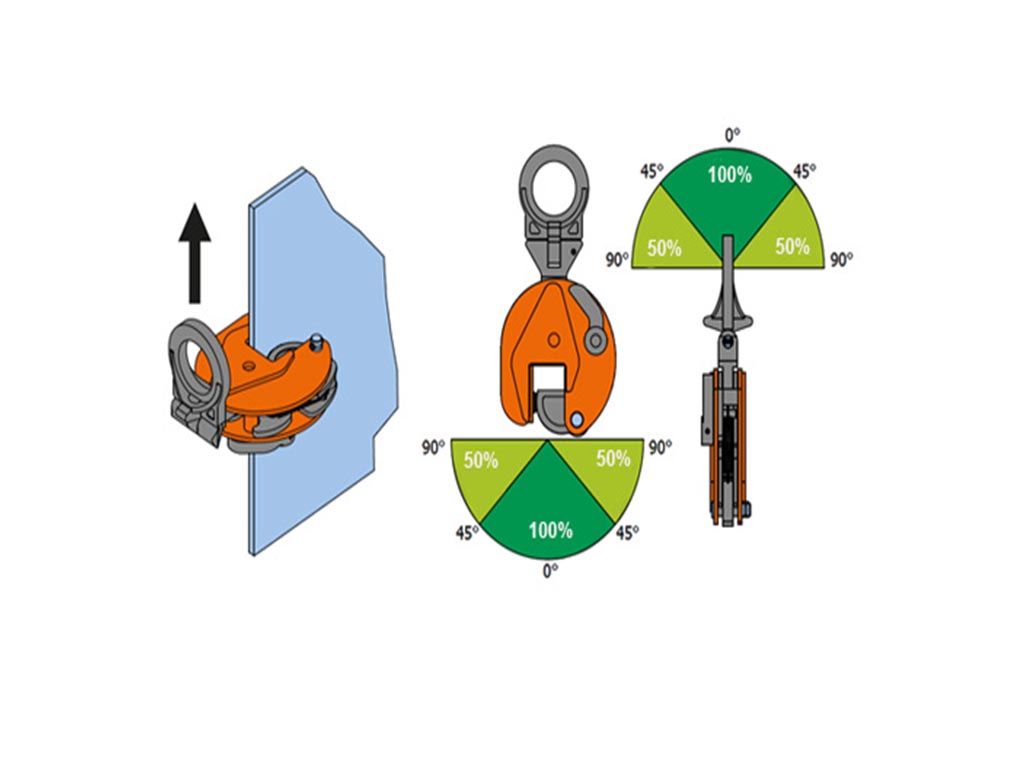

Für einen sicheren Betrieb der VUW-, VEUW-, SVUW - Hebeklemme muss die Mindestlast 10 % der vorgegebenen Maximumlast betragen. Das Heben der Last aus einer nicht senkrechter Position führt zu eine Tragfähigkeitsreduktion (siehe Traglastdiagramm). Beim Schrägzug zur Seite reduziert sich die Tragfähigkeit ebenfalls entsprechend dem untenstehenden Traglastdiagramm. Blechgreifer vom Typ VUW, VEUW, SVUW müssen für den sicheren Betrieb gemäß den Wartungsvorschriften des Herstellers in den vorgeschriebenen Intervallen gewartet werden. Es dürfen nur unbeschädigte Hebeklemmen mit lesbarem Tragfähigkeits- und Typenschild und Greifbereichsangaben verwendet werden. Es ist darauf zu achten, dass die Oberfläche des Bleches, wo die Klemme angeschlagen wird, möglichst trocken, fett-, farb-, schmutz-, zunder- und beschichtungsfrei sind, sodass der Kontakt der Zähne zum Hebegut nicht behindert wird bzw. Schutzbeläge die erforderliche Reibung erzeugen können. Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten. Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Anwendung

VUW, VEUW, SVUW - Hebeklemmen wurden zum universellen Heben, Wenden und Transportieren von Lasten konzipiert. Der integrierte Gelenktragring ermöglicht ein sicheres Arbeiten in alle Richtungen. Dazu zählt neben der senkrechten und waagerechten Lage auch der seitliche Zug. Der mit einer Sicherheitsarretierung ausgestattete Blechgreifer hält das Hebegut durch eine interne Vorspannung, auch wenn auf ihn keine Zugkraft einwirkt. Diese arretiert zudem die Klemmbacke und führt zum leichten Ansetzen des Greifers in der geöffneten Stellung. Hebeklemmen vom Typ VUW, VEUW, SVUW eignen sich besonders zum Heben, Wenden und Transportieren von Blechen, Stahlplatten und Konstruktionen in alle Richtungen. Einsatzgebiete sind unter anderem: Materiallager, Transportwesen, Be- und Entladen von Maschinen und im Vorrichtungsbau.
