Blechgreifer 1,0t, Typ VEUW-R (für NIRO Bleche)

Name: Blechgreifer 1,0t, Typ VEUW-R (für NIRO Bleche)
SKU: LABG0113
Price: 528.59 EUR
Availability: OutOfStock

528,59 €

Inhalt: 1 Stck

Unser neuer Online‑Shop befindet sich aktuell im Aufbau. Einige Funktionen und Produkte stehen daher nur eingeschränkt zur Verfügung. Wir arbeiten daran, das volle Einkaufserlebnis schnellstmöglich bereitzustellen.

Traglast

1,00 t

2,00 t

3,00 t

4,50 t

6,00 t

7,50 t

Stck

Produktnummer: LABG0113

Greifbereich 0 bis 20 mm

Alternative Benennungen: Hebeklemme, Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Spezialklemme

Besonderheiten:

universelles Heben in alle Richtungen
für rostfreie Stähle und Konstruktionsteile
exzellente Qualität und Verarbeitung
mit Gelenk
Gehäuse und Hebel vernickelt
mit Sicherheitsarretierung
Zahnring und Zahnsegment aus rostfreiem Sonderstahl

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

VUW-R
VEUW-R

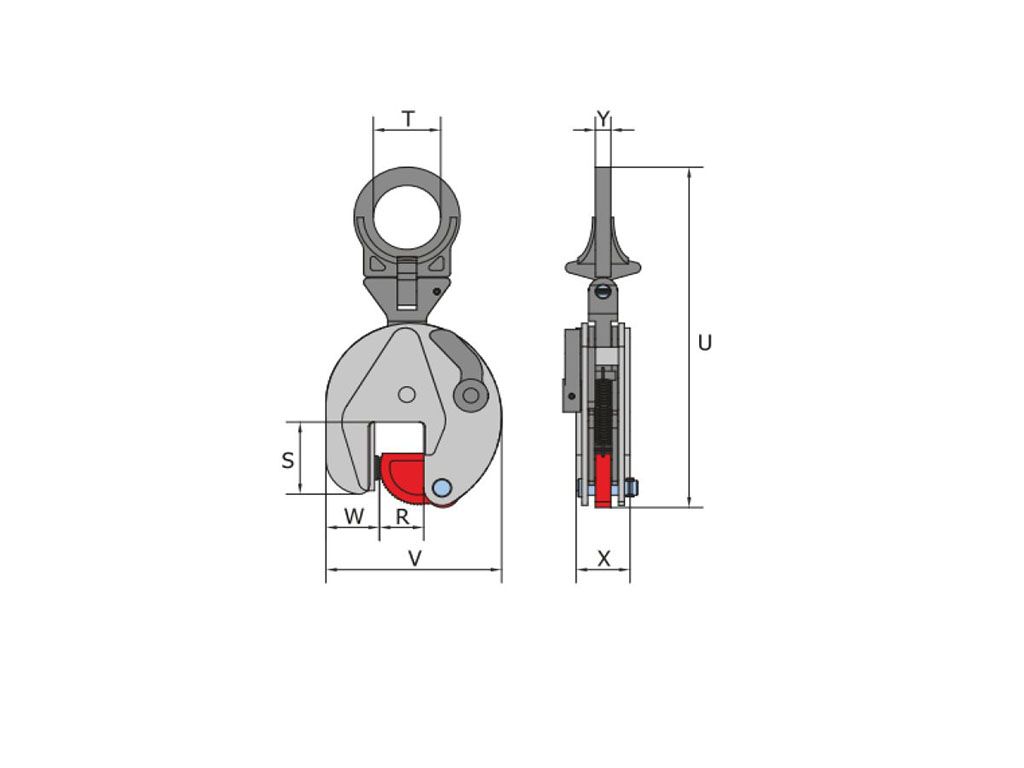

Typ	Traglast (t)	Greifbereich R (mm)	S (mm)	T (mm)	U (mm)	V (mm)	W (mm)	X (mm)	Y (mm)	Gewicht (kg)	Art.-Nr.
VUW‑R 0,75	0,75	0–13	47	30	203	100	37	37	10	1,8	LABGXXXX

Typ	Traglast (t)	Greifbereich R (mm)	S (mm)	T (mm)	U (mm)	V (mm)	W (mm)	X (mm)	Y (mm)	Gewicht (kg)	Art.-Nr.
VEUW‑R 1,0	1,0	0–25	56	50	292	141	37	47	15	3,8	LABG0113
VEUW‑R 2,0	2,0	0–35	78	70	372	183	56	56	16	8,0	LABG0038
VEUW‑R 3,0	3,0	0–35	78	70	372	183	56	56	16	8,0	LABG0129
VEUW‑R 4,5	4,5	0–45	85	70	431	228	60	78	20	16,5	LABG0040
VEUW‑R 6,0	6,0	0–50	114	78	527	259	82	78	32	24,0	LABG0042
VEUW‑R 7,5	7,5	0–55	111	78	560	267	70	86	32	28,0	LABG0044

Traglast:	1,00 t

Hinweise

Greifbereich 0 bis 20 mm

Alternative Benennungen: Hebeklemme, Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Spezialklemme

Besonderheiten:

universelles Heben in alle Richtungen
für rostfreie Stähle und Konstruktionsteile
exzellente Qualität und Verarbeitung
mit Gelenk
Gehäuse und Hebel vernickelt
mit Sicherheitsarretierung
Zahnring und Zahnsegment aus rostfreiem Sonderstahl

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

VUW-R
VEUW-R

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
{t_1}	0,75	0 - 13	47	30	203	100	37	37	10	1,8	{n_1}	{p_1}
{tax}

Lieferant: pewag Deutschland GmbH

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
{t_2}	1,0	0 - 25	56	50	292	141	37	47	15	3,8	{n_2}	{p_2}
{t_3}	2,0	0 - 35	78	70	372	183	56	56	16	8,0	{n_3}	{p_3}
{t_4}	3,0	0 - 35	78	70	372	183	56	56	16	8,0	{n_4}	{p_4}
{t_5}	4,5	0 - 45	85	70	431	228	60	78	20	16,5	{n_5}	{p_5}
{t_6}	6,0	0 - 50	114	78	527	259	82	78	32	24,0	{n_6}	{p_6}
{t_7}	7,5	0 - 55	111	78	560	267	70	86	32	28,0	{n_7}	{p_7}
{tax}

Lieferant: pewag Deutschland GmbH

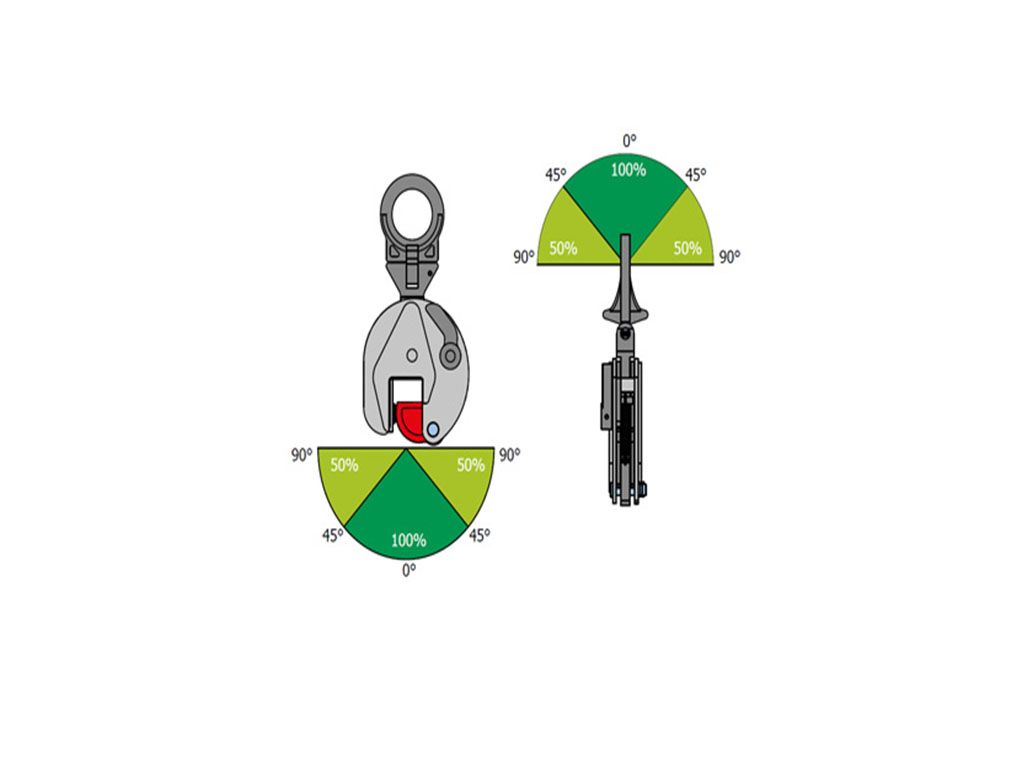

Für einen sicheren Betrieb der VUW - R - Klemme muss die Mindestlast 10 % der vorgegebenen Maximumlast betragen. Das Heben der Last aus einer nicht senkrechter Position führt zu eine Tragfähigkeitsreduktion (siehe Traglastdiagramm). Beim Schrägzug zur Seite reduziert sich die Tragfähigkeit ebenfalls entsprechend dem Traglastdiagramm. Es ist zu beachten, dass Klemme ausschließlich zum Anschlagen von Edelstahltafeln und -konstruktionen zu verwenden ist. Dabei ist sie trotz hoher Verschleißfestigkeit mit äußerster Sorgfalt zu behandeln. So sind insbesondere Belastungen durch Stoßen, Fallen usw. zu vermeiden. Blechgreifer vom Typ VUW - R müssen für den sicheren Betrieb gemäß den Wartungsvorschriften des Herstellers in den vorgeschriebenen Intervallen gewartet werden. Es dürfen nur unbeschädigte Hebeklemmen mit lesbarem Tragfähigkeits- und Typenschild und Greifbereichsangaben verwendet werden. Es ist darauf zu achten, dass die Oberfläche des Bleches, wo die Klemme angeschlagen wird, möglichst trocken, fett-, farb-, schmutz-, zunder- und beschichtungsfrei sind, sodass der Kontakt der Zähne zum Hebegut nicht behindert wird bzw. Schutzbeläge die erforderliche Reibung erzeugen können.

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Anwendung

VUW - R - Hebeklemmen wurden ausschließlich für den schonungsvollen Transport von rostfreien Stählen und Konstruktionsteilen konzipiert. Aus diesem Grund werden Zahnring und Zahnsegment bei dieser Klemme aus rostfreiem Sonderstahl gefertigt. Der integrierte Gelenktragring ermöglicht ein sichers und universelles Heben, Wenden und Transportieren in alle Richtungen. Dazu zählt neben der senkrechten und waagerechten Lage auch der seitliche Zug. Der mit einer Sicherheitsarretierung ausgestattete Blechgreifer hält das Hebegut durch eine interne Vorspannung, auch wenn auf ihn keine Zugkraft einwirkt. Diese arretiert zudem die Klemmbacke und führt zum leichten Ansetzen des Greifers in der geöffneten Stellung. Hebeklemmen vom Typ VUW - R eignen sich besonders zum Heben, Greifen, Transportieren und Wenden von Edelstahltafeln und -konstruktionen mit einem gleichmäßig flachen Befestigungspunkt. Dabei ist zu beachten, dass es beim Einsatz der Klemme bei Objekten aus kohlenstoffhaltigem Metall zu einer Kohlenstoffkontamination kommen kann. Einsatzgebiete sind unter anderem: Materiallager, Transportwesen, Be- und Entladen von Maschinen und im Vorrichtungsbau.
