Drahtseilklemme EN 13411-5
0,12 €
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Besonderheiten:
- einfache Handhabung
- entspricht EN DIN EN 13411-5-1

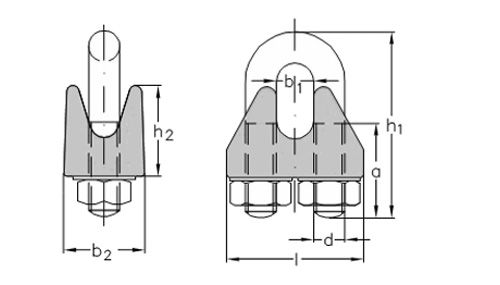

| Seil‑Ø (mm) | a (mm) | b1 (mm) | b2 (mm) | d (mm) | h1 (mm) | h2 (mm) | l (mm) | Gewicht (kg) | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|
| 5 | 13 | 7 | 13 | M 5 | 25 | 13 | 25 | 0,021 | SESZ0061 |
| 6,5 | 17 | 8 | 16 | M 6 | 32 | 14 | 30 | 0,040 | SESZ0063 |
| 8 | 20 | 10 | 20 | M 8 | 41 | 18 | 39 | 0,082 | SESZ0065 |
| 10 | 24 | 12 | 20 | M 8 | 46 | 21 | 40 | 0,092 | SESZ0067 |
| 12 | 28 | 12,5 | 24 | M 10 | 56 | 25 | 50 | 0,173 | SESZ0069 |
| 13 | 30 | 15 | 28 | M 12 | 64 | 29 | 55 | 0,275 | SESZ0071 |
| 14 | 31 | 14 | 32 | M 12 | 66 | 30 | 59 | 0,276 | SESZ0073 |
| 16 | 35 | 18 | 32 | M 14 | 76 | 35 | 64 | 0,430 | SESZ0075 |
| 19 | 36 | 22 | 32 | M 14 | 83 | 40 | 68 | 0,490 | SESZ0077 |
| 22 | 40 | 24 | 34 | M 16 | 96 | 44 | 74 | 0,680 | SESZ0079 |
| 26 | 50 | 26 | 38 | M 20 | 118 | 51 | 84 | 1,170 | SESZ0081 |
| 30 | 55 | 34 | 41 | M 20 | 131 | 59 | 95 | 1,400 | SESZ0083 |
| 34 | 60 | 38 | 45 | M 22 | 150 | 67 | 105 | 2,130 | SESZ0085 |
| 40 | 65 | 44 | 49 | M 24 | 167 | 77 | 117 | 2,680 | SESZ0087 |
** NG 13 außer Norm
| Durchmesser: | 5.0 |
|---|
weitere Besonderheiten:
- Klemmbügel: Stahl, chromatiert
- Klemmbacke: Guß, verzinkt
- zulässig in Hebezeugen und statischen Systemen
Vor und während der Nutzung der Klemmverbindung ist diese Verbindung vorgeschriebenen Überprüfungen zu unterziehen. Bitte hierzu weiterführende Hinweise in der Gebrauchs- und Montageanleitung (PDF-Dokument) unbedingt beachten.
Die Klemme ist für die Herstellung von lösbaren Seilendverbindungen geeignet bei der an die Verbindung gehobene Ansprüche Ansprüche gestellt werden können.
Die Drahtseilklemme darf in Hebezeugen und statischen Systemen eingesetzt werden.
Darüber hinaus ist der Einsatz auch zulässig, wenn das Versagen der Verbindungen Personen und Sachwerte gefährden kann.
Die Drahtseilklemme EN 13411-5 ist in vielen Wirtschaftsbereichen einsetzbar. Einsatzeinschränkungen sind der Gebrauchs- und Montageanleitung (PDF-Dokument) zu entnehmen.
