Endglied 7 - 10, Typ BW 7, o. Abflachung

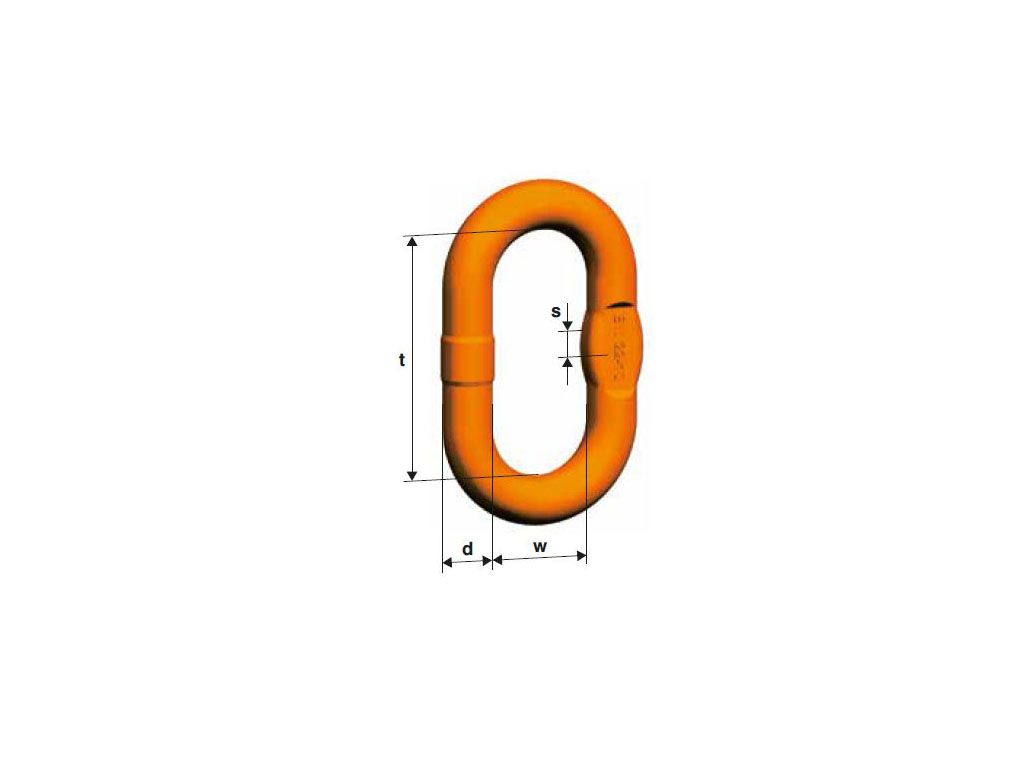

Bezeichnung	Traglast (kg)	d (mm)	t (mm)	w (mm)	s (mm)	Gewicht (kg)	Ketten I+II‑Str.	Ketten III+IV‑Str.	Art.-Nr.
BW 7	1.000	7	36	16	7	0,03	5	-	RGAG0216
BW 8	1.400	8	36	16	-	0,03	6	-	RGAGXXXX
BW 9	1.900	9	44	20	-	0,07	7	-	RGAG0091
BW 10	2.500	10	44	20	-	0,09	8	5	RGAG0218
BW 13	4.000	13	54	25	10	17	10	6	RGAG0219
BW 16	6.700	17	70	34	14	0,36	13	7+8	RGAG0220
BW 20	10.000	20	85	40	14	0,68	16	10	RGAG0221
BW 22	12.500	23	115	50	17	1,16	-	13	RGAG0222
BW 23	14.000	23	115	45	17	1,15	19	-	RGAGXXXX
BW 26	16.200	27	140	65	20	1,92	-	16	RGAG0141
BW 27	19.000	27	140	55	20	1,92	22	-	RGAGXXXX
BW 32	26.500	33	150	70	26	3,16	26	19	RGAG0223
BW 36	31.000	36	170	75	-	4,12	-	22	RGAG0224
BW 40	40.400	40	170	80	-	5,37	32	-	RGAG0225
BW 45	42.400	45	170	80	-	7,15	-	26	RGAGXXXX
BW 50	64.000	50	200	100	-	10,8	-	32	RGAG0227

WLL:	1.000

Hinweise

Das Endglied BW ist ein Bauteil der Güteklasse 10 nach EN 1677‑4 und muss vor jeder Nutzung visuell geprüft werden. Risse, Verformungen oder Kerben schließen den Einsatz aus. Das Endglied darf ausschließlich mit GK10‑Komponenten kombiniert und nur in Längsrichtung belastet werden. Seitliche oder verdrehte Belastungen sind zu vermeiden. Der zulässige Temperaturbereich liegt zwischen –40 °C und +200 °C. Prüfintervalle nach DGUV‑Regel 100‑500 erhöhen die Betriebssicherheit; leichte Maß‑ und Farbabweichungen entsprechen den Normtoleranzen.

Anwendung

Das Endglied BW dient als Übergangselement zwischen Kettensträngen und Endbeschlägen wie Kranhaken oder Wirbelhaken. Es kann als definierter Endpunkt für Lastaufnahmemittel oder Traversen eingesetzt werden. Je nach Baugröße ist es für Kettendurchmesser von 5 bis 32 mm ausgelegt und deckt ein breites Traglastspektrum ab. Die gelb‑orange Lackierung sorgt für gute Sichtbarkeit und erleichtert die Kontrolle im täglichen Betrieb.
