Gabelkopfhaken 5/6 - 10, Typ KLHW

Name: Gabelkopfhaken 5/6 - 10, Typ KLHW
SKU: HAHG0029
Price: 43.25 EUR
Availability: InStock

43,25 €

Inhalt: 1 Stck.

Unser neuer Online‑Shop befindet sich aktuell im Aufbau. Einige Funktionen und Produkte stehen daher nur eingeschränkt zur Verfügung. Wir arbeiten daran, das volle Einkaufserlebnis schnellstmöglich bereitzustellen.

WLL

1.400

1.900

2.500

4.000

6.700

10.000

19.000

26.500

Stck.

Produktnummer: HAHG0029

KLHW Sicherheitshaken Typ KLHW mit Gabel

Alternative Benennungen
Sicherheitshaken, Self Locking Haken, Gabelsicherheitshaken, Kuppelsicherheitslasthaken, Sicherheitslasthaken

orange pulverbeschichtet
Güteklasse (GK) 10
nach Maschinenrichtlinie 2006/42/EG, EN 1677-3
schließt und verriegelt automatisch

Kuppelsicherheitslasthaken KLHW, winner, GK 10

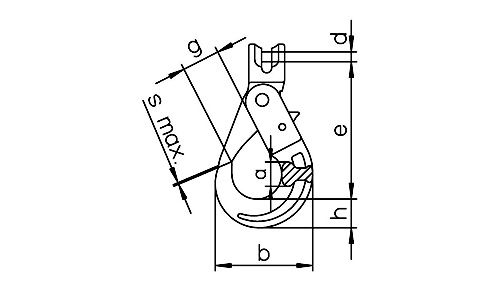

Typ	WLL (kg)	e (mm)	h (mm)	a (mm)	b (mm)	d (mm)	g (mm)	Gewicht (kg)	Art.-Nr.
KLHW 5/6	1.400	94	20	17	71	7,5	28	0,50	HAHG0029
KLHW 7	1.900	123	26	20	88	9	34	0,90	HAHG0059
KLHW 8	2.500	123	26	20	88	10	34	0,90	HAHG0031
KLHW 10	4.000	144	30	29	107	13	45	1,60	HAHG0033
KLHW 13	6.700	180	40	35	138	16	52	2,90	HAHG0035
KLHW 16	10.000	218	50	41	168	20	60	5,80	HAHG0037
KLHW 19/20	16.000	259	62	50	194	24	70	9,90	HAHG0261
KLHW 22	19.000	286	65	52	211	27	81	12,80	HAHG0263
KLHW 26	26.500	338	79	61	253	33	100	20,50	HAHG0265

Auswahltabelle für Gabelsicherheitshaken Typ KLHW (pewag)

WLL:	1.400

Hinweise

KLHW Sicherheitshaken Typ KLHW mit Gabel

Alternative Benennungen
Sicherheitshaken, Self Locking Haken, Gabelsicherheitshaken, Kuppelsicherheitslasthaken, Sicherheitslasthaken

orange pulverbeschichtet
Güteklasse (GK) 10
nach Maschinenrichtlinie 2006/42/EG, EN 1677-3
schließt und verriegelt automatisch

Kuppelsicherheitslasthaken KLHW, winner, GK 10

Typ	WLL	e	h	a	b	d	g	Gewicht	Art.-Nr.	Preis
	(kg)	(mm)						(kg/Stck.)		(€)
KLHW 5/6	1.400	94	20	17	71	7,5	28	0,50	HAHG0029	{p_1}
KLHW 7	1.900	123	26	20	88	9	34	0,90	HAHG0059	{p_2}
KLHW 8	2.500	123	26	20	88	10	34	0,90	HAHG0031	{p_3}
KLHW 10	4.000	144	30	29	107	13	45	1,60	HAHG0033	{p_4}
KLHW 13	6.700	180	40	35	138	16	52	2,90	HAHG0035	{p_5}
KLHW 16	10.000	218	50	41	168	20	60	5,80	HAHG0037	{p_6}
KLHW 19/20	16.000	259	62	50	194	24	70	9,90	HAHG0261	{p_7}
KLHW 22	19.000	286	65	52	211	27	81	12,80	HAHG0263	{p_8}
KLHW 26	26.500	338	79	61	253	33	100	20,50	HAHG0265	{p_9}
{tax}

Auswahltabelle für Gabelsicherheitshaken Typ KLHW (pewag)

Die Sicherungsklappe des KlHW kann von Hand geschlossen werden. Andernfalls schließt der Haken beim Aufbringen der Last automatisch und wird durch eine Verriegelung (Trigger) an der Rückseite des Hakens verriegelt. {fa-warning} Nutzung nur in Längsrichtung am Hakengrund mit der maximalen angegebenen Tragfähigkeit zulässig. Dabei muss sich der Haken in die Belastungsrichtung ausrichten können. Die Belastung muss stoßfrei erfolgen. Bitte besondere Hinweise, siehe PDF-Dokument, beachten.

Anwendung

Je nach Nenngröße zulässige Tragfähigkeit 1,4 bis 26,5 t. Geeignet für pewag Kuppelsystem Mit automatischem Schließ- und Verriegelungssystem. Dieses bleibt auch im unbelasteten Zustand sicher verschlossen. Der Sicherheitslasthaken KLHW ist vorgesehen als Endhaken oder Aufhängehaken zum einfachen und raschen Verbinden der Anschlagkette mit der Last oder einem anderen Lastaufnahmemittel und zum Einhängen in Ketten zum Bilden von Schlaufen
