Ösenhaken 5/6 - 10, Typ LHW
42,74 €
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Besonderheiten:
- orange pulverbeschichtet
- Güteklasse (GK) 10
- nach Maschinenrichtlinie 2006/42/EG, EN 1677-3
- schließt und verriegelt automatisch

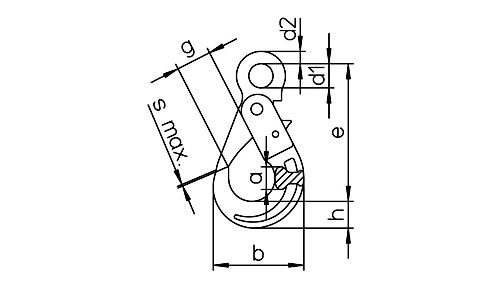

| Typ | WLL (kg) | e (mm) | h (mm) | a (mm) | b (mm) | d1 (mm) | d2 (mm) | g (mm) | s (mm) | Gewicht (kg) | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5/6‑10 | 1.400 | 110 | 20 | 17 | 71 | 21 | 11 | 28 | 1 | 0,50 | HAHO0001 |
| 7/8‑10 | 2.500 | 136 | 26 | 20 | 88 | 25 | 12 | 34 | 1 | 0,90 | HAHO0003 |
| 10‑10 | 4.000 | 169 | 30 | 29 | 107 | 35 | 15 | 45 | 1 | 1,50 | HAHO0005 |
| 13‑10 | 6.700 | 205 | 40 | 35 | 138 | 40 | 20 | 52 | 2 | 2,70 | HAHO0007 |
| 16‑10 | 10.000 | 251 | 50 | 41 | 168 | 50 | 27 | 60 | 2 | 5,70 | HAHO0009 |
| 19/20‑10 | 16.000 | 290 | 62 | 50 | 194 | 60 | 30 | 70 | 2 | 9,80 | HAHO0011 |
| 22‑10 | 19.000 | 322 | 65 | 52 | 211 | 70 | 32 | 81 | 2 | 12,40 | HAHO0012 |
| WLL: | 1.400 |
|---|
Nicht für geschweißtes System verwendbar!
Die Sicherungsklappe des HSB/S kann von Hand geschlossen werden. Anderfalls schließt der Haken beim Aufbringen der Last automatisch und wird durch eine Verriegelung (Trigger) an der Rückseite des Hakens verriegelt.
Nutzung nur in Längsrichtung am Hakengrund mit der maximalen angegebenen Tragfähigkeit zulässig. Dabei muss sich der Haken in die Belastungsrichtung ausrichten können.
Die Belastung muss stoßfrei erfolgen.
Bitte besondere Hinweise, siehe PDF-Dokument, beachten.
Je nach Nenngröße zulässige Tragfähigkeit 1,4 bis 19,0 t.
Mit automatischem Schließ- und Verriegelungssystem. Dieses bleibt auch im unbelasteten Zustand sicher verschlossen.
Große Öse, daher auch für Seile und Hebebänder verwendbar.
Der Sicherheitslasthaken LHW ist vorgesehen als:
- Endhaken oder Aufhängehaken zum einfachen und raschen Verbinden der Anschlagkette mit der Last
- oder einem anderen Lastaufnahmemittel und
- zum Einhängen in Ketten zum Bilden von Schlaufen
