Rollfahrwerk 0,5t, Typ HTP-A

Name: Rollfahrwerk 0,5t, Typ HTP-A
SKU: HZFW0027
Price: 235.0 EUR
Availability: OutOfStock

235,00 €

Inhalt: 1 Stck

Unser neuer Online‑Shop befindet sich aktuell im Aufbau. Einige Funktionen und Produkte stehen daher nur eingeschränkt zur Verfügung. Wir arbeiten daran, das volle Einkaufserlebnis schnellstmöglich bereitzustellen.

Tragfähigkeit

Stck

Produktnummer: HZFW0027

0,5 bis 5,0 t ohne Handkette

HTP-A = Rollfahrwerk fürTrägerflanschbreite bis 220mm
HTP-B = Rollfahrwerk fürTrägerflanschbreite bis 300mm

Alternative Benennungen: Fahrwerk, Rollfahrwerk, Flanschfahrwerk, Einschienenfahrwerk

Besonderheiten:

optimale Laufeigenschaften
kugelgelagerte Laufrollen
weiter Trägerbereich
Laufrollen für maximale Trägerflanschbreite 14%
Kippsicherung
Radbruchstützen
mit Feststellvorrichtung auf Anfrage

Mindestens einmal jährlich müssen Lastaufnahmemittel von einem Sachkundigen geprüft werden!
Gern stehen wir Ihnen zur Seite.Unsere Prüfkosten finden Sie hier.

HTP-A
HTP-B

Typ	Tragfähigkeit (t)	Flanschbreite (mm)	min. Kurvenradius (m)	Gewicht (kg)	Art.-Nr.
HTP‑A 0,5	0,5	50–220	0,90	8,0	HZFW0027
HTP‑A 1,0	1,0	50–220	0,90	9,0	HZFW0077
HTP‑A 2,0	2,0	66–220	1,15	16,0	HZFW0078
HTP‑A 3,0	3,0	74–220	1,40	32,0	HZFW0051
HTP‑A 5,0	5,0	90–220	1,80	48,0	HZFW0079

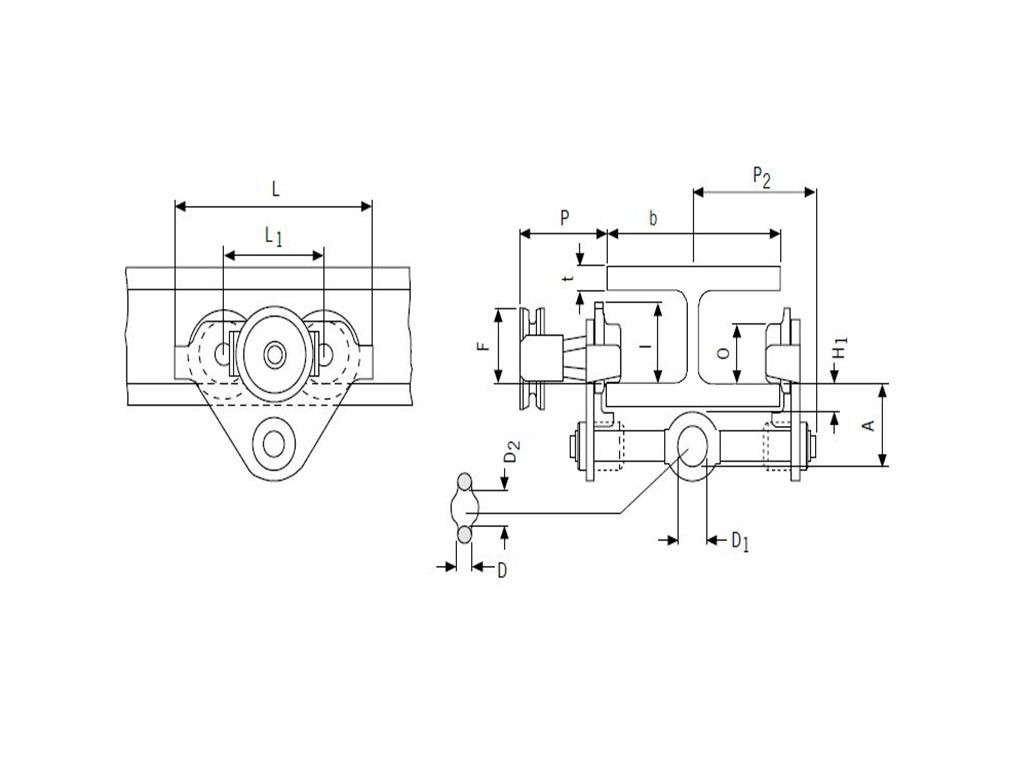

Typ	A (mm)	D (mm)	D1 (mm)	D2 (mm)	F1 (mm)	H1 (mm)	I (mm)	L (mm)	L1 (mm)	O (mm)	P1 (mm)	P2 (mm)	L3 (mm)
HTP‑A 0,5	77	16	25	30	46	30,5	71,5	260	130	60	168	146	346
HTP‑A 1,0	82,5	17	30	35	46	30,5	71,5	260	130	60	168	150	346
HTP‑A 2,0	98,5	22	40	47	46	30,5	95,5	310	150	80	168	155	396
HTP‑A 3,0	114	26	48	58	46	30	131	390	180	112	168	160	476
HTP‑A 5,0	132,5	33	60	70	45,5	30	142,5	450	209	125	168	167,5	556

Typ	Tragfähigkeit (t)	Flanschbreite (mm)	min. Kurvenradius (m)	Gewicht (kg)	Art.-Nr.
HTP‑B 0,5	0,5	160–300	0,90	10,6	HZFW0080
HTP‑B 1,0	1,0	160–300	0,90	12,0	HZFW0081
HTP‑B 2,0	2,0	160–300	1,15	19,3	HZFW0082
HTP‑B 3,0	3,0	160–300	1,40	35,8	HZFW0083
HTP‑B 5,0	5,0	180–300	1,80	52,2	HZFW0084

Typ	A (mm)	D (mm)	D1 (mm)	D2 (mm)	F1 (mm)	H1 (mm)	I (mm)	L (mm)	L1 (mm)	O (mm)	P1 (mm)	P2 (mm)	L3 (mm)
HTP‑B 0,5	92	16	25	30	46	45,5	71,5	260	130	60	168	187	346
HTP‑B 1,0	97,5	17	30	35	46	45,5	71,5	260	130	60	168	187	346
HTP‑B 2,0	113,5	22	40	47	46	45,5	95,5	310	150	80	168	189,5	396
HTP‑B 3,0	129	26	48	58	46	45	131	390	180	112	168	191,5	476
HTP‑B 5,0	147,5	33	60	70	45,5	45	142,5	450	209	125	168	191,5	556

Tragfähigkeit:	0,50 t

Hinweise

0,5 bis 5,0 t ohne Handkette

HTP-A = Rollfahrwerk fürTrägerflanschbreite bis 220mm
HTP-B = Rollfahrwerk fürTrägerflanschbreite bis 300mm

Alternative Benennungen: Fahrwerk, Rollfahrwerk, Flanschfahrwerk, Einschienenfahrwerk

Besonderheiten:

optimale Laufeigenschaften
kugelgelagerte Laufrollen
weiter Trägerbereich
Laufrollen für maximale Trägerflanschbreite 14%
Kippsicherung
Radbruchstützen
mit Feststellvorrichtung auf Anfrage

Mindestens einmal jährlich müssen Lastaufnahmemittel von einem Sachkundigen geprüft werden!
Gern stehen wir Ihnen zur Seite.Unsere Prüfkosten finden Sie hier.

HTP-A
HTP-B

Typ	Tragfähigkeit	Flanschbreite	min. Kurvenradius	Gewicht	Art.-Nr.	Preis
	(t)	(mm)	(m)	(kg)		(EUR)
{t_1}	0,5	50-220	0,90	8,0	{n_1}	{p_1}
{t_2}	1,0	50-220	0,90	9,0	{n_2}	{p_2}
{t_3}	2,0	66-220	1,15	16,0	{n_3}	{p_3}
{t_4}	3,0	74-220	1,40	32,0	{n_4}	{p_4}
{t_5}	5,0	90-220	1,80	48,0	{n_5}	{p_5}
{tax}

Abmessungen für Einschienenfahrwerk

Typ	Abmessungen
	A	D	D1	D2	F1	H1	I	L	L1	O	P1	P2	L3
	(mm)
{t_1}	77	16	25	30	46	30,5	71,5	260	130	60	168	146	346
{t_2}	82,5	17	30	35	46	30,5	71,5	26	130	60	168	150	346
{t_3}	98,5	22	40	47	46	30,5	95,5	310	150	80	168	155	396
{t_4}	114	26	48	58	46	30	131	390	180	112	168	160	476
{t_5}	132,5	33	60	70	45,5	30	142,5	450	209	125	168	167,5	556

Lieferant Columbus McKinnoen

Typ	Tragfähigkeit	Flanschbreite	min. Kurvenradius	Gewicht	Art.-Nr.	Preis
	(t)	(mm)	(m)	(kg)		(EUR)
{t_6}	0,5	160-300	0,90	10,6	{n_6}	{p_6}
{t_7}	1,0	160-300	0,90	12,0	{n_7}	{p_7}
{t_8}	2,0	160-300	1,15	19,3	{n_8}	{p_8}
{t_9}	3,0	160-300	1,40	35,8	{n_9}	{p_9}
{t_10}	5,0	180-300	1,80	52,2	{n_10}	{p_10}
{tax}

Abmessungen für Einschienenfahrwerk

Typ	Abmessungen
	A	D	D1	D2	F1	H1	I	L	L1	O	P1	P2	L3
	(mm)
{t_6}	92	16	25	30	46	45,5	71,5	260	130	60	168	187	346
{t_7}	97,5	17	30	35	46	45,5	71,5	260	130	60	168	187	346
{t_8}	113,5	22	40	47	46	45,5	95,5	310	150	80	168	189,5	396
{t_9}	129	26	48	58	46	45	131	390	180	112	168	191,5	476
{t_10}	147,5	33	60	70	45,5	45	142,5	450	209	125	168	191,5	556

Lieferant Columbus McKinnoen

Prüfen Sie vor jedem Arbeitsbeginn das Fahrwerk einschließlich der Tragmittel, Ausrüstung und Tragkonstruktion auf Mängel und Fehler. Mindestens einmal jährlich müssen Lastaufnahmemittel von einem Sachkundigen geprüft werden!
Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Anwendung

Das Rollfahrwerk HTP eignet sich bestens zum Ziehen oder Verschieben von Lasten. Das Flaschfahrwerk garantiert optimale Laufeigenschaften bei einem weiten Trägerbereich.
