S-Haken hochfest NG 10, Typ Haken/Haken

Offener hochfester S-Haken

rot lackiert
Güteklasse (GK) 8

Haken in S-Form , Standardausführung, GK 8

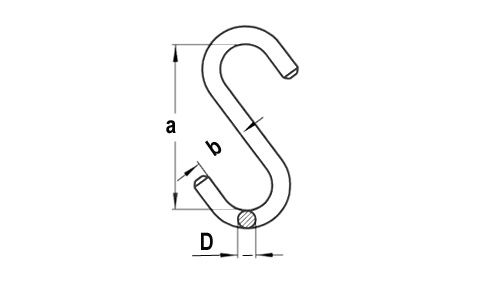

Typ	WLL (t)	D (mm)	a (mm)	b (mm)	Gewicht (kg)	Art.-Nr.
S10	0,2	10	80	25	0,10	HASH0057
S13	0,3	13	100	30	0,20	HASH0059
S16	0,5	16	130	40	0,50	HASH0061
S18	0,75	18	160	50	0,70	HASH0063
S20	1,0	20	180	55	1,00	HASH0065
S26	1,5	26	220	56	2,00	HASH0069
S32	2,0	32	260	80	3,60	HASH0071
S40	4,0	40	360	110	7,90	HASH0075

Auswahltabelle für offenen Standard-S-Haken (H 92)

WLL:	200

Hinweise

Der offene S‑Haken der Güteklasse 8 darf ausschließlich im geraden Zug belastet werden. Die offene Bauform erleichtert das Einhängen, erfordert jedoch eine sorgfältige Kontrolle vor jedem Einsatz. Der Haken sollte regelmäßig auf Risse, plastische Verformungen und Verschleiß geprüft werden, insbesondere im Bereich der Öffnung. Die rot lackierte Oberfläche erleichtert die Sichtprüfung. Der zulässige Temperaturbereich entspricht den Vorgaben der EN 1677‑2; bei höheren Temperaturen kann die Tragfähigkeit reduziert sein. Der Haken darf nur innerhalb der angegebenen Lastgrenzen eingesetzt werden.

Anwendung

Die Standard-S-Haken sind geeignet zum Heben und Transportieren von Lasten von 0,2 bis 6,0 t. Diese sind nur zum Anschlagen und vertikalen Heben von Lasten geeignet. Ein Schrägzug ist babei nicht zulässig! Sie dürfen lt. BGR 500 nur mit Sonderregelung dort eingesetzt werden, wo ein unbeabsichtigtes Aushängen ausgeschlossen ist. Weiterhin besteht Einsatzverbot der Haken, GK 8 und höher in Säuren und Laugen sowie in Beizen, Feuerverzinkereien und ähnlichen Betrieben. Hierfür gelten als maßgebliche Gründe zu erwartender Rostfraß bzw. Versprödung und Rißbildung am Haken.
