S-Haken hochfest NG 14, Typ 1645 - Haken/Öse
65,50 €
Inhalt:
1 Stck.
Unser neuer Online‑Shop befindet sich aktuell im Aufbau. Einige Funktionen und Produkte stehen daher nur eingeschränkt zur Verfügung. Wir arbeiten daran, das volle Einkaufserlebnis schnellstmöglich bereitzustellen.
00
Tage
00
Std
00
Min
00
Sek
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Rabatt Text für Produktdetailseite
RabattProz
- Güteklasse 8 nach EN 1677-2 gefertigt
- Öse mit robuster Schmiedefalle für hohe Sicherheit
- Rot lackiert für gute Sichtbarkeit im Betrieb
- Stabile Schmiedekonstruktion für industrielle Hebeanwendungen
- Sicheres Halten der Last durch formschlüssige Schmiedefalle
- Geeignet für Anschlagketten und Lastaufnahmesysteme GK8
- Normgerechte Kennzeichnung für Rückverfolgbarkeit
- Hohe Betriebssicherheit durch belastungsoptimierte Geometrie
Produktnummer:
HASH0225
S-Haken 1645 mit Öse und Schmiedefalle
Alternative Benennungen
Hochfester S-Haken mit Öse und Schmiedefalle, Ösen-S-Haken mit Schmiedefalle, S-Haken mit Öse und geschmiedeter Sicherung
Alleinstellungsmerkmale
- Material: Stahl, geschmiedet,
- Standardbauform,
- hochfest, gestempelt,
- rot lackiert
- Güteklasse (GK) 8
- geschmiedete Sicherungsfallen
Ösen-S-Haken 1645 mit geschmiedeter Sicherung, GK 8

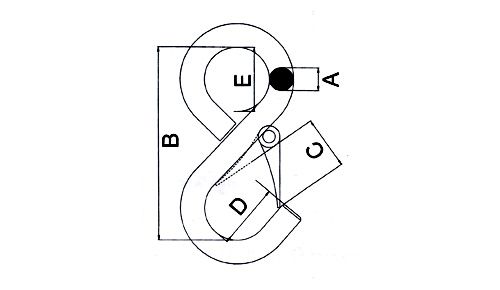

| Typ | WLL (t) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Gewicht (kg) | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|
| SHO 1645 8‑0,1 | 0,10 | 8 | 80 | 20 | 15 | 28 | 0,15 | HASH0XXX |
| SHO 1645 8‑0,2 | 0,20 | 10 | 80 | 17 | 20 | 28 | 0,18 | HASH0XXX |
| SHO 1645 8‑0,3 | 0,30 | 14 | 100 | 23 | 20 | 35 | 0,36 | HASH0225 |
| SHO 1645 8‑0,5 | 0,50 | 16 | 130 | 32 | 22 | 45 | 0,60 | HASH0227 |
| SHO 1645 8‑0,75 | 0,75 | 18 | 160 | 42 | 27 | 56 | 0,95 | HASH0229 |
| SHO 1645 8‑1,0 | 1,00 | 20 | 180 | 48 | 37 | 63 | 1,31 | HASH0231 |
| SHO 1645 8‑1,25 | 1,25 | 22 | 200 | 51 | 38 | 70 | 1,73 | HASH0233 |
| SHO 1645 8‑1,5 | 1,50 | 26 | 220 | 55 | 50 | 77 | 2,54 | HASH0235 |
| SHO 1645 8‑2,0 | 2,00 | 32 | 260 | 70 | 56 | 91 | 4,56 | HASH0237 |
| SHO 1645 8‑3,0 | 3,00 | 36 | 320 | 84 | 65 | 112 | 6,27 | HASH0239 |
Auswahltabelle für S-Haken mit Öse und geschmiedeter Sicherung Art.-Nr. 1645 (Gebr. Fetting GmbH)
| WLL: | 300 |
|---|
Hinweise
Der S‑Haken 1645 mit Öse und Schmiedefalle ist ein Anschlagmittel der Güteklasse 8 und darf ausschließlich im geraden Zug belastet werden. Die Schmiedefalle verhindert ein unbeabsichtigtes Aushängen und muss vor jedem Einsatz auf korrekte Funktion geprüft werden. Der Haken sollte regelmäßig auf Risse, plastische Verformungen und Verschleiß kontrolliert werden, insbesondere im Bereich der Öse und der Schmiedefalle. Die rot lackierte Oberfläche erleichtert die Sichtprüfung. Der zulässige Temperaturbereich entspricht den Vorgaben der EN 1677‑2; bei höheren Temperaturen kann die Tragfähigkeit reduziert sein. Der Haken darf nur innerhalb der angegebenen Lastgrenzen eingesetzt werden.
Anwendung
Die hochfesten S - Haken mit Öse und geschmiedeter Sicherung sind sehr robust und damit besonders zum Heben und Transportieren von Lasten von 0,1 bis 3,0 t geeignet. Der Einsatz im Schrägzug ist nicht zulässig!
Sie dürfen lt. BGR 500 nur mit Sonderregelung dort eingesetzt werden, wo ein unbeabsichtigtes Aushängen ausgeschlossen ist. Weiterhin besteht Einsatzverbot der Haken, GK 8 und höher in Säuren und Laugen sowie in Beizen, Feuerverzinkereien und ähnlichen Betrieben. Hierfür gelten als maßgebliche Gründe zu erwartender Rostfraß bzw. Versprödung und Rißbildung am Haken.
