S-Haken hochfest NG 8, Typ 1625 - Haken/Haken

Offener S-Haken 1625 mit Schmiedefalle

Alternative Benennungen
Hochfester, offener S-Haken mit Schmiedefalle, Offener S-Haken mit Schmiedefalle, S-Haken offen mit geschmiedeter Sicherung

Alleinstellungsmerkmale

Material: Stahl, geschmiedet,
hochfest, gestempelt,
rot lackiert
Güteklasse (GK) 8
zwei geschmiedete Sicherungsfallen

S-Haken 1625 offen mit geschmiedeter Sicherung, GK 8

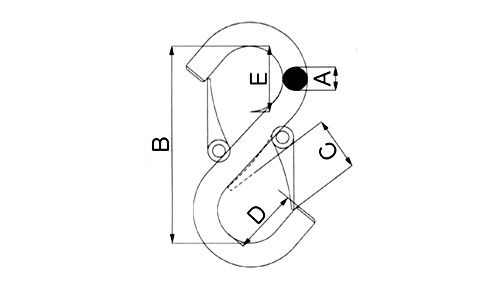

Typ	WLL (t)	A (mm)	B (mm)	C (mm)	D (mm)	Gewicht (kg)	Art.-Nr.
SHO 1625 8‑0,1	0,10	8	80	20	15	0,15	HASH0281
SHO 1625 8‑0,2	0,20	10	80	17	20	0,17	HASH0280
SHO 1625 8‑0,3	0,30	14	100	23	20	0,34	HASH0145
SHO 1625 8‑0,5	0,50	16	130	32	22	0,50	HASH0147
SHO 1625 8‑0,75	0,75	18	160	42	27	0,90	HASH0149
SHO 1625 8‑1,0	1,00	20	180	48	37	1,20	HASH0151
SHO 1625 8‑1,25	1,25	22	200	51	38	1,42	HASH0153
SHO 1625 8‑1,5	1,50	26	220	55	50	2,24	HASH0155
SHO 1625 8‑2,0	2,00	32	260	70	56	3,89	HASH0157
SHO 1625 8‑3,0	3,00	36	320	84	65	5,98	HASH0159

Auswahltabelle für hochfesten, offenen S-Haken mit Schmiedefalle, Art.-Nr. 1625 (Gebr. Fetting GmbH)

WLL:	100

Hinweise

Der S‑Haken 1625 offen mit beidseitiger Schmiedefalle ist ein Anschlagmittel der Güteklasse 8 und darf ausschließlich im geraden Zug belastet werden. Die doppelte Schmiedefalle verhindert das unbeabsichtigte Aushängen und muss vor jedem Einsatz auf korrekte Funktion geprüft werden. Der Haken sollte regelmäßig auf Risse, plastische Verformungen und Verschleiß kontrolliert werden, insbesondere im Bereich der Öffnung und der Schmiedefallen. Die rot lackierte Oberfläche erleichtert die Sichtprüfung. Der zulässige Temperaturbereich entspricht den Vorgaben der EN 1677‑2; bei höheren Temperaturen kann die Tragfähigkeit reduziert sein. Der Haken darf nur innerhalb der angegebenen Lastgrenzen eingesetzt werden.

Anwendung

Die hochfesten S - Haken mit geschmiedeter Sicherung sind besonders robust und damit besonders zum Heben und Transportieren von Lasten von 0,1 bis 3,0 t geeignet. Der Einsatz im Schrägzug ist nicht zulässig! Sie dürfen lt. BGR 500 nur mit Sonderregelung dort eingesetzt werden, wo ein unbeabsichtigtes Aushängen ausgeschlossen ist. Weiterhin besteht Einsatzverbot der Haken, GK 8 und höher in Säuren und Laugen sowie in Beizen, Feuerverzinkereien und ähnlichen Betrieben. Hierfür gelten als maßgebliche Gründe zu erwartender Rostfraß bzw. Versprödung und Rißbildung am Haken.
