Schäkel WLL 4,75t, Typ Weitmaul / Tauwerk, geschweift
52,36 €
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Besonderheiten:
- legierter Stahl
- Güteklasse (Gk) 8
- mit Sicherheitsbolzen, Mutter und Splint

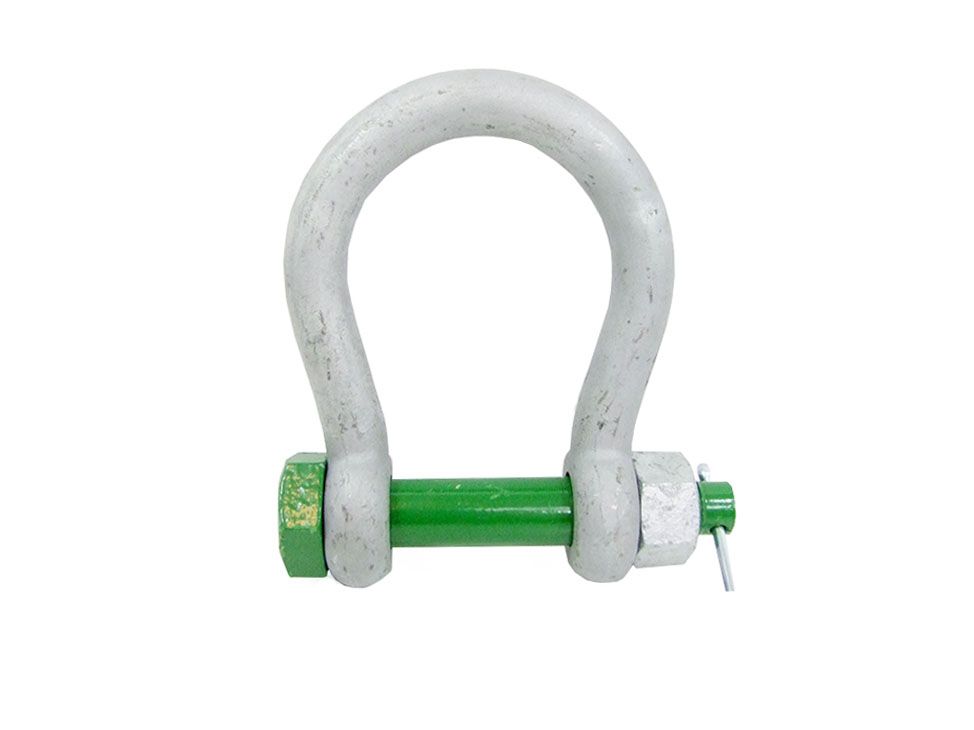

Weitmaul Schäkel in geschweifter Form, Green Pin, Gk 8

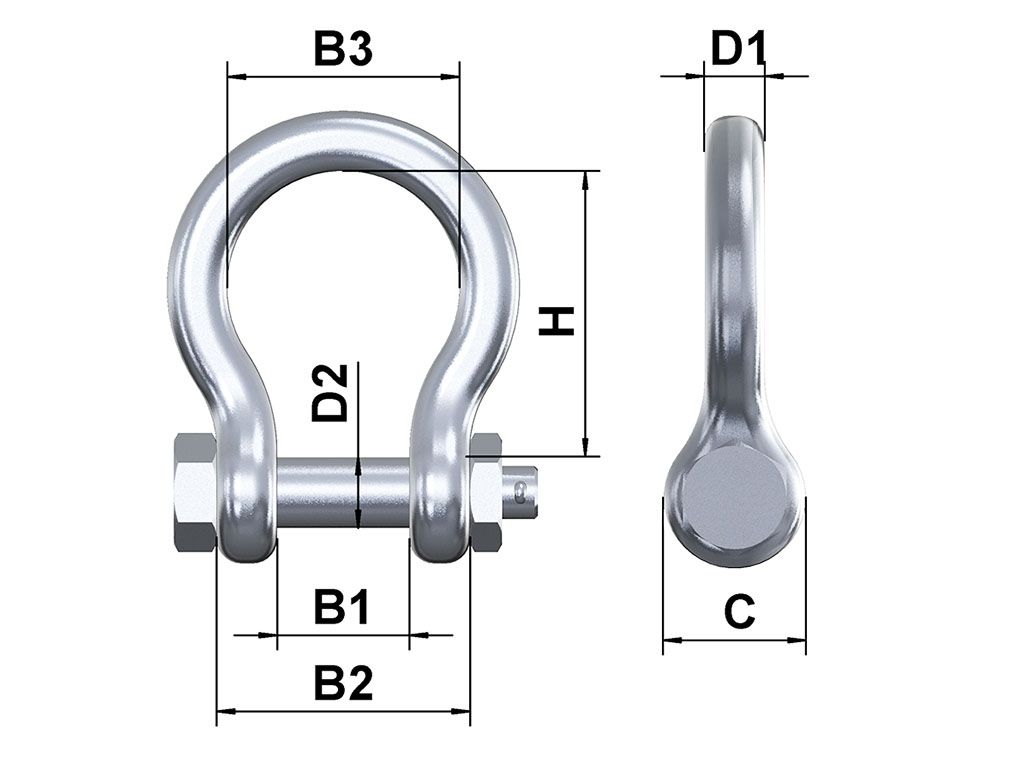

| Typ | Traglast (t) | D1 (mm) | D2 (mm) | C (mm) | B1 (mm) | B2 (mm) | B3 (mm) | H (mm) | Gewicht (kg) | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|
| Weitmaul Schäkel 4,75 t | 4,75 | 22 | 25 | 52 | 63 | 107 | 88 | 112 | 2,08 | SCSO0068 |
| Weitmaul Schäkel 6,50 t | 6,50 | 25 | 28 | 59 | 75 | 125 | 105 | 135 | 3,14 | SCSO0069 |
| Weitmaul Schäkel 8,50 t | 8,50 | 28 | 32 | 66 | 82 | 138 | 115 | 148 | 4,36 | SCSOXXXX |
| Weitmaul Schäkel 12,00 t | 12,00 | 35 | 38 | 79 | 100 | 170 | 140 | 180 | 7,87 | SCSO0072 |
| Weitmaul Schäkel 16,00 t | 16,00 | 38 | 42 | 88 | 106 | 182 | 159 | 216 | 12,50 | SCSO0056 |
| Weitmaul Schäkel 25,00 t | 25,00 | 45 | 50 | 103 | 127 | 217 | 175 | 248 | 16,70 | SCSO0057 |
| Weitmaul Schäkel 30,00 t | 30,00 | 50 | 57 | 118 | 146 | 246 | 207 | 273 | 25,00 | SCSO0059 |
| Weitmaul Schäkel 55,00 t | 55,00 | 65 | 70 | 145 | 165 | 295 | 213 | 314 | 45,00 | SCSO0073 |
| Weitmaul Schäkel 75,00 t | 75,00 | 83 | 83 | 164 | 184 | 350 | 254 | 330 | 70,00 | SCSO0074 |
Lieferant: Van Beest GmbH & Co. KG
| Tragfähigkeit: | 4,75 t |
|---|
geschweifter Schäkel mit Sicherheitsvorrichtung
alternative Benennungen: Weitmaul Schäkel in geschweifter Form, Weitmaul Schäkel mit Sicherheitsbolzen, Mutter und Splint, Weitmaul-Schäkel mit Schraub- und Splintsicherung
weitere Besonderheiten:
- Temperatureinsatzbereich -20 °C bis +220 °C
- Sicherheitsfaktor: 6fach
- zulässig in Hebezeugen und statischen Systemen
Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Schäkel sind regelmäßig zu prüfen. Dabei gelten die Vorgaben in den Landesnormen und in der EU - Maschinenrichtlinie. Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Die zulässige Tragfähigkeit WLL beträgt im statischen Belastungsfall zwischen 4,75 bis 75,0 t. Dabei entspricht die Angabe bei Einsatz im geraden Zug entlang der Systemlinie des Schäkels. Biegebeanspruchungen sind nicht zulässig. Weitmaul Schäkel mit Sicherheitsbolzen, Mutter und Splint sind auf Grund ihrer großen inneren Bügelweite für spezielle Anwendungsfälle in der Praxis konzipiert. Sie dürfen in Hebezeugen und statischen Systemen eingesetzt werden. Diese Schäkel sind als Anschlagmittel für langfristig dauerhafte Verbindungen konzipiert. Darüber hinaus sind Sie einzusetzen, wenn nicht ausgeschlossen werden kann, dass sich der Bolzen unter Last dreht.
