Schäkel hochfest, 0,75 t, Typ HA1, gerade
1,10 €
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Besonderheiten:
- entspricht US Specification
- hochfester Vergütungsstahl
- zulässig in Hebezeugen und statischen Systemen

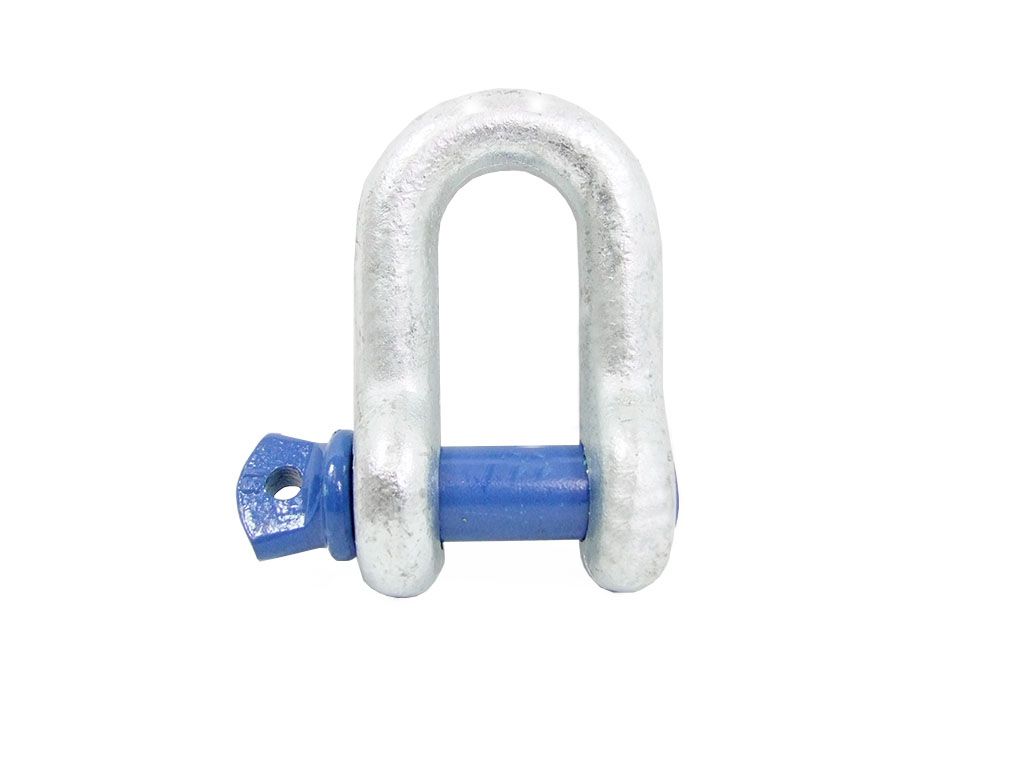

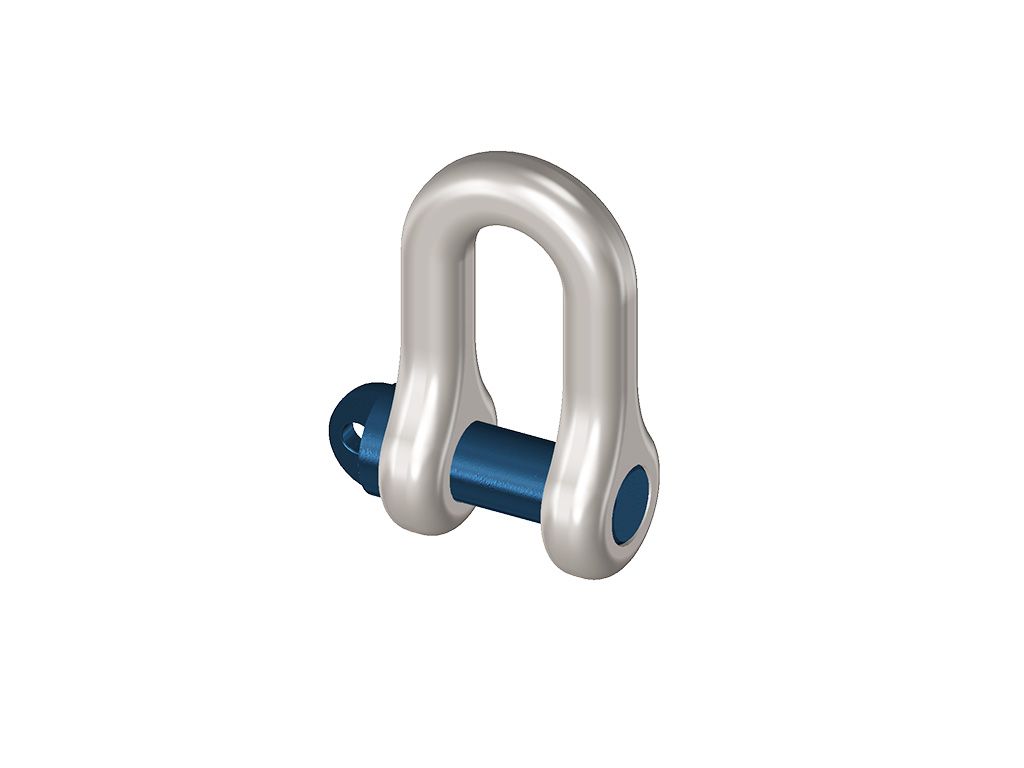

Schäkel HA 1 in gerader Form und mit Schraubbolzen

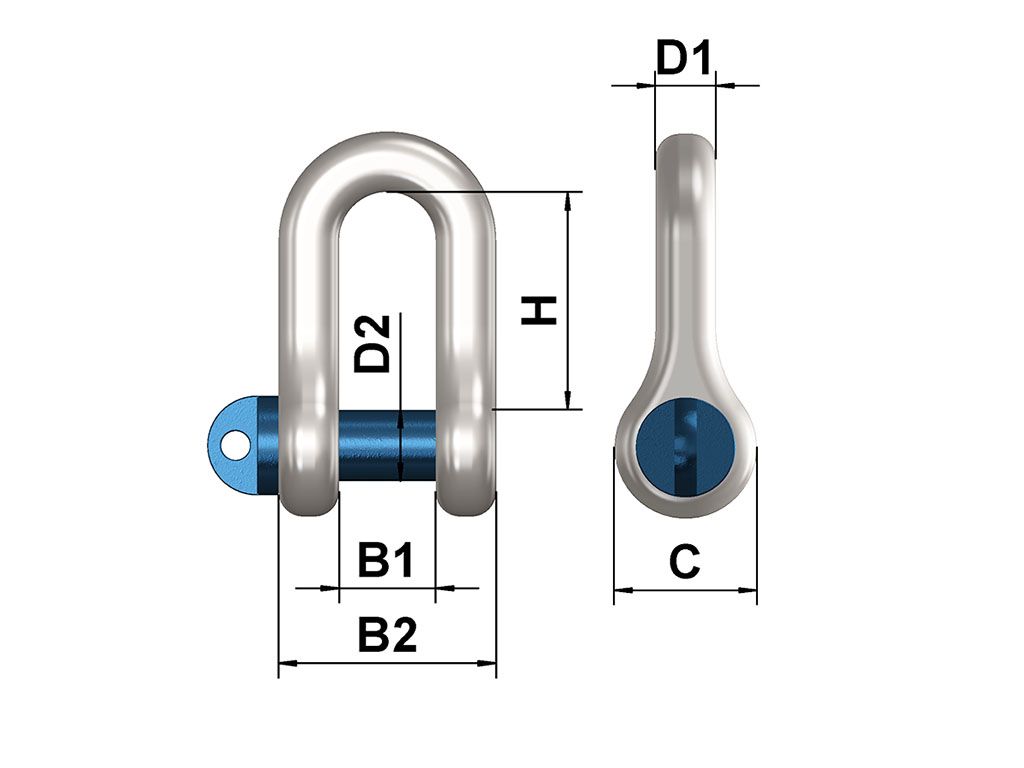

| Typ | Traglast (t) | Zoll (inch) | B1 (mm) | B2 (mm) | C (mm) | D1 (mm) | D2 (mm) | H (mm) | Gewicht (kg) | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|
| Schäkel HA 1 0,50 t | 0,50 | 1/4" | 12 | 26 | 17 | 6 | 8 | 22 | 0,05 | SCHF0153 |
| Schäkel HA 1 0,75 t | 0,75 | 5/16" | 13 | 29 | 21 | 8 | 10 | 26 | 0,08 | SCHF0055 |
| Schäkel HA 1 1,00 t | 1,00 | 3/8" | 16 | 36 | 26 | 9 | 12 | 31 | 0,13 | SCHF0057 |
| Schäkel HA 1 1,50 t | 1,50 | 7/16" | 18 | 40 | 28 | 11 | 14 | 36 | 0,17 | SCHF0059 |
| Schäkel HA 1 2,00 t | 2,00 | 1/2" | 21 | 47 | 30 | 13 | 16 | 41 | 0,30 | SCHF0061 |
| Schäkel HA 1 3,25 t | 3,25 | 5/8" | 27 | 59 | 42 | 16 | 19 | 51 | 0,57 | SCHF0063 |
| Schäkel HA 1 4,75 t | 4,75 | 3/4" | 32 | 70 | 48 | 19 | 22 | 60 | 0,98 | SCHF0065 |
| Schäkel HA 1 6,50 t | 6,50 | 7/8" | 36 | 80 | 57 | 22 | 25 | 71 | 1,46 | SCHF0067 |
| Schäkel HA 1 8,50 t | 8,50 | 1" | 43 | 93 | 62 | 25 | 28 | 81 | 1,96 | SCHF0069 |
| Schäkel HA 1 9,50 t | 9,50 | 1 1/8" | 46 | 104 | 69 | 28 | 32 | 90 | 2,75 | SCHF0071 |
| Schäkel HA 1 12,00 t | 12,00 | 1 1/4" | 52 | 116 | 78 | 32 | 35 | 100 | 4,11 | SCHF0073 |
| Schäkel HA 1 13,50 t | 13,50 | 1 3/8" | 57 | 127 | 84 | 35 | 38 | 113 | 5,20 | SCHF0075 |
| Schäkel HA 1 17,00 t | 17,00 | 1 1/2" | 60 | 136 | 94 | 38 | 42 | 124 | 6,81 | SCHF0077 |
| Schäkel HA 1 25,00 t | 25,00 | 1 3/4" | 73 | 161 | 112 | 44 | 50 | 146 | 11,30 | SCHF0079 |
| Schäkel HA 1 35,00 t | 35,00 | 2" | 83 | 185 | 127 | 51 | 55 | 171 | 16,50 | SCHF0081 |
| Schäkel HA 1 55,00 t | 55,00 | 2 1/2" | 105 | 232 | 152 | 62 | 70 | 203 | 34,20 | SCHF0083 |
| Tragfähigkeit: | 0,75 t |
|---|
Beim Gewinde D2 des Schraubbolzens handelt es sich nicht um ein handelsübliches europäisches Standardgewinde. Dadurch sind Austauschbolzen aus dem Standardmarkt in der Regel nicht kompatibel.
Schäkel müssen gemäß den Landesnormen, der EU‑Maschinenrichtlinie sowie den Vorgaben der DGUV regelmäßig geprüft werden. Dazu zählen Sichtkontrollen auf Verschleiß, Verformungen, Risse, Korrosion und die Überprüfung der Bolzenfunktion.
- Schäkel sind vor jeder Benutzung auf offensichtliche Schäden zu prüfen.
- Bei erkennbaren Mängeln dürfen sie nicht weiterverwendet werden.
- Mindestens alle 12 Monate ist eine Prüfung durch einen Sachkundigen vorgeschrieben.
- Die Prüffrist kann sich bei intensiver Nutzung oder rauen Einsatzbedingungen verkürzen.
Unsere aktuellen Prüfkosten finden Sie hier.
Die Tragfähigkeit (WLL) liegt – je nach Größe – zwischen 0,5 und 55 t bei geradem Zug entlang der Systemlinie. Biegebeanspruchungen sind nicht zulässig. Der hochfeste Schäkel Typ HA 1 eignet sich für Hebezeuge, statische Systeme und kurzfristige Anschlagverbindungen. Die doppelte Bolzenauflage sorgt für hohe Sicherheit, da ein Bruch am Gewindeansatz nahezu ausgeschlossen ist.
