Schäkel hochfest, 0,50 t, Typ HC2, geschweift
1,12 €
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Besonderheiten:
- Feuerverzinkter Bügel für hohen Korrosionsschutz
- Bolzen, Mutter und Splint für maximale Sicherung
- Dauerhafte Prägungen: Größe, Hersteller, Traglast, CE, Charge
- 6‑facher Sicherheitsfaktor für hohe Betriebssicherheit
- Formschlüssige Sicherung verhindert unbeabsichtigtes Lösen
- Hohe Tragfähigkeit bei gleichzeitig geringem Eigengewicht
Schäkel HC 2 geschweifte Form mit Bolzen, Mutter und Splint

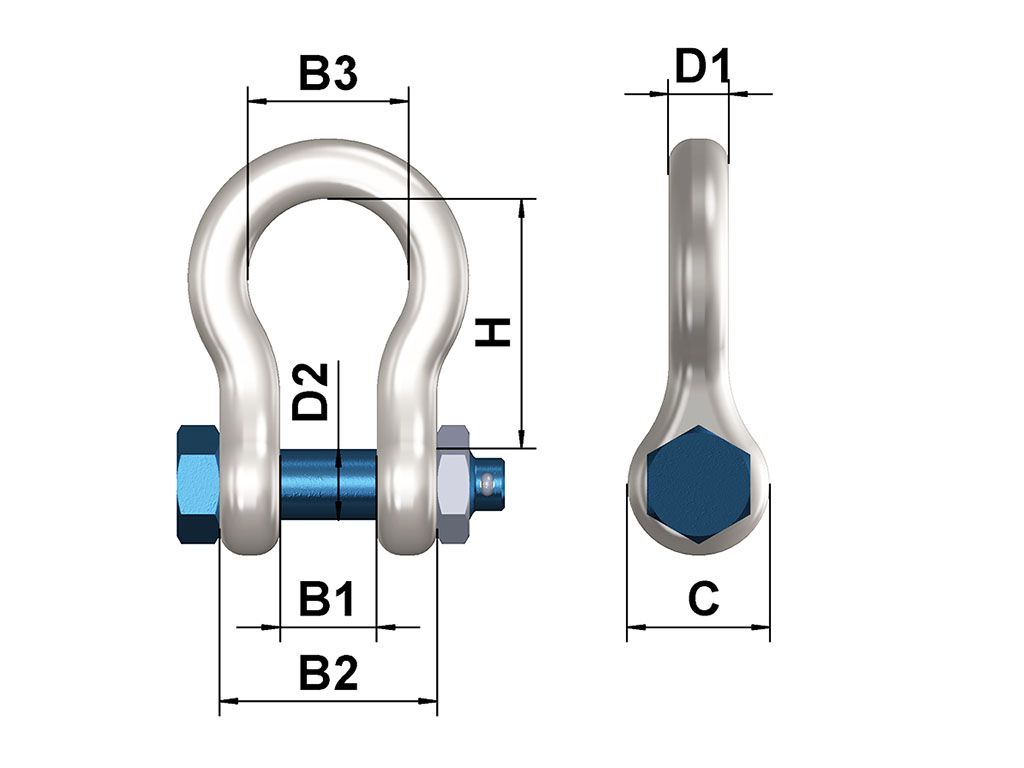

| Typ | Traglast (t) | Zoll | B1 (mm) | B2 (mm) | B3 (mm) | C (mm) | D1 (mm) | D2 (mm) | H (mm) | Gewicht (kg) | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Schäkel HC 2 0,50 t | 0,50 | 1/4" | 12 | 26 | 19 | 17 | 6 | 8 | 28 | 0,07 | SCHF0062 |
| Schäkel HC 2 0,75 t | 0,75 | 5/16" | 13 | 29 | 21 | 21 | 8 | 10 | 31 | 0,10 | SCHF0088 |
| Schäkel HC 2 1,00 t | 1,00 | 3/8" | 16 | 36 | 24 | 26 | 10 | 12 | 36 | 0,15 | SCHF0133 |
| Schäkel HC 2 1,50 t | 1,50 | 7/16" | 18 | 40 | 27 | 28 | 11 | 14 | 42 | 0,21 | SCHF0117 |
| Schäkel HC 2 2,00 t | 2,00 | 1/2" | 21 | 47 | 30 | 30 | 13 | 16 | 48 | 0,34 | SCHF0119 |
| Schäkel HC 2 3,25 t | 3,25 | 5/8" | 27 | 59 | 38 | 42 | 16 | 19 | 60 | 0,68 | SCHF0121 |
| Schäkel HC 2 4,75 t | 4,75 | 3/4" | 32 | 70 | 45 | 48 | 19 | 22 | 71 | 1,11 | SCHF0125 |
| Schäkel HC 2 6,50 t | 6,50 | 7/8" | 36 | 80 | 51 | 57 | 22 | 25 | 84 | 1,66 | SCHF0127 |
| Schäkel HC 2 8,50 t | 8,50 | 1" | 43 | 93 | 59 | 62 | 28 | 28 | 95 | 2,35 | SCHF0129 |
| Schäkel HC 2 9,50 t | 9,50 | 1 1/8" | 46 | 104 | 67 | 69 | 29 | 32 | 109 | 3,22 | SCHF0131 |
| Schäkel HC 2 12,00 t | 12,00 | 1 1/4" | 52 | 116 | 73 | 78 | 32 | 35 | 119 | 4,98 | SCHF0135 |
| Schäkel HC 2 13,50 t | 13,50 | 1 3/8" | 57 | 127 | 83 | 86 | 35 | 38 | 133 | 6,36 | SCHF0137 |
| Schäkel HC 2 17,00 t | 17,00 | 1 1/2" | 60 | 136 | 85 | 94 | 38 | 42 | 146 | 8,14 | SCHF0139 |
| Schäkel HC 2 25,00 t | 25,00 | 1 3/4" | 73 | 161 | 114 | 112 | 44 | 50 | 178 | 14,29 | SCHF0141 |
| Schäkel HC 2 35,00 t | 35,00 | 2" | 83 | 185 | 133 | 127 | 51 | 55 | 197 | 20,10 | SCHF0143 |
| Schäkel HC 2 55,00 t | 55,00 | 2 1/2" | 105 | 323 | 171 | 152 | 62 | 70 | 267 | 43,60 | SCHF0147 |
| Schäkel HC 2 85,00 t | 85,00 | 3" | 127 | 309 | 200 | 200 | 76 | 85 | 330 | 66,98 | SCHF0154 |
| Schäkel HC 2 120,00 t | 120,00 | 3 1/2" | 133 | 323 | 232 | 203 | 92 | 95 | 372 | 103,00 | SCHF0155 |
| Schäkel HC 2 150,00 t | 150,00 | 4" | 140 | 340 | 250 | 228 | 100 | 107 | 368 | 141,00 | SCHF0156 |
| Tragfähigkeit: | 0,50 t |
|---|
Beim Gewinde des Bolzens handelt es sich nicht um ein handelsübliches europäisches Standardgewinde. Austauschbolzen aus dem Standardmarkt sind daher in der Regel nicht kompatibel.
Schäkel müssen gemäß den Landesnormen, der EU‑Maschinenrichtlinie und den Vorgaben der DGUV regelmäßig geprüft werden. Dazu gehören Sichtkontrollen auf Verschleiß, Verformungen, Risse, Korrosion sowie die Überprüfung der Bolzen-, Mutter- und Splintsicherung.
- Vor jeder Benutzung auf sichtbare Schäden prüfen.
- Bei Mängeln darf der Schäkel nicht weiterverwendet werden.
- Mindestens alle 12 Monate ist eine Prüfung durch einen Sachkundigen erforderlich.
- Bei intensiver Nutzung können kürzere Prüffristen notwendig sein.
Unsere aktuellen Prüfkosten finden Sie hier.
Die zulässige Tragfähigkeit (WLL) des Schäkels Typ HC 2 variiert je nach Größe und gilt ausschließlich bei geradem Zug entlang der Systemlinie. Biegebeanspruchungen sind grundsätzlich nicht zulässig.
Der hochfeste Schäkel HC 2 mit Bolzen, Mutter und Splint eignet sich für Hebezeuge, statische Systeme und kurzfristige Anschlagverbindungen. Die zusätzliche Mutter‑ und Splintsicherung verhindert ein unbeabsichtigtes Lösen des Bolzens und erhöht die Betriebssicherheit.
Durch seine robuste Bauweise und hohe Tragfähigkeit ist der Schäkel vielseitig in industriellen Hebe- und Lastaufnahmeanwendungen einsetzbar.
