Schafthaken 6 - 8, Typ SHS m. Gewinde M12
33,04 €
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Besonderheiten:
- rot lackiert
- Güteklasse (GK) 8
- nach EN 1677
- verzinkter Sicherheitsverschluß
- Gewindeschaft M 12 bis M 24

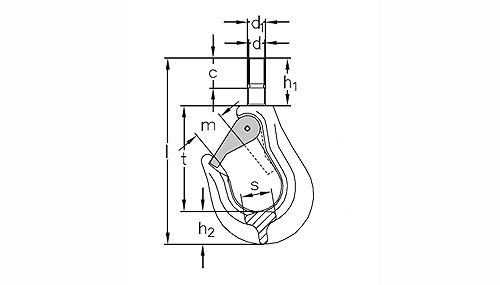

| Typ | Traglast (t) | Kettengröße | Abmessungen (mm) | Gewicht (kg) | Art.-Nr. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| b | d | l | m | s | t | ||||||
| (t) | (mm) | (mm) | (kg) | ||||||||
| SHS 6 - 8 | 1,12 | M 12 | 140 | 75 | 25 | 37 | 27 | 21 | 19 | 13 | |
| SHS 7 - 8 | 1,50 | M 14 | 161 | 89 | 25 | 40 | 30 | 27 | 24 | 15 | |
| SHS 8 - 8 | 2,00 | M 16 | 180 | 101 | 29 | 46 | 32 | 30 | 28 | 17 | |
| SHS 10 - 8 | 3,15 | M 20 | 310 | 116 | 33 | 51 | 42 | 31 | 33 | 21 | |
| SHS 13 - 8 | 5,30 | M 24 | 275 | 152 | 49 | 75 | 47 | 42 | 44 | 25 | |
| WLL: | 1.120 |
|---|
Bei der Montage des Schafthakens Typ SHS darf das Gewinde nicht unter Vorspannung gesetzt werden! Montageempfehlung, siehe PDF-Dokument. Nutzung nur in Längsrichtung am Hakengrund mit der maximalen angegebenen Tragfähigkeit zulässig. Dabei muss sich der Haken in die Belastungsrichtung ausrichten können. Die Belastung muss stoßfrei erfolgen.
Je nach Nenngröße zulässige Tragfähigkeit 1,12 bis 5,3 t. Der Sicherheitslasthaken mit Gewindeschaft SHS ist als Endhaken oder Aufhängehaken zum einfachen und sicheren Verbinden der Anschlagkette mit der Last oder einem anderen Lastaufnahmemittel konzipiert.
