Verbindungsglied 6 - 8, Typ V

Verbindungsglied Typ V
Verbindungsglied Typ VG

Nenngröße	Traglast	Abmessungen						Gewicht	Art.-Nr.	Preis
		A	C	O	R	P	S
	(kg)	(mm)						(kg)		(€)
V 6 - 8	1.120	14,1	18	18	44,4	7,8	7,6	0,06	VGVG0067
V 7 - 8	1.500	16,3	20	20	51	10	9	0,12	VGVG0069
V 8 - 8	2.000	18,4	25	23	61,5	11,5	10	0,18	VGVG0071
V 10 - 8	3.150	23	30	27	72	12,6	12,6	033	VGVG0073
V 13 - 8	5.300	27,6	36	34	88	19	16,7	0,7	VGVG0075
V 16 - 8	8.000	33	40	39	103	21	21	1,14	VGVG0077
V 18/20 - 8	12.500	41,7	48	47	115	29,5	24,5	2,1	VGVG0079
V 22 - 8	15.000	48	51	55	133	27	27	2,2	VGVG0081
V 26 - 8	21.200	61	68	67	164	32	30	5,1	VGVG0083
V 32 - 8	31.500	80	80	86	194	40	32	8,5	VGVG0085

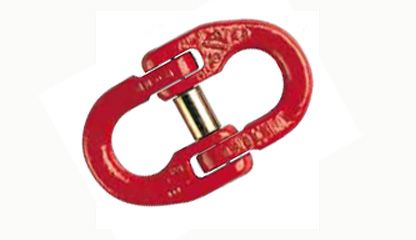

Das SIKA-Verbindungsglied Typ VG ist zum Schutz der innenliegenden Feder mit einer besonders stabilen Stahlbuchse ausgestattet.

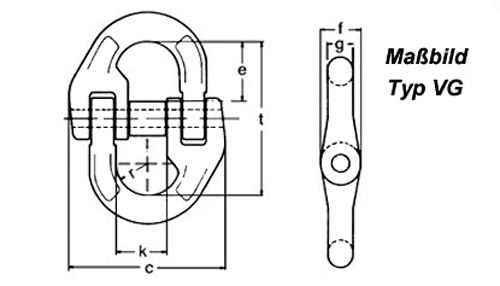

Nenngröße	Traglast	Abmessungen							Gewicht	Art.-Nr.	Preis
		c	e	f	g	k	r	t
	(kg)	(mm)							(kg)		(EUR)
VG 6 - 8	1.120	42	18	13	7	14	8	48	0,1	VGVG0049
VG 7/8 - 8	2.000	54	22	14	19	20	11	56	0,2	VGVG0051
VG 10 - 8	3.150	68	26	18	12	26	12,5	68	0,3	VGVG0053
VG 13 - 8	5.300	79	32	23	16	27	16	85	0,6	VGVG0055
VG 16 - 8	8.000	97	40	26	19	33	20	104	1,2	VGVG0057
VG 18/20 - 8	12.500	118	46	33	22	41	23	122	2,1	VGVG0059
VG 22 - 8	15.000	134	55	35	26	468	28	140	2,9	VGVG0061
VG 26 - 8	21.200	162	58	40	30	60	31	148	4,5	VGVG0063
VG 32 - 8	31.500	198	68	54	37	67	36	174	8,4	VGVG0065

TYP:	V
WLL:	1.120

Hinweise

Nur für geraden Zug geeignet!
Bolzen und Spannhülsen sind auch als Set erhältlich
Montageanleitung für Verbindungsglied Typ V beachten! (siehe PDF-Dokument)

Anwendung

Geeignet zur Verbindung von Aufhängeglied – Kette, Kette – Kette, Haken – Kette
Kettenstärken 6 bis 22 mm, Tragfähigkeit 1,12 t bis 31,5 t .
