Wantenspanner, M 8, G/G, DIN 1478, znk,
12,48 €
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Besonderheiten:
- galvanisch verzinkt
- entspricht DIN 1478
- mit 2 Kontermutter

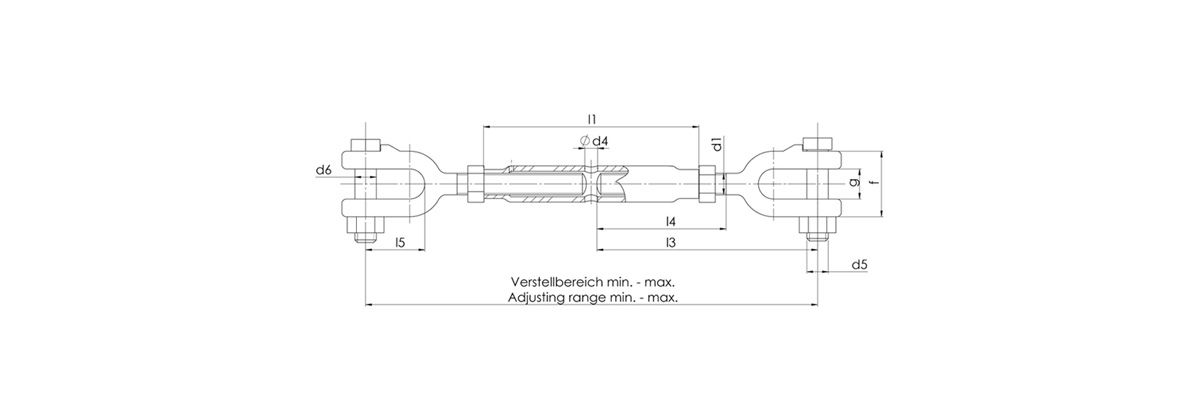

| Nenngröße | Traglast | Bruchkraft | Abmessungen | Verstellbereich | Spannweg | Gewicht | Art.Nr, | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min.-max. | ||||||||||||
| d4 | d5 | f | g | l1 | l3 | |||||||
| (t) | (KN) | (mm) | (kg) | |||||||||
| M 8 | 0,25 | 10 | 8 | M6x35 | 25 | 8 | 110 | 101 | 186 - 281 | 95 | 0,26 | SESZ0673 |
| M 10 | 0,30 | 12 | 8 | M8x40 | 29 | 10 | 125 | 122 | 226 - 331 | 105 | 0,45 | SESZ0633 |
| M 12 | 0,60 | 24 | 10 | M10x50 | 35 | 14 | 125 | 151 | 280 - 381 | 101 | 0,66 | SESZ0597 |
| M 16 | 1,50 | 70 | 10 | M16 | 46 | 20 | 170 | 175 | 350 - 490 | 140 | 1,58 | SESZ0599 |
| M 20 | 3,00 | 135 | 12 | M20 | 61 | 28 | 200 | 205 | 410 - 570 | 160 | 3,02 | SESZ0603 |
| M 24 | 5,50 | 250 | 12 | M24 | 71 | 33 | 255 | 255 | 510 - 717 | 207 | 5,09 | SESZ0607 |
| M 30 | 8,00 | 360 | 16 | M30 | 95 | 44 | 255 | 300 | 600 - 805 | 205 | 9,82 | SESZ0609 |
| Gewinde: | M 8 |
|---|
Gabel - Gabel - Wantenspanner nach DIN 1478
Alternative Benennungen
Wantenspanner nach DIN 1478 mit Gabel-Gabel, Rohspannschrauben DIN 1478 G/G, Gabel-Gabel-Spannschraube nach DIN 1478, Rohspannschraube nach DIN 1478
weitere Besonderheiten
- Stahl S235JR gesenkgeschmiedet
- geschlossene Hülse mit Loch "d4"
Die sichere Funktionsfähigkeit der Wantenspanner gilt unter normalen Umgebungsbedingungen und –temperaturen als gewährleistet. Stoßartige Belastungen können die Funktion der Bauteile einschränken und die Lebensdauer verringern. Die Beanspruchungen der Bauteile auf Biegung oder Zug sind nicht zulässig! {fa-warning} Es bestehen für Spannschrauben nach DIN 1478 keine festen Vorgaben zu Prüfzyklen.
Wantenspanner nach DIN 1478 werden vorzugsweise zum Verspannen, Verzurren und Takeln von Seilen verwendet. Bei der Nutzung ist darauf zu achten, dass die auftretenden Kräfte in die Richtung der Gewindeachsen abgeleitet werden. Zu den Anwendungsgebieten zählen neben dem Wassersport, die Schifffahrt, das Baugewerbe und u. a.
