Wirbelhaken 13 - 8, Typ WHS m. Messinggleitlager

Name: Wirbelhaken 13 - 8, Typ WHS m. Messinggleitlager
SKU: HAHW0035
Price: 193.28 EUR
Availability: InStock

193,28 €

Inhalt: 1 Stck.

Unser neuer Online‑Shop befindet sich aktuell im Aufbau. Einige Funktionen und Produkte stehen daher nur eingeschränkt zur Verfügung. Wir arbeiten daran, das volle Einkaufserlebnis schnellstmöglich bereitzustellen.

Stck.

Produktnummer: HAHW0035

Lasthaken Typ WHS mit gelagertem Wirbel und Sicherungsfalle

Alternative Benennungen
Wirbelhaken mit Sicherheitsverschluss, Lasthaken mit Wirbel, Haken mit Wirbel und Sicherheitsfalle,Sicherheitslasthaken mit Wirbel

rot lackiert
Güteklasse (GK) 8
nach EN 1677
verzinkter Sicherheitsverschluß
mit Kugellager

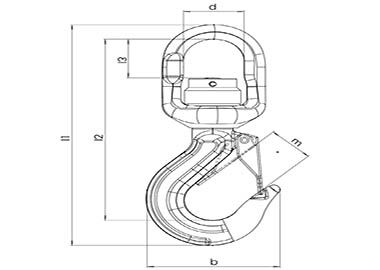

Wirbelhaken WHS (KL) mit Schnapper, GK 8

Typ	WLL	l	t	c	b	d	h	s	m	Gewicht	Art.-Nr.	Preis
	(to)	(mm)								(kg/Stck.)		(€)
WHS-KL 6 - 8	1.12	177	137	25	34	13	27	21	19	0,8	HAHW0017
WHS-KL 7 - 8	1.5	205	160	27	36	15	30	27	24	1,2	HAHW0019
WHS-KL 8 - 8	2.0	226	178	31	38	16	32	30	28	1,4	HAHW0021
WHS-KL 10 - 8	3.15	260	200	33	42	18	42	31	33	2,5	HAHW0023
WHS-KL 13 - 8	5.3	352	281	55	64	24	47	42	44	5,7	HAHW0025

Auswahltabelle für Wirbelhaken Typ WHS mit Kugellager und Verschluss (Hubert Waltermann GmbH & Co.)

Hinweise

Lasthaken Typ WHS mit gelagertem Wirbel und Sicherungsfalle

Alternative Benennungen
Wirbelhaken mit Sicherheitsverschluss, Lasthaken mit Wirbel, Haken mit Wirbel und Sicherheitsfalle,Sicherheitslasthaken mit Wirbel

rot lackiert
Güteklasse (GK) 8
nach EN 1677
verzinkter Sicherheitsverschluß
mit Kugellager

Wirbelhaken WHS (KL) mit Schnapper, GK 8

Typ	WLL	l	t	c	b	d	h	s	m	Gewicht	Art.-Nr.	Preis
	(to)	(mm)								(kg/Stck.)		(€)
{t_1}	1.12	177	137	25	34	13	27	21	19	0,8	{n_1}	{p_1}
{t_2}	1.5	205	160	27	36	15	30	27	24	1,2	{n_2}	{p_2}
{t_3}	2.0	226	178	31	38	16	32	30	28	1,4	{n_3}	{p_3}
{t_4}	3.15	260	200	33	42	18	42	31	33	2,5	{n_4}	{p_4}
{t_5}	5.3	352	281	55	64	24	47	42	44	5,7	{n_5}	{p_5}
{tax}

Auswahltabelle für Wirbelhaken Typ WHS mit Kugellager und Verschluss (Hubert Waltermann GmbH & Co.)

Einsetzbar nur bei Temparaturen bis zu 125 °C. Nutzung nur in Längsrichtung am Hakengrund mit der maximalen angegebenen Tragfähigkeit zulässig. Dabei muss sich der Haken in die Belastungsrichtung ausrichten können.Die Belastung muss stoßfrei erfolgen. Bitte besondere Hinweise, siehe PDF-Dokument, beachten.

Anwendung

Je nach Nenngröße zulässige Tragfähigkeit 1,12 bis 5,3 t. Zur Drehung unter Last geeignet. Der Lasthaken Typ WHS mit Wirbel, Kugellager und Sicherheitsfalle ist als Endhaken oder Aufhängehaken zum einfachen und sicheren Verbinden der Anschlagkette mit der Last oder einem anderen Lastaufnahmemittel konzipiert.
