Wirbelhaken 6 - 8, Typ W/K m. Scheibe
30,89 €
Inhalt:
1 Stck.
Unser neuer Online‑Shop befindet sich aktuell im Aufbau. Einige Funktionen und Produkte stehen daher nur eingeschränkt zur Verfügung. Wir arbeiten daran, das volle Einkaufserlebnis schnellstmöglich bereitzustellen.
00
Tage
00
Std
00
Min
00
Sek
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Rabatt Text für Produktdetailseite
RabattProz
- Güteklasse 8 nach EN 1677-2 gefertigt
- Messinggleitlager – keine Rotation unter Last
- Rot lackiert (RAL 3000) für gute Sichtbarkeit
- Verzinkter Sicherheitsverschluss (Schnepper)
- Temperaturbereich: -40 °C bis +400 °C (ab +200 °C reduzierte Tragfähigkeit)
- Tragfähigkeiten je nach Nenngröße: 1.120–5.300 kg
- Normgerechte Kennzeichnung: H97 / WHS / Nenngröße / Charge
- Robuste Schmiedekonstruktion für industrielle Hebeanwendungen
Produktnummer:
HAHW0101

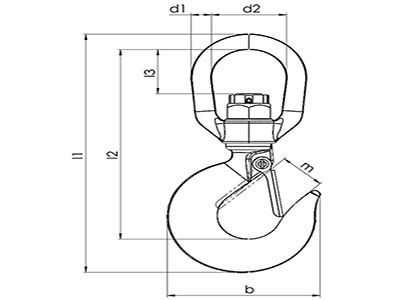

| Typ | WLL (t) | l1 (mm) | l2 (mm) | l3 (mm) | b (mm) | d1 (mm) | d2 (mm) | m (mm) | Gewicht (kg) | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|
| WHS‑SB 6‑8 | 1,12 | 152 | 116 | 28 | 79 | 10 | 31 | 23 | 0,50 | HAHW0101 |
| WHS‑SB 7‑8 | 1,50 | 180 | 144 | 32 | 87 | 13 | 38 | 21 | 0,90 | HAHW0102 |
| WHS‑SB 8‑8 | 2,00 | 180 | 144 | 32 | 84 | 11 | 38 | 21 | 0,90 | HAHW0103 |
| WHS‑SB 10‑8 | 3,15 | 220 | 172 | 42 | 106 | 16 | 47 | 27 | 1,70 | HAHW0117 |
| WHS‑SB 13‑8 | 5,30 | 265 | 213 | 50 | 132 | 15 | 58 | 35 | 3,80 | HAHW0097 |
| WHS‑SB 16‑8 | 8,00 | 327 | 266 | 65 | 165 | 24 | 72 | 43 | 5,90 | HAHWXXX |
Der SIKA‑Wirbelhaken WHS mit Messinggleitlager ist ein robustes Anschlagmittel der Güteklasse 8 und eignet sich für den sicheren Einsatz in Anschlagketten und Hebesystemen. Der Haken ist rot lackiert, verfügt über einen verzinkten Sicherheitsverschluss und deckt Tragfähigkeiten von 1.120 kg bis 5.300 kg ab. Alle Nenngrößen, Maße und Traglasten sind normgerecht nach EN 1677 gefertigt.
| WLL: | 1.120 |
|---|
Hinweise
Der Wirbelhaken WHS mit Messinggleitlager ist ein Anschlagmittel der Güteklasse 8 und darf ausschließlich im geraden Zug belastet werden. Eine Drehung unter Last ist nicht zulässig, da das Messinggleitlager nicht für rotierende Belastungen ausgelegt ist . Vor jedem Einsatz sollte der Haken auf sichtbare Schäden, Verformungen oder Verschleiß am Sicherheitsverschluss geprüft werden. Die rot lackierte Oberfläche und der verzinkte Schnepper erleichtern die Sichtkontrolle. Der zulässige Temperaturbereich liegt zwischen –40 °C und +400 °C, wobei ab +200 °C die Tragfähigkeit reduziert ist . Der Haken ist nach EN 1677‑2 geprüft und entspricht den Anforderungen an Anschlagmittel der Güteklasse 8.
Anwendung
Der WHS‑Wirbelhaken mit Messinggleitlager wird als Endbeschlag in Anschlagketten GK8 eingesetzt und eignet sich für Hebe‑, Montage‑ und Transportaufgaben im industriellen Umfeld. Er dient zur sicheren Verbindung von Kettensträngen mit Lastaufnahmemitteln oder Kranhaken. Die Ausführung mit Messinggleitlager ist für Anwendungen vorgesehen, bei denen keine Rotation unter Last erforderlich ist . Je nach Nenngröße deckt der Haken Tragfähigkeiten von 1.120 kg bis 5.300 kg ab und ist damit für ein breites Spektrum an Lastfällen geeignet. Durch die stabile Schmiedekonstruktion und den verzinkten Sicherheitsverschluss bietet der WHS eine hohe Betriebssicherheit im täglichen Einsatz.
