Gabelkopfhaken Typ CWG mit weiter Hakenöffnung
Alternative Benennungen
Containerweitmaulhaken, Gießereihaken, Containerhaken
- rot lackiert
- Güteklasse (GK) 8
- nach EN 1677
- extra weite Hakenöffnung
- ohne Sicherheitsfalle
Gießereihaken Typ CWG mit Gabelkopf, GK 8

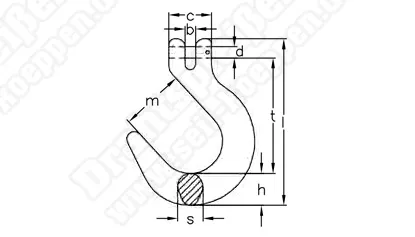

Typ | WLL | b | c | d | h | l | m | s | t | Gewicht | Art.-Nr. | Preis |
---|
| (kg) | (mm) | (kg/Stck.) | | (€) |
CWG 6 - 8 | 1.120 | 6,5 | 32 | 8 | 24 | 122 | 47 | 16 | 85 | 0,5 | HAHG0167 | 37,91* |
CWG 7 - 8 | 1.500 | 7,5 | 36 | 8,8 | 26 | 132 | 49 | 17 | 90 | 0,8 | HAHG0169 | 39,51* |
CWG 8 - 8 | 2.000 | 9 | 40 | 10 | 29 | 156 | 63 | 21 | 109 | 1,7 | HAHG0171 | 45,27* |
CWG 10 - 8 | 3.150 | 12 | 50 | 12 | 38 | 194 | 76 | 31 | 134 | 2,9 | HAHG0173 | 69,13* |
CWG 13 - 8 | 5.300 | 16 | 60 | 16 | 43 | 233 | 88 | 37 | 161 | 5,5 | HAHG0175 | 112,36* |
CWG 16 - 8 | 8.000 | 18 | 75 | 20 | 53 | 285 | 98 | 42 | 197 | 10,1 | HAHG0177 | 164,40* |
13,6*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung |
Auswahltabelle Containerhaken Typ CWG (Hubert Waltermann GmbH & Co.)
Anwendungen
Je nach Nenngröße zulässige Tragfähigkeit von 1,12 t bis 8,0 t
Der Haken Typ CWG mit Gabel ist als Endhaken oder Aufhängehaken zum einfachen und raschen Verbinden der Anschlagkette mit der Last oder einem anderen Lastaufnahmemittel konzipiert
Vor der Nutzung muss sichergestellt sein, dass der Einsatz des Hakens ohne Sicherungsfalle zulässig ist.
Hinweise
Nutzung nur in Längsrichtung am Hakengrund mit der maximalen angegebenen Tragfähigkeit zulässig.
Dabei muß sich der Haken in die Belastungsrichtung ausrichten können.
Die Belastung muss stoßfrei erfolgen.
Bitte Hinweise, siehe PDF-Dokument beachten.
