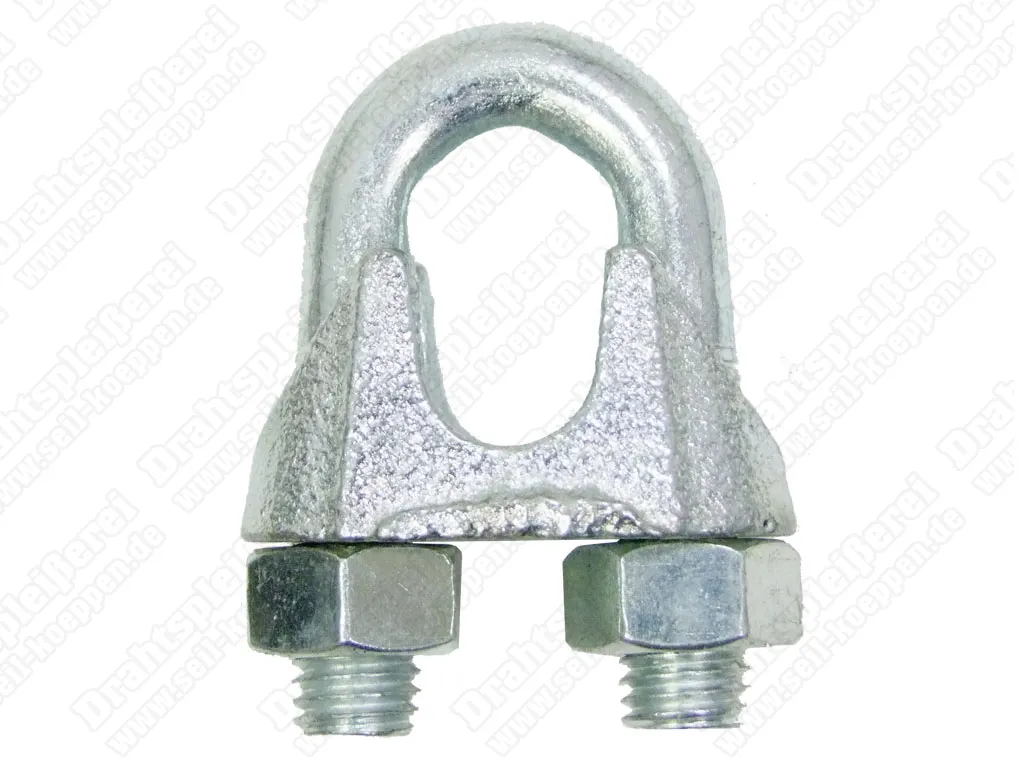

Drahtseilklemmen NG 3,00, ähnl. DIN 741, 1/8"
0,10 €
Inhalt:
1 Stck.
Willkommen in unserem neuen Online-Shop! Unser Shop wurde modernisiert und wird laufend erweitert. Bestellungen sind selbstverständlich möglich. Sollten Sie einen Artikel nicht finden, kontaktieren Sie uns gerne persönlich.
00
Tage
00
Std
00
Min
00
Sek
![[DEMO] RabattProz](https://imgproxy.seil-koeppen.de/insecure/rt:fit/w:3000/h:0/g:sm/dpr:1/plain/https://www.seil-koeppen.de/media/2c/45/7d/1719387307/logo.png "[DEMO] RabattProz"){kind=logo}
Rabatt Text für Produktdetailseite
RabattProz
Besonderheiten:
- Klemmbügel: Stahl, verzinkt
- Klemmbacke: Guß, verzinkt
- einfache Handhabung
- entspricht einstiger DIN 741
Produktnummer:
SESZ0031

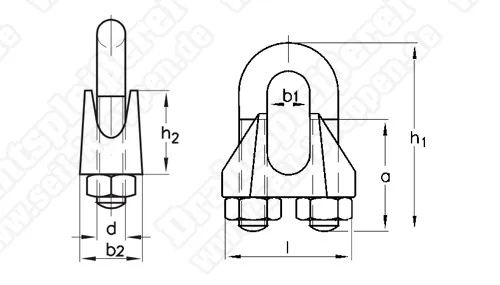

| Seil‑Ø (mm) | Seil‑Ø (Zoll) | a (mm) | b1 (mm) | b2 (mm) | d (mm) | h1 (mm) | h2 (mm) | l (mm) | Gewicht (kg) | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 1/18 | 12 | 4 | 10 | M 4 | 20 | 10 | 21 | 0,070 | SESZ0031 |
| 5 | 3/16 | 13 | 6 | 11 | M 5 | 24 | 10 | 23 | 0,015 | SESZ0033 |
| 6,5 | 1/4 | 15 | 8 | 12 | M 5 | 28 | 11 | 26 | 0,019 | SESZ0035 |
| 8 | 6/16 | 19 | 9 | 14 | M 6 | 34 | 15 | 30 | 0,032 | SESZ0037 |
| 10 | 3/8 | 22 | 11 | 18 | M 8 | 42 | 17 | 34 | 0,066 | SESZ0039 |
| 11 | 7/16 | 22 | 12 | 19 | M 8 | 44 | 18 | 36 | 0,071 | SESZ0041 |
| 13 | 1/2 | 30 | 14 | 23 | M 10 | 55 | 21 | 42 | 0,125 | SESZ0043 |
| 14 | 9/16 | 30 | 15 | 23 | M 10 | 57 | 22 | 44 | 0,140 | SESZ0045 |
| 16 | 5/8 | 33 | 17 | 26 | M 12 | 63 | 26 | 50 | 0,205 | SESZ0047 |
| 19 | 3/4 | 38 | 20 | 29 | M 12 | 75 | 30 | 54 | 0,308 | SESZ0049 |
| 22 | 7/8 | 44 | 23 | 33 | M 14 | 85 | 34 | 61 | 0,357 | SESZ0051 |
| 26 | 1 | 45 | 27 | 35 | M 14 | 95 | 37 | 65 | 0,569 | SESZ0053 |
| 30 | 1 1/8 | 50 | 32 | 37 | M 16 | 110 | 43 | 74 | 0,618 | SESZ0055 |
| 34 | 1 1/4 | 55 | 36 | 42 | M 16 | 120 | 50 | 80 | 0,868 | SESZ0057 |
| 40 | 1 1/2 | 60 | 42 | 45 | M 16 | 140 | 55 | 88 | 1,090 | SESZ0059 |
| 45 | 1 3/4 | 65 | 47 | 49 | M 18 | 165 | 65 | 112 | 1,480 | SESZ0675 |
| 50 | 2 | 67 | 54 | 51 | M 18 | 170 | 67 | 121 | 1,950 | SESZ0677 |
| Durchmesser: | 3.0 |
|---|
Hinweise
weitere Besonderheiten:
- nicht zulässig in Hebezeugen und statischen/dynamischen Systemen
Die Drahtseilklemme darf nicht in Hebezeugen und statischen / dynamischen Systemen eingesetzt werden. Darüber hinaus ist der Einsatz nich zulässig, wenn das Versagen von Verbindungen Personen und Sachwerte gefährden kann.
Bitte weiterführende Hinweise in der Gebrauchs- und Montageanleitung (PDF-Dokument) zur Information beachten.
Anwendung
Klemme ist für die Herstellung von lösbaren Seilendverbindungen geeignet, wenn keine hohen Ansprüche an die Verbindung gestellt werden.
