Blechgreifer Typ VMPW, VEMPW, SVMPW

Rückfragen?

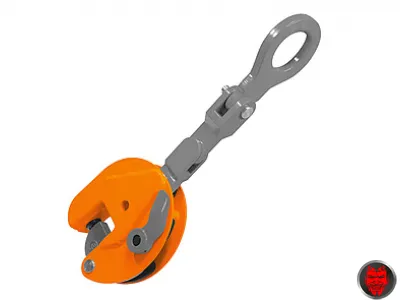

Produktbild
(Abbildung ähnlich)

Maßbild
(Abbildung ähnlich)

Produktbild
(Abbildung ähnlich)

ab 461,03^*€
Zustand: NEU

Merkliste

Greifbereich 0 bis 100 mm

Alternative Benennungen: Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Schraubklemme

Besonderheiten:

Tragfähigkeit 0,75 - 9,0 t
für senkrechtes Heben und Wenden
für Bleche und Stahlplatten geeignet
hohe Klemmkraft
großer Greifbereich
exzellente Qualität und Verarbeitung
Mindestlast 10 %
Dreiwege-Mehrzweck-Tragegelenk
mit Sicherheitshebel

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
VEMPW 1	1,0	0-25	56	45	403	141	37	47	15	4,50	LABG0179	461,03^*
VEMPW 2	2,0	0-35	78	64	516	183	56	56	16	8,00	LABG0115	516,99^*
VEMPW 3	3,0	0-35	78	64	516	183	56	56	16	8,00	LABG0181	580,72^*
VEMPW 4,5	4,5	0-45	85	70	650	228	60	78	20	19,00	LABG0182	784,68^*
VEMPW 6	6,0	0-50	114	75	760	259	82	78	20	25,50	LABG0224	987,24^*
VEMPW 7,5	7,5	0-55	111	75	792	267	70	86	20	30,50	LABG0225	1.328,58^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Lieferant: pewag Deutschland GmbH

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
VMPW 4,5	4,5	0-25	85	70	648	203	60	77	20	17,80	LABG0183	655,09^*
VMPW 6	6,0	0-32	114	75	760	225	78	78	20	24,00	LABG0221	813,01^*
VMPW 7,5	7,5	0-40	111	75	800	246	76	82	20	29,00	LABG0222	1.126,04^*
VMPW 9	9,0	0-55	111	75	792	267	70	86	20	31,00	LABG0223	1.414,28^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Lieferant: pewag Deutschland GmbH

Typ	Traglast	Greifbereich (R)	Abmessungen							Gewicht	Art.-Nr.	Preis
			S	T	U	V	W	X	Y
	(t)	(mm)								(kg)		(EUR)
SVMPW 6	6,0	40-90	114	75	756	275	70	82	20	26,00	LABG0226	1.423,49^*
SVMPW 7,5	7,5	50-100	111	75	695	312	70	86	20	31,50	LABG0227	1.524,04^*
SVMPW 9	9,0	50-100	111	75	792	312	70	86	20	32,50	LABG0228	1.914,26^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Lieferant: pewag Deutschland GmbH

Hinweise

Für einen sicheren Betrieb muss die Mindestlast 10 % der Maximumlast betragen. Bei den Klemmen VMPW, VEMPW, SVMPW ist eine seitliche Belastung der MP - Gabel zu vermeiden. Beim Schrägzug nach vorn und hinten reduziert sich die Tragfähigkeit ebenfalls entsprechend dem Traglastdiagramm. Für den sicheren Betrieb gemäß den Wartungsvorschriften des Herstellers müssen sie in den vorgeschriebenen Intervallen gewartet werden. Es dürfen nur unbeschädigte Hebeklemmen mit lesbarem Tragfähigkeits- und Typenschild und Greifbereichsangaben verwendet werden. Es ist darauf zu achten, dass die Oberfläche des Bleches, wo die Klemme angeschlagen wird, möglichst trocken, fett-, farb-, schmutz-, zunder- und beschichtungsfrei sind, sodass der Kontakt der Zähne zum Hebegut nicht behindert wird bzw. Schutzbeläge die erforderliche Reibung erzeugen können. Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten. Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Anwendung

Hebeklemmen vom Typ VMPW, VEMPW, SVMPW sind bestens geeignete Lastaufnahmemittel für sicheres und schnelles Arbeiten. Das integrierte Dreiwege - Mehrzweck - Traggelenk gestattet das senkrechte Heben, Wenden, Transportieren und Kippen von Blechtafeln und Stahlplatten. Der mit einer Sicherheitsarretierung ausgestattete Blechgreifer hält das Hebegut durch eine interne Vorspannung, auch wenn auf ihn keine Zugkraft einwirkt. Diese arretiert zudem die Klemmbacke und führt zum leichten Ansetzen des Greifers in der geöffneten Stellung. Einsatzgebiete sind unter anderem: Materiallager, Transportwesen, Be- und Entladen von Maschinen und im Vorrichtungsbau.

Datenblatt (1.523,05 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
