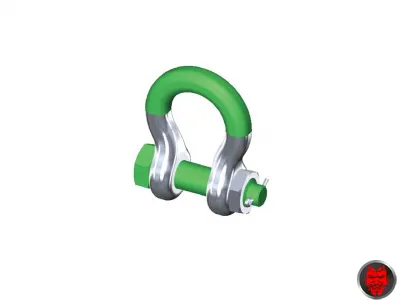

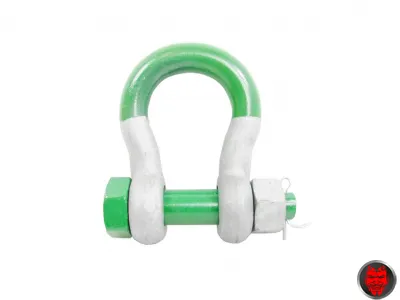

Gk 8 Schäkel Typ Green Pin Super
| Typ | Traglast | Abmessungen | Gewicht | Art.-Nr. | Preis |
|---|
| | | B1 | B2 | B3 | C | D1 | D2 | H | | | |
| | (t) | (mm) | (kg) | | (EUR) |
| 3,30 | 22 | 48 | 31 | 34 | 13,5 | 16 | 51 | 0,40 | SCHFXXXX | Anfrage |
| 5,00 | 27 | 54 | 43 | 40 | 16 | 19 | 64 | 0,73 | SCHFXXXX | Anfrage |
| 7,00 | 31 | 69 | 51 | 46 | 19 | 22 | 76 | 1,19 | SCHF0150 | 46,29* |
| 9,50 | 36 | 80 | 58 | 52 | 22 | 25 | 83 | 1,73 | SCHF0151 | 64,56* |
| 12,50 | 43 | 93 | 68 | 59 | 25 | 28 | 95 | 2,56 | SCHF0007 | 79,61* |
| 15,00 | 47 | 103 | 75 | 66 | 28 | 32 | 108 | 3,60 | SCHF0152 | 106,86* |
| 18,00 | 51 | 115 | 83 | 72 | 32 | 35 | 115 | 4,95 | SCHFXXXX | Anfrage |
| 21,00 | 57 | 127 | 92 | 80 | 35 | 38 | 133 | 6,62 | SCHF0013 | 160,39* |
| 30,00 | 60 | 136 | 99 | 88 | 38 | 42 | 146 | 8,11 | SCHF0003 | 225,86* |
| 40,00 | 74 | 164 | 126 | 103 | 45 | 50 | 178 | 15,00 | SCHFXXXX | Anfrage |
| 55,00 | 83 | 197 | 138 | 117 | 57 | 57 | 197 | 23,00 | SCHFXXXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Lieferant: Van Beest GmbH & Co. KG
Super Green Pin Schäkel
alternative Benennungen: Super Green Pin Schäkel HC 2 geschweifte Form Güteklasse 8 mit Bolzen, Mutter und Splint, Gk 8 Schäkel Typ Green Pin Super mit Schraub- und Splintsicherung
weitere Besonderheiten:
- nach ASME B30.26
- mit Prägungen: Größe, Hersteller, Traglast, CE, Charge
- zulässig in Hebezeugen und statischen Systemen
Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Hinweise
Beim verwendeten Gewinde des Schraubbolzens handelt es sich um kein handelsübliches europäisches Gewinde.
Schäkel sind regelmäßig zu prüfen. Dabei gelten die Vorgaben in den Landesnormen und in der EU-Maschinenrichtlinie. Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Anwendung
Die zulässige Tragfähigkeit WLL beträgt im statischen Belastungsfall zwischen 3,3 bis 55,0 t. Dabei entspricht die Angabe bei Einsatz im geraden Zug entlang der Systemlinie des Schäkels. Biegebeanspruchungen sind nicht zulässig. Schäkel sind auf Grund ihres geringen Eigengewichtes bei hoher Tragfähigkeit vielseitig einsetzbar. Sie dürfen in Hebezeugen und statischen Systemen eingesetzt werden. Diese Schäkel sind als Anschlagmittel für kurzfristige Verbindungen konzipiert.
