Spannschloss DIN 1480 Anschweißenden

Rückfragen?

Produktbild
(Abbildung ähnlich)

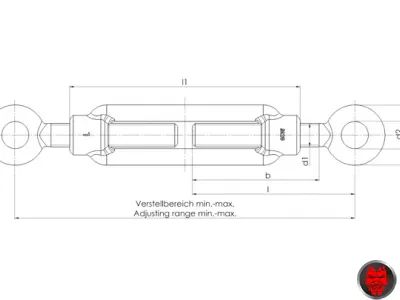

Maßbild
(Abbildung ähnlich)

ab 1,57^*€
Zustand: NEU

Merkliste

Besonderheiten:

Rohstahl S 235 JR (ST37)
entspricht DIN 1480
mit zwei Anschweißenden nach DIN 34828
für Anwendung mit geringen Anforderungen

Nenngröße	Abmessungen					Gewicht	Art.-Nr.	Preis
	b	l₁	l₂	l₅	Spannweg
	(mm)					(kg)		(EUR)
M 6	65	110	120	240 - 320	80	0,093	SESZ0371	1,57^*
M 8	65	110	120	240 - 315	75	0,140	SESZ0373	1,98^*
M 10	75	125	150	300 - 385	85	0,280	SESZ0375	2,88^*
M 12	75	125	150	300 - 380	80	0,400	SESZ0377	4,09^*
M 14	85	140	165	330 - 420	90	0,660	SESZ0379	5,48^*
M 16	100	170	200	400 - 510	110	0,890	SESZ0381	8,23^*
M 20	120	200	220	440 - 570	130	1,600	SESZ0679	11,82^*
M 22	130	220	220	440 - 585	145	2,270	SESZ0385	18,74^*
M 24	150	255	260	520 - 690	170	2,820	SESZ0387	25,94^*
M 27	150	255	260	520 - 680	160	3,790	SESZ0389	33,22^*
M 30	160	255	260	520 - 680	160	4,230	SESZ0391	40,50^*
M 36	180	295	300	600 - 780	180	7,070	SESZ0649	55,05^*
M 42	200	330	350	700 - 900	200	11,600	SESZXXXX	Anfrage
M 48	220	355	380	760 - 955	195	19,000	SESZXXXX	Anfrage
Nenngröße = Gewindedurchmesser
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Spannschloss mit zwei Anschweißenden nach DIN 1480

Alternative Benennungen
Spannschraube mit Anschweißenden, Doppelschraube zwei Anschweißenden, Anschweißenden-Spannschloss, Wantenspanner, Drahtseilspanner

Hinweise

Die sichere Funktionsfähigkeit der Spannschlösser gilt unter normalen Umgebungsbedingungen und –temperaturen als gewährleistet. Stoßartige Belastungen können die Funktion der Bauteile einschränken und die Lebensdauer verringern. Feste Vorgaben zu Prüfzyklen bestehen nicht. Orientierend kann die oben aufgeführte Gebrauchs- und Montageanleitung (siehe PDF-Dokument) genutzt werden.

Anwendung

Spannschlösser lassen sich vielseitig einsetzen. Auf Grund ihrer Konstruktion lassen sich mit ihnen beachtlich Zugkräfte erzeugen. Anderseits werden sie zur Justage von Maschinen- und anderen Bauteilen eingesetzt. Zu den vielen Anwendungsgebieten zählen unter anderem der Brücken- und Hochbau, Ladungssicherung und Verkehrswirtschaft, Schiff- und Maschinenbau, Stahl- und konstruktiver Holzbau u. a..

Montageanleitung für hochfestes Spannschloß (524,31 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
