Anschlagpunkt PLGW Gamma

Rückfragen?

Produktbild
(Abbildung ähnlich)

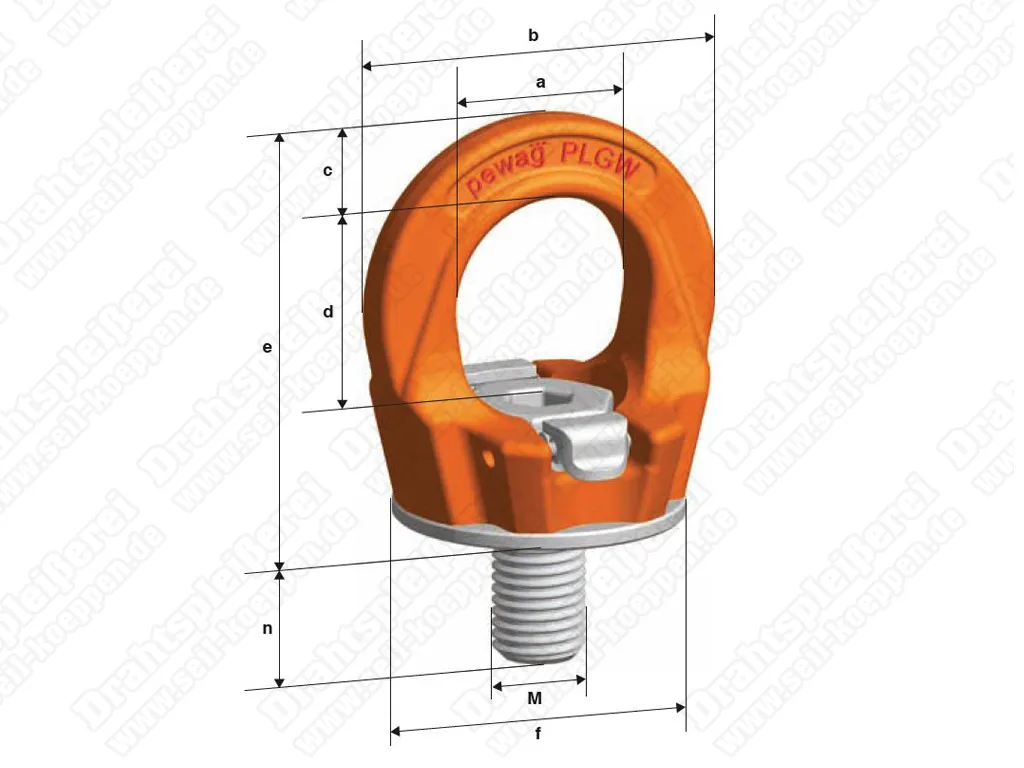

Maßbild
(Abbildung ähnlich)

ab 66,26^*€
Zustand: NEU

Merkliste

Besonderheiten:

gelb pulverbeschichtet
Güteklasse (GK) 10
in maßgefertigter Gewindelänge lieferbar
werkzeuglose Montage
Wirbel unbelastet 360° drehbar

Typ	WLL	M	a	b	c	d	e	f	n		Gewicht	Art.-Nr.	Preis
	(t)	(mm)									(kg)		(EUR)
M8	0,3	M8	25	45	10	27	53	35	15	6	0,17	KEAP0238	66,26^*
M10	0,5	M10	25	45	10	27	53	35	15	6	0,18	KEAP0239	66,96^*
M12	0,7	M12	30	55	12	32	63	43	20	8	0,29	KEAP0172	68,51^*
M16	1,5	M16	35	64	14	36	70	50	25	10	0,45	KEAP0173	79,91^*
M20	2,0	M20	40	69	16	41	78	54	30	12	0,58	KEAP0174	90,74^*
M24	3,0	M24	50	86	18	50	97	69	35	14	1,10	KEAP0240	119,72^*
M30	4,0	M30	60	110	25	60	114	90	45	17	2,20	KEAP0241	184,43^*
M36	7,0	M36	70	132	31	70	136	108	55	19	3,90	KEAP0242	268,82^*
M42	9,0	M42	80	152	36	76	153	126	65	22	5,80	KEAP0243	363,31^*
M48	12,0	M48	95	179	42	95	179	148	75	24	8,90	KEAP0244	427,39^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Tragfähigkeit in Abhängigkeit von der Nutzung

Typ	1-Strang	2-Strang	1-Strang	2-Strang	2-Strang			3- oder 4-Strang
Angabe in t
	0°	0°	90°	90°	0°- 45°	45°- 60°	unsym.	0°- 45°	45°- 60°	unsym.
...M 8	0,8	1,6	0,3	0,6	0,4	0,3	0,3	0,6	0,4	0,3
...M10	1,1	2,2	0,5	1,0	0,7	0,5	0,5	1,0	0,7	0,5
...M12	2,0	4,0	0,7	1,4	1,0	0,7	0,7	1,4	1,0	0,7
...M16	4,0	8,0	1,5	3,0	2,1	1,5	1,5	3,0	2,2	1,5
...M20	4,5	9,0	2,0	4,0	2,8	2,0	2,0	4,2	3,0	2,0
...M24	5,0	10,0	3,0	6,0	4,2	3,0	3,0	6,2	4,5	3,0
...M30	10,0	20,0	4,0	8,0	5,6	4,0	4,0	8,2	6,0	4,0
...M36	15,0	30,	7,0	14,0	9,8	7,0	7,0	14,7	10,5	7,0
...M42	22,0	44,0	9,0	18,0	12,6	9,0	9,0	18,9	13,5	9,0
...M48	30,0	60,0	12,0	24,0	16,8	12,0	12,0	25,0	18,0	12,0
Anzugsmoment: Nur mit der Hand festziehen
Sicherheitsfaktor: 4 (in alle Richtungen der Traglast)

Typ	WLL	M	a	b	c	d	e	f	n_max		Gewicht	Art.-Nr.	Preis
	(t)	(mm)									(kg)		(EUR)
M8 - ML	0,3	M8	25	45	10	27	53	35	90	6	0,17	KEAP0250	98,76^*
M10 - ML	0,5	M10	25	45	10	27	53	35	160	6	0,18	KEAP0251	100,87^*
M12 - ML	0,7	M12	30	55	12	32	63	43	160	8	0,29	KEAP0252	123,66^*
M16 - ML	1,5	M16	35	64	14	36	70	50	160	10	0,45	KEAP0253	126,19^*
M20 - ML	2,0	M20	40	69	16	41	78	54	160	12	0,58	KEAP0254	148,70^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Tragfähigkeit in Abhängigkeit von der Nutzung

Typ	1-Strang	2-Strang	1-Strang	2-Strang	2-Strang			3- oder 4-Strang
Angabe in t
	0°	0°	90°	90°	0°- 45°	45°- 60°	unsym.	0°- 45°	45°- 60°	unsym.
...M 8	0,8	1,6	0,3	0,6	0,4	0,3	0,3	0,6	0,4	0,3
...M10	1,1	2,2	0,5	1,0	0,7	0,5	0,5	1,0	0,7	0,5
...M12	2,0	4,0	0,7	1,4	1,0	0,7	0,7	1,4	1,0	0,7
...M16	4,0	8,0	1,5	3,0	2,1	1,5	1,5	3,0	2,2	1,5
...M20	4,5	9,0	2,0	4,0	2,8	2,0	2,0	4,2	3,0	2,0
...M24	5,0	10,0	3,0	6,0	4,2	3,0	3,0	6,2	4,5	3,0
...M30	10,0	20,0	4,0	8,0	5,6	4,0	4,0	8,2	6,0	4,0
...M36	15,0	30,	7,0	14,0	9,8	7,0	7,0	14,7	10,5	7,0
...M42	22,0	44,0	9,0	18,0	12,6	9,0	9,0	18,9	13,5	9,0
...M48	30,0	60,0	12,0	24,0	16,8	12,0	12,0	25,0	18,0	12,0
Anzugsmoment: Nur mit der Hand festziehen
Sicherheitsfaktor: 4 (in alle Richtungen der Traglast)

Bei Bestellung eines PLGW in Sonderlänge muss die benötigte Gewindelänge "L" ermittelt und individuell in die Bestellmaske eintragen werden!

Typ	WLL	M	a	b	c	d	e	f	n_max		Gewicht	Art.-Nr.	Preis
	(t)	(mm)									(kg)		(EUR)
M8 - SL	0,3	M8	25	45	10	27	53	35	90	6	0,17	KEAP0245	109,87^*
M10 - SL	0,5	M10	25	45	10	27	53	35	160	6	0,18	KEAP0246	114,94^*
M12 - SL	0,7	M12	30	55	12	32	63	43	160	8	0,29	KEAP0247	140,26^*
M16 - SL	1,5	M16	35	64	14	36	70	50	160	10	0,45	KEAP0248	145,89^*
M20 - SL	2,0	M20	40	69	16	41	78	54	160	12	0,58	KEAP0249	170,51^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Gewindelänge (L) ermitteln
L = H + S + K + X
H = Materialhöhe, K = Höhe der Mutter (abhängig von Gewindegröße der Schraube)
S = Dicke der Beilagscheibe, X = Schraubenüberstand (doppelte Steigung der Schraube)
L_max = n_max

Tragfähigkeit in Abhängigkeit von der Nutzung

Typ	1-Strang	2-Strang	1-Strang	2-Strang	2-Strang			3- oder 4-Strang
Angabe in t
	0°	0°	90°	90°	0°- 45°	45°- 60°	unsym.	0°- 45°	45°- 60°	unsym.
...M 8	0,8	1,6	0,3	0,6	0,4	0,3	0,3	0,6	0,4	0,3
...M10	1,1	2,2	0,5	1,0	0,7	0,5	0,5	1,0	0,7	0,5
...M12	2,0	4,0	0,7	1,4	1,0	0,7	0,7	1,4	1,0	0,7
...M16	4,0	8,0	1,5	3,0	2,1	1,5	1,5	3,0	2,2	1,5
...M20	4,5	9,0	2,0	4,0	2,8	2,0	2,0	4,2	3,0	2,0
...M24	5,0	10,0	3,0	6,0	4,2	3,0	3,0	6,2	4,5	3,0
...M30	10,0	20,0	4,0	8,0	5,6	4,0	4,0	8,2	6,0	4,0
...M36	15,0	30,	7,0	14,0	9,8	7,0	7,0	14,7	10,5	7,0
...M42	22,0	44,0	9,0	18,0	12,6	9,0	9,0	18,9	13,5	9,0
...M48	30,0	60,0	12,0	24,0	16,8	12,0	12,0	25,0	18,0	12,0
Anzugsmoment: Nur mit der Hand festziehen
Sicherheitsfaktor: 4 (in alle Richtungen der Traglast)

Anschlagpunkt Typ PLGW

Alternative Benennungen: Anschlagpunkt zum Einschrauben, Einschraubpunkt, Einschraubwirbel

weitere Besonderheiten:

nach Richtlinie 2006/42/EG bzw. MSV 2010
nicht für Bewegung unter Last

Die Anschlagwirbel mit Bügel sind vor jedem Gebrauch, aber mindestes einmal jährlich auf offensichtliche Mängel zu prüfen. Die Prüfung hat von Sachkundigen gemäß der mitgelieferten Montageanweisung zu erfolgen. Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt mitgeliefert. Gerne stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Lieferant: pewag Deutschland GmbH

Hinweise

schraubbarer Anschlagpunkt PLGW, Nutzungshinweise Der drehbar gelagerte Anschlagpunkt ist nicht für Betrieb unter Last geeignet. Er ist gemäß der vorstehenden Tabelle nutz- und belastbar! Anschlagpunkte sind nur in die Richtung der Ringachse mit der maximalen WLL belastbar! (siehe Grafiken) Zudem ist das unbeabsichtigte Hängenbleiben des zu hebenden Objektes im Hebebetrieb sicher auszuschließen.

Anschlagwirbel sind vor jedem Gebrauch, aber mindestes einmal jährlich auf offensichtliche Mängel zu prüfen. Die Prüfung hat von Sachkundigen gemäß der mitgelieferten Montageanweisung zu erfolgen. Eine Gebrauchs- und Montageanleitung wird mit jedem Produkt mitgeliefert. Bitte weiterführende Hinweise, siehe PDF-Dokument, beachten. Gerne stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Anwendung

Die zulässige Tragfähigkeit WLL beträgt je nach Ausführung zwischen 0,3 bis 12,0 t. Der Einschraubpunkt Typ PLGW ist zum werkzeuglosen Einschrauben in Maschinenteile, Fahrzeugaufbauten und ähnliche Baugruppen geeignet. Die Bauteile können als Einhängepunkte für Anschlag- und Zurrmittel genutzt werden.

Gebrauchs- und Montageanleitung (790,19 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
