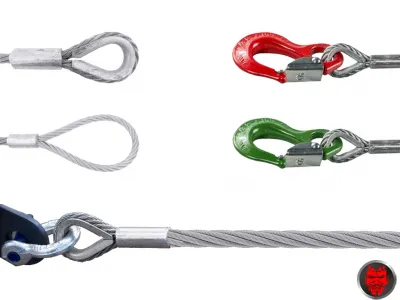

Seile konfigurieren

konfigurierter Seil-Einzelstrang

Spezialseile

Python, Flameshield....

NIRO Seile

verschiedene Ausführungen

Seilschlaufen

metrisches & Rundgewinde

Tauwerke

Hanf-, Perlon-, Polypropylenseile

Seilklemmen

Klemm- und Pressverbindungen

Kauschen

Standard- und Sonderlösungen

Schäkel

Standard- u. Sonderlösungen

Spannschlösser

Spannschrauben und Wantenspanner

Zubehör

Drahtseilscheren & Haken

Wissenswertes über Drahtseile

Überblick

Schema Drahtseilaufbau

Drahtseile sind ein wichtiges und hoch beanspruchbares Element in der Förder- und Hebetechnik. Sie finden in nahezu jedem Bereich der Volkswirtschaft und beim Militär Anwendung.

Standarddrahtseile bestehen aus:

  • einer produktspezifischen Anzahl von Einzeldrähten, die zu einer Litze verseilt werden
  • einzelne Litzen, die um einen Kern oder Seele (z. B. Faser oder Stahl) geschlagen werden

Übrigens: Bevor es Drahtseile gab, wurden Seile aus Naturfasern (Hanf, Manila etc.) hergestellt. Der Beruf nannte sich Reepschläger. Der Reepschläger hat seine Taue auf der Reeperbahn gefertigt.

Drahtseil auf Trommeln

In kaum einem anderen Produktionsbereich sind sich die Fertigprodukte in Ihrem Aussehen so ähnlich und in ihren technischen Paramatern doch so verschieden.

Beispiel: Drahtseil 20 mm 6 - litzig, dieses Seil kann aus: 42, 56, 114, 126, 152, 210, 216, 222, 281, 288, 294 oder aus 1967 Einzeldrähten bestehen.

Deshalb ist es bei einer Seilauswahl wichtig, die möglichst exakten Anforderungen für das gesuchte Drahtseil zu ermitteln. Nur dann ist eine optimale Produktauswahl unter den vielen im Markt angebotenen Drahtseiltypen möglich. Im Zweifelsfall empfiehlt es sich, den Händler oder den Hersteller zu Rate zu ziehen.

Unser Motto: „ für jede Anwendung gibt es das passende Drahtseil“


Einteilung nach dem Einsatzzweck

Stehende Seile oder auch "Gut" genannt finden Anwendung als Abspannseile für Masten (z. B. Fernmeldeanlagen), Ausleger (Nackenseile) für Krane oder als Führungsseile.

Tragseile finden Anwendung bei Fördermitteln, auf denen Rollen laufen. z. B. Arbeitsbühnen, Fassadenbau, Skilifte, Brückenaufhängungen (wie u. a. Golden Gate Bridge).

Laufende Seile finden Anwendung, wenn Seile über Rollen und Seilscheiben laufen oder auf Trommeln gewickelt werden, wie Schrapperseile (Betonmisch.-Asphaltmischanlagen), Hubseile (mobil Krane, Baggerseile), Kranseile (Auslegerverstellseile), Aufzugsseile (Lastenaufzug, Personenaufzug), Zugseile für Skigondeln die auf dem Tragseil fahren.

Eigenschaften

Drahtseile haben eine hohe Tragkraft. Diese resultiert aus der Kraftverteilung auf die vielen einzelnen Drähte, aus denen ein Drahtseil besteht. Drahtseile besitzen eine hohe Verschleißfestigkeit, geringe Ermüdungserscheinung und hohe Korrosionsbeständigkeit. Dennoch müssen in der Praxis mögliche Einbußen bei der Festigkeit beachtet werden.

Diese treten vornehmlich als

  • Verschleiß in Form von Abrieb über Laufrollen
  • Ermüdung durch Hin- und Herbiegen beim Umschlingen von Rollen und Trommeln
  • Korrosion durch eindringende korrodierende Flüssigkeiten und Dämpfe auf

Drahtseile können mit großen Arbeitsgeschwindigkeiten betrieben werden z. B. Personenaufzüge in Wolkenkratzern. Diese fahren mit bis zu 60 km/h in den Gebäuden.

  • Drahtseile sind je nach Konstruktion temperaturabhängig eingeschränkt einsetzbar:
    • mit Fasereinlage nicht über 100 °C
    • mit Stahleinlage bis 150 °C
  • Sonderanwendungen finden keine Betrachtung!

Sicherheit

Drahtseile müsse in regelmäßigen Zeitabständen auf der gesamten Länge untersucht werden. Besonderes Augenmerk ist dabei auf die Bereiche, die über Rollen geführt oder umgelenkt werden, zu legen. Weiterhin sind die Endbefestigungen (Vergüsse, Verpressungen, etc.) auf Korrosion, Drahtbrüche, Verformungen oder sonstige unzulässige Veränderungen zu kontrollieren. Die Ablegereife (zwingender Austausch des Drahtseiles) richtet sich nach den Betriebsvorschriften des Herstellers oder anderwärtig festgelegten Werten.


Endbefestigungen und Verbindungen

In der unten stehenden Tabelle werden die zu beachtenden Minderungsfaktoren in Abhängigkeit von der Umgebungstemperatur, der Beschaffenheit des Seiles und der Seilverbindungen dargestellt.

Anschlagdrahtseile die entsprechend der vorgegeben Einsatzbedingungen eingesetzt werden, haben keine dauerhafte Minderung der Tragfähigkeit zur Folge.

Sollen Drahtseile außerhalb der hier aufgeführten Temperaturbereiche eingesetzt werden müssen, helfen wir Ihnen gerne bei der Auswahl und Beschaffung geeigneter Seile weiter.

Unbekannte Drahtseile und Tauwerke reaktivieren

No-Name_Stahlseile bestimmen und zertifizieren

unbekannter Seilprüfling zur BestimmungUnbekannte Seile - was tun?

Gute und damit nachvollziehbare Dokumentation erspart Arbeit, Zeit und Mühe. Das gilt umso mehr, wenn es sich um sicherheitsrelevante Bauteile, wie Stahlseile und Tauwerke handelt. Doch was soll man tun, wenn hunderte Meter hochwertigen Seils nicht mehr sicher identifiziert werden können?

Bestimmung von Seilen

Für das Team der Drahtspleißerei Köppen GmbH ist die Bestimmung der wichtigsten Seilparameter kein unüberwindbares Hindernis. Dazu werden die wirklichen Bruchkräfte der No-Name-Seile mit  einem zerstörungsintensiven  Messverfahren bestimmt und rechtssicher dokumentiert. Mit der nachfolgenden Sichtprüfung werden mögliche Schadstellen aufgespürt und ausgebessert. Daran schließt sich die Ermittlung der Seillänge des Prüflings an.

Lagerplatz für geprüfte SeileStahlseilreaktivierung

Abschließend erfolgt an den Seilenden die Fixierung einer fortlaufenden Prüfnummer. Diese korrespondiert mit der technischen Dokumentation, die zu jedem geprüften Stahlseil  mitgeliefert wird. Mit diesem praxiserprobten Prüfverfahren lassen sich sicherheitsrelevante und langlebige Wirtschaftsgüter, wie Stahlseile und Tauwerke wieder der Volkswirtschaft zuführen.

Stand: September 2014/ Juni 2015, Text und Fotos wodtke media
