Elektroseilwinde RPE

Rückfragen?

Produktbild Elektroseilwinde RPE
(Abbildung ähnlich)

Massbild Elektroseilwinde RPE
(Abbildung ähnlich)

Seilablauf Elektroseilwinde RPE
(Abbildung ähnlich)

Produktbild
(Abbildung ähnlich)

ab 1.811,18^*€
Zustand: NEU

Merkliste

Elektrobauwinde RPE

Alternative Benennungen
Seilwinde, Bremswinde, Handseilwinde, Hubwinde, Konsolenwinde, Kompaktseilwinde, Wandseilwinde, Stirnradwandwinde, Handkurbelwinde

Besonderheiten

integrierter Bremsmotor
einfaches Heben und Ziehen
einstellbare Rutschkupplung
Stirnradgetriebe
Federdruck-Scheibenbremsen
mehrlagige Bewickelung
integrierter Not-Aus-Taster

Hubwinde RPE

Typ	Zugkraft	Hubgeschwin- digkeit**	ED***	nutzbare Seillänge				Gewicht ohne Seil	Art.-Nr.	Preis
Typ	Zugkraft	Hubgeschwin- digkeit**	ED***	1.Lage	2.Lage	3.Lage	4.Lage	Gewicht ohne Seil	Art.-Nr.	Preis
	(daN)	(m/min)	(%)	(m)				(kg/Stck.)		(€)
RPE 2-13	250	13,0	40	11,2	24,4	38,8	54,5	31,8	WIWE0011	Anfrage
RPE 5-6	500	6,5	40	7,0	16,4	27,0	38,8	32,8	WIWE0007	3.086,86^*
RPE 5-12	500	12,0	40	12,7	28,9	46,6	65,9	75,4	WIWE0012	1.811,18^*
RPE 9-6	990	6,0	40	10,2	23,0	37,4	-	76,0	WIWE0009	3.384,36^*
RPE 10-6	1000	6,0	40	10,2	23,0	37,4		76,9	WIWE0013	3.240,37^*
in der oberen Seillage, * bei 120 c/h
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Auswahltabelle für Elektroseilwinde Typ RPE (COLUMBUS McKINNON Engineered Products GmbH)

Modelle mit glatter und gerillter Seiltrommel erhalten Sie bei uns auf Anfrage!

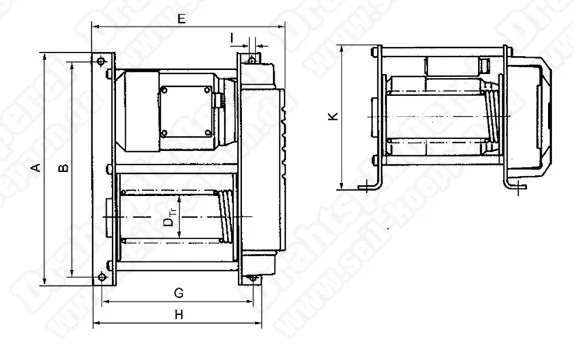

Abmaße für Elektrobauwinde RPE

Typ	Motor- leistung	Spannung	empf. Seil- festigkeit	Seildurch- messer	A	B	D_Tr	E	G	H	I	K
	(kW)	(V)	(N/mm²)	(mm²)	(mm)
RPE 2-13	0,55	230/400	1770⁺	4	405	375	76	336	260	290	11	250
RPE 5-6	0,55	230/400	1770⁺	6	405	375	76	336	260	290	11	250
RPE 5-12	1,10	230/400	1770⁺	6	425	485	108	465	345	380	13	340
RPE 9-6	1,10	230/400	1770⁺	8	525	485	108	465	345	380	13	340
RPE 10-6	1,10	230/400	1770⁺	8	525	485	108	465	345	380	13	340
⁺ empfohlenes Drahtseil DIN 3069 SE-1770

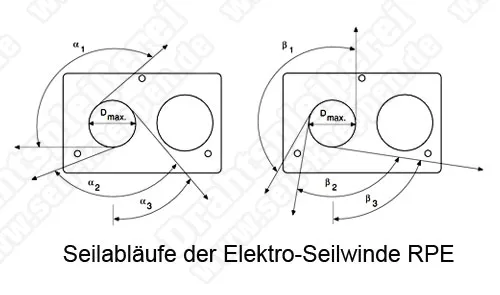

Seilabläufe der Elektroseilwinde RPE

Typ	α1	α2	α3	β1	β2	β3
RPE 2-13	130°	110°	40°	150°	90°	80°
RPE 5-6	130°	110°	40°	150°	90°	80°
RPE 5-12	145°	125°	50°	155°	100°	83°
RPE 9-6	145°	125°	50°	155°	100°	83°
RPE 10-6	145°	125°	50°	155°	100°	83°

Anwendung
Die Elektroseilwinde RPE ist der ideale Helfer beim Heben und Ziehen von Lasten. Die Hubwinde ist flexibel einsetzbar und zeichnet sich durch ihre kompakte Würfelform aus.

Robustheit und Vielseitigkeit ermöglichen Einsätze in nahezu jeder Lage.

Für das Modell RPE gibt es optional viele Ausstattungsmöglichkeiten:

Verschiedene Trommelausführungen
Rutschkupplung
Getriebeendschalter
Schlaffseilschalter
Frequenzumrichter

Hinweise
Sicherheitsbewusstes Arbeiten

Erst Betriebsanleitung lesen.
Immer sicherheits- und gefahrenbewusst arbeiten.
Hubgerät und Last während aller Bewegungen beobachten.
Schäden und Mängel sofort dem Verantwortlichen melden.
Gerät erst reparieren, dann weiterarbeiten!
Last in gehobenem Zustand nicht unbeaufsichtigt lassen.
Gerät schlag- und stoßfrei transportieren, gegen Umfallen oder Umkippen sichern
Nicht für Personentransport verwenden

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Detailliertes Massbild für Elektroseilwinde RPE

Betriebsanleitung Elektroseilwinde RPE (348,09 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
