0,5 bis 20,0 t mit Handkette
HTG-A = Rollkatze fürTrägerflanschbreite bis 220mm, Trägerflanschdicke bis ma. 25mm
HTG-B = Rollkatze fürTrägerflanschbreite bis 300mm bzw. 310mm, Trägerflanschdicke bis max. 40mm
Alternative Benennungen: Haspelfahrwerk, Haspelkettenlaufkatze, Laufkatze
Besonderheiten:
- optimale Laufeigenschaften
- kugelgelagerte Laufrollen
- weiter Trägerbereich
- Laufrollen für maximale Trägerflanschbreite 14%
- Kippsicherung
- Radbruchstützen
- mit Feststellvorrichtung auf Anfrage
Komponenten:
- 3,00 m endlose Handkette, Nutzlänge 1,50 m
Mindestens einmal jährlich müssen Lastaufnahmemittel von einem Sachkundigen geprüft werden!
Gern stehen wir Ihnen zur Seite.Unsere Prüfkosten finden Sie hier.
Typ | Tragfähigkeit | Flanschbreite | Handkraft bei Nennlast | min. Kurvenradius | Gewicht² | Art.-Nr. | Preis |
---|
| (t) | (mm) | (daN) | (m) | (kg) | | (EUR) |
| 0,5 | 50-220 | 3 | 0,90 | 9,7 | HZFW0031 | 423,26* |
| 1,0 | 50-220 | 6 | 0,90 | 11,2 | HZFW0033 | 476,17* |
| 2,0 | 66-220 | 7 | 1,15 | 18,0 | HZFW0067 | 584,69* |
| 3,0 | 74-220 | 7 | 1,40 | 35,4 | HZFW0052 | 755,63* |
| 5,0 | 90-220 | 9 | 1,80 | 51,8 | HZFW0068 | 1.104,27* |
² ohne Handkette *Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung |

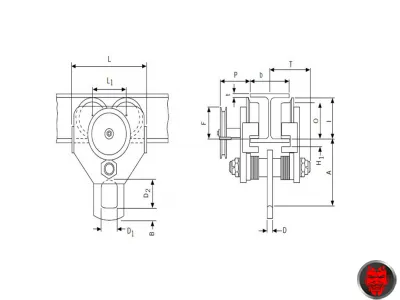

Typ | Abmessungen |
---|
| A | D | D1 | D2 | F | F1 | H1 | I |
| L | L1 | O | P | P1 | P2 | P3 | L3 |
| (mm) |
| 77 | 16 | 25 | 30 | 91,5 | 46 | 30,5 | 76,5 |
| 260 | 130 | 60 | 110 | 168 | 146 | 194 | 346 |
| 82,5 | 17 | 30 | 35 | 91,5 | 46 | 30,5 | 76,5 |
| 260 | 130 | 60 | 110 | 168 | 150 | 194 | 346 |
| 98,5 | 22 | 40 | 47 | 90,5 | 46 | 30,5 | 98 |
| 310 | 150 | 80 | 110 | 168 | 155 | 194 | 396 |
| 114 | 26 | 48 | 58 | 107,5 | 46 | 30 | 132,5 |
| 390 | 180 | 112 | 110 | 168 | 160 | 195 | 476 |
| 132,5 | 33 | 60 | 70 | 149,5 | 45,5 | 3 | 148,5 |
| 450 | 209 | 125 | 110 | 168 | 167,5 | 195 | 556 |
Lieferant Columbus McKinnoen
Typ | Tragfähigkeit | Flanschbreite | Handkraft bei Nennlast | min. Kurvenradius | Gewicht² | Art.-Nr. | Preis |
---|
| (t) | (mm) | (daN) | (m) | (kg) | | (EUR) |
| 0,5 | 160-300 | 3 | 0,90 | 12,6 | HZFW0069 | 576,56* |
| 1,0 | 160-300 | 6 | 0,90 | 14,1 | HZFW0035 | 633,53* |
| 2,0 | 160-300 | 7 | 1,15 | 21,3 | HZFW0070 | 763,77* |
| 3,0 | 160-300 | 7 | 1,40 | 39,2 | HZFW0071 | 1.060,86* |
| 5,0 | 180-300 | 9 | 1,80 | 56,0 | HZFW0072 | 1.432,57* |
| 8,0 | 125-310 | 14 | 1,80 | 104,0 | HZFW0073 | 2.355,06* |
| 10,0 | 125-310 | 14 | 1,80 | 104,0 | HZFW0074 | 2.386,26* |
| 15,0 | 125-310 | 29 | 5,00 | 230,0 | HZFW0075 | 5.258,18* |
| 20,0 | 125-310 | 29 | 5,00 | 230,0 | HZFW0076 | 5.416,90* |
*mit Doppelfahrwerk ² ohne Handkette *Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung |
Typ | Abmessungen |
---|
| A | B | D | D1 | D2 | F | F1 | H1 | I | L |
| L1 | L2 | O | P | P1 | P2 | T | L3 | P3 | |
| (mm) |
| 92 | - | 16 | 25 | 30 | 91,5 | 46 | 45,5 | 76,5 | 260 |
| 130 | - | 60 | 110 | 168 | 187 | - | 346 | 194 | |
| 97,5 | - | 17 | 30 | 35 | 91,5 | 46 | 45,5 | 76,5 | 260 |
| 130 | - | 60 | 110 | 168 | 187 | - | 346 | 194 | |
| 113,5 | - | 22 | 40 | 47 | 90,5 | 46 | 45,5 | 98 | 310 |
| 150 | - | 80 | 110 | 168 | 189,5 | - | 396 | 194 | |
| 129 | - | 26 | 48 | 58 | 107,5 | 46 | 45 | 132,5 | 390 |
| 180 | - | 112 | 110 | 168 | 191,5 | - | 476 | 195 | |
| 147,5 | - | 33 | 60 | 70 | 149,5 | 45,5 | 45 | 148,5 | 450 |
| 209 | - | 125 | 110 | 168 | 191,5 | - | 556 | 195 | |
| 276 | 52 | 30 | 80 | 114 | 113 | 77 | 45 | 170 | 430 |
| 200 | - | 150 | 163 | 193 | - | 270 | 536 | - | |
| 276 | 52 | 30 | 80 | 114 | 113 | 77 | 45 | 170 | 430 |
| 200 | - | 150 | 163 | 193 | - | 270 | 536 | - | |
* | 270 | 70 | 35 | 110 | 155 | 113 | - | 45 | 170 | 870 |
| 200 | 115 | 150 | 163 | - | - | 270 | 976 | - | |
* | 270 | 70 | 35 | 110 | 155 | 113 | - | 45 | 170 | 870 |
| 200 | 155 | 150 | 163 | - | - | 270 | 976 | - | |
Lieferant Columbus McKinnoen
Hinweise
Prüfen Sie vor jedem Arbeitsbeginn die Haspelkettenlaufkatze HTG einschließlich der Tragemittel, Ausrüstung und Tragkonstruktion auf Mängel und Fehler.
Mindestens einmal jährlich müssen Lastaufnahmemittel von einem Sachkundigen geprüft werden!
Gern stehen wir Ihnen zur Seite.Unsere Prüfkosten finden Sie hier.
Anwendung
Die Laufkatze HTG von YALE eignet sich bestens zum Ziehen oder Verschieben von Lasten. Das Flanschfahrwerk garantiert optimale Laufeigenschaften bei einem weiten Trägerbereich.
