Einfachwirkd. m. Federrückzug 12-93t

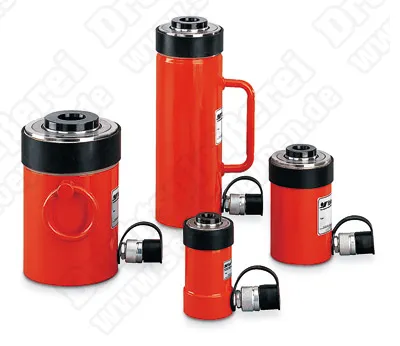

Produktbild
(Abbildung ähnlich)

Modell YCS

Yale ChroMo-Design.
max. Betriebsdruck 700 bar.
einfachwirkend mit Federrückzug.
große durchgehende Mittelbohrung.
Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
doppelte Bronzeführung der hartverchromten Kolbenstange.
mit metrischen Befestigungsgewinden am Zylind gehäuse und in der Kolbenstange.
vollbelastbarer Kolben-Endanschlag.
mit auswechselbarem, gehärtetem Druckstück.
mit Schmutzabstreifer innen und außen.
Ölanschlussgewinde 3/8 NPT.
einschließlich Kupplungsmuffe Modell CFY-1.
ab Modell YCS-21/150 mit Tragegriff.
ab Modell YCS-57/70 mit zwei Trageringen.

Zylinderklasse t	Typ	max. Druck- Zugkraft kN	Hub mm	Durchgangs- bohrung Durchmesser mm	Artikel - Nr.
12	YCS-12/40	120	40	20	150873
12	YCS-12/75	120	75	20	150880
21	YCS-21/50	214	50	27	150897
21	YCS-21/150	214	150	27	150903
33	YCS-33/60	335	60	33	150910
33	YCS-33/150	335	150	33	150927
57	YCS-57/70	567	70	42	150934
62	YCS-62/150	618	150	55	150941
93	YCS-93/75	930	75	80	150958

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
