| Typ | Traglast | Abmessungen | Gewicht | Art.-Nr. | Preis |
|---|
| | | d1 | d2 | d3 | d4 | h | k | | | |
| | (t) | (mm) | (kg) | | (EUR) |
| 0,08 | M 6 | 20 | 36 | 20 | 36 | 8 | 0,05 | NIKT0134 | 3,24* |
| 0,14 | M 8 | 20 | 36 | 20 | 36 | 8 | 0,05 | NIKT0136 | 3,24* |
| 0,23 | M 10 | 25 | 45 | 25 | 45 | 10 | 0,09 | NIKT0138 | 5,49* |
| 0,34 | M 12 | 30 | 54 | 30 | 53 | 12 | 0,16 | NIKT0140 | 9,16* |
| 0,70 | M 16 | 35 | 63 | 35 | 62 | 14 | 0,24 | NIKT0142 | 13,49* |
| 1,20 | M 20 | 40 | 72 | 40 | 71 | 16 | 0,36 | NIKT0144 | 20,46* |
| 1,80 | M 24 | 50 | 90 | 50 | 90 | 20 | 0,72 | NIKT0146 | 42,41* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
weitere Besonderheiten:
- die angegebende Traglast darf nicht überschritten werden
- zur dauerhaften Befestigung
- Vorteile: schnelle Montage, sicheres Arbeiten und hohe Tragfähigkeiten
Es ist erforderlich, Ringmuttern in regelmäßigen Abständen, die in den jeweiligen nationalen Normen oder / und der EU - Maschinenrichtlinie festgelegt sind, einer sicherheitstechnischen Überprüfung zu unterziehen. Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Hinweise

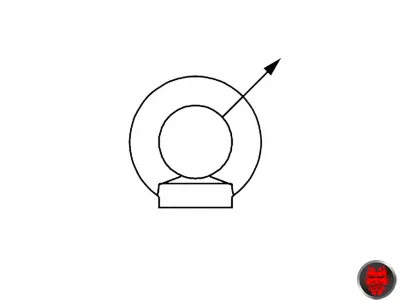

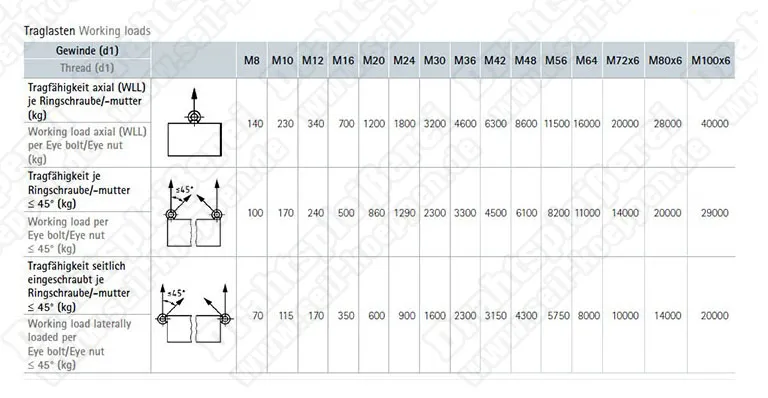

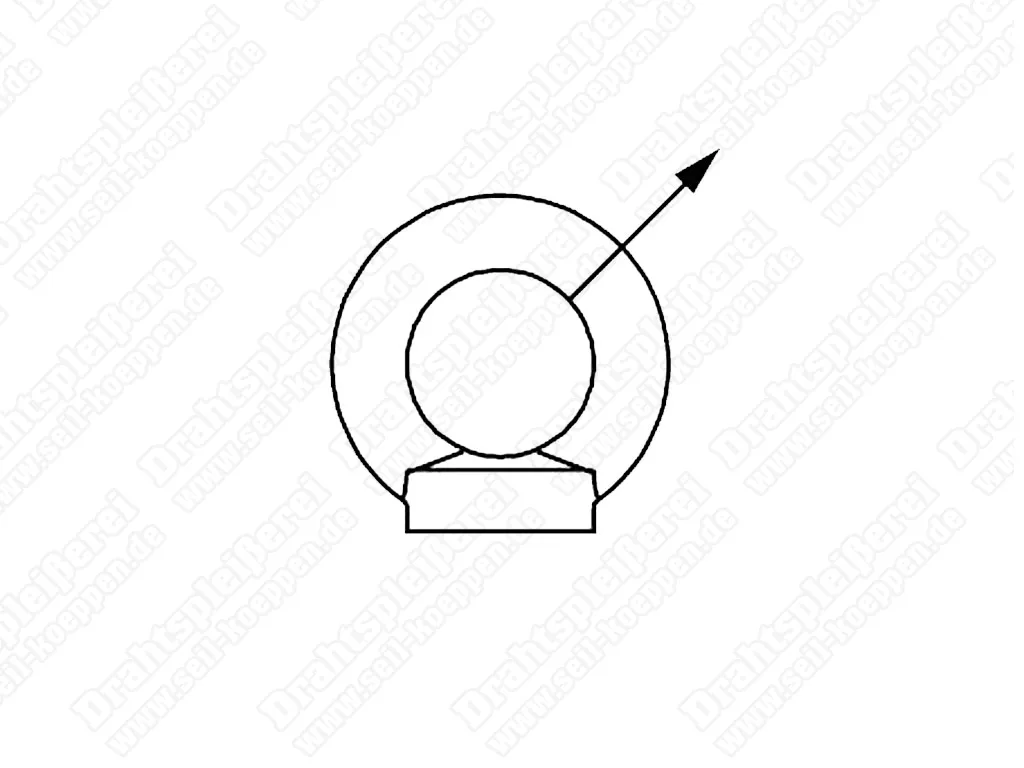

Ringmuttern müssen vollständig aufgeschraubt sein. Ringmuttern müssen eben und vollflächig auf der Auflagefläche aufliegen. Bei Verwendung von Ringmuttern muss die Länge des Gegengewindes ausreichend sein. Die Schraube muss vollständig in den Bund (Maß „e“) eingeschraubt werden. Eingeleitete Kräfte müssen vom Grundwerkstoff ohne die Sicherheit beeinträchtigende Verformungen aufgenommen werden können. Die in den Tabellen angegebenen Tragfähigkeiten für die jeweilige Belastungsrichtungen dürfen keinesfalls überschritten werden. Ringmuttern sind so zu positionieren, das Seitenzug vermieden wird. Die Krafteinleitung muss in Richtung der Ringebene erfolgen. Ringmuttern müssen vor dem Gebrauch auf festen Sitz und augenfällige Beschädigungen (z. B.: Korrosion, Verformung) untersucht werden. Schadhafte Bauteile dürfen nicht verwendet werden und müssen ausgetauscht werden. Es ist erforderlich, Ringmuttern in regelmäßigen Abständen, die in den jeweiligen nationalen Normen oder / und der EU - Maschinenrichtlinie festgelegt sind, einer sicherheitstechnischen Überprüfung zu unterziehen.
Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Anwendung

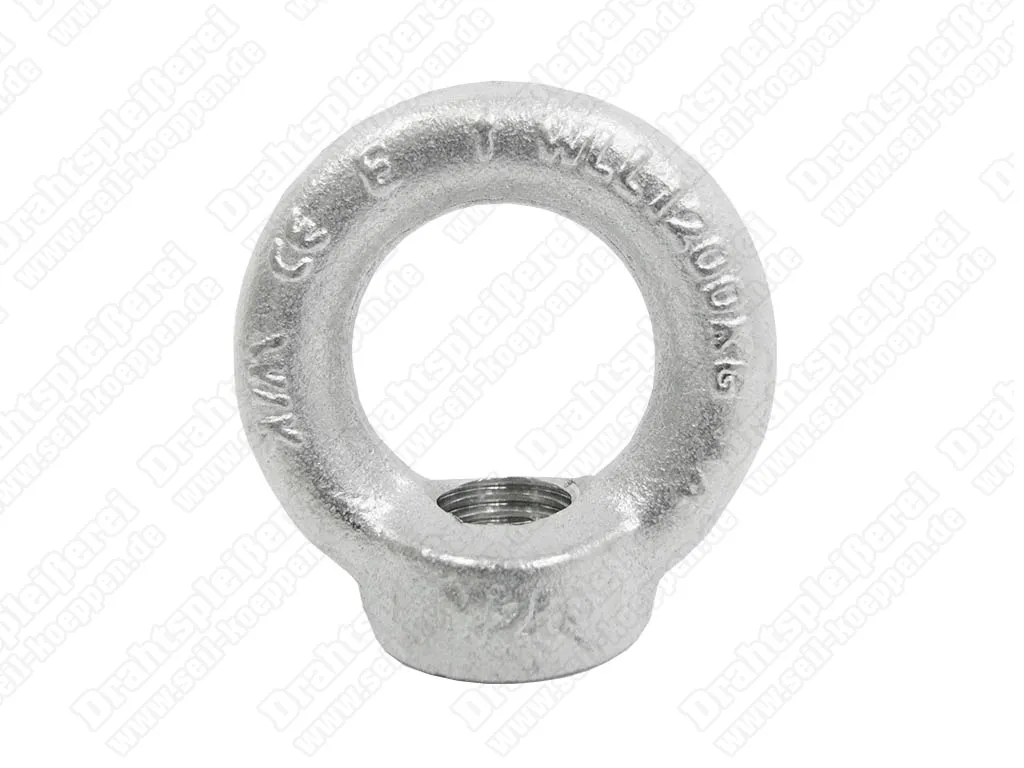

Ringmutter nach DIN 582 dienen vorwiegend als Lastaufnahmemittel zur dauerhaften Befestigung an Bauteilen wie Motoren, Schaltschränken, Getrieben und deren Transport.
