Rundschlingenkupplung WK u. RSK

Rückfragen?

Produktbild Typ RSK
(Abbildung ähnlich)

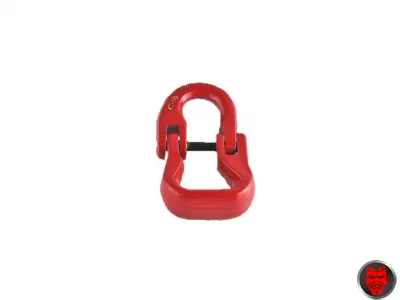

Produktbild Typ WK
(Abbildung ähnlich)

Maßbild Typ WK
(Abbildung ähnlich)

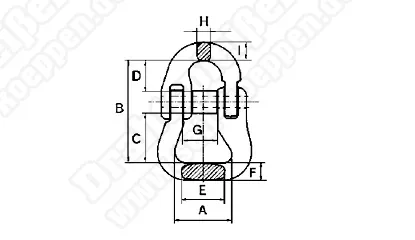

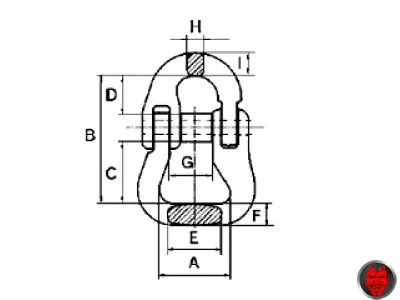

Maßbild Typ RSK
(Abbildung ähnlich)

ab 14,05^*€
Zustand: NEU

Merkliste

Besonderheiten:

rot pulverbeschichtet
Güteklasse (GK) 8
nach Maschinenrichtlinie 2006/42/EG

tYP wk
TyP RSK

Bezeichnung	Traglast	Abmessungen						Gewicht	Art.-Nr.	Preis
		A	B	K	W	G	E
	(kg)	(mm)						(kg)		(EUR)
WK 6-8	1.120	15,0	60,0	56,0	40,0	18,0	7,0	0,2	VGVG0148	14,05^*
WK 7/8-8	2.000	20,0	61,5	63,7	40,0	24,0	9,5	0,3	VGVG0145	15,45^*
WK 10-8	3.150	24,0	66,0	83,0	47,0	30,5	11,0	0,7	VGVG0146	19,99^*
WK 13-8	5.300	28,0	88,0	93,7	55,0	36,8	16,5	1,5	VGVG0149	27,02^*
WK 16-8	8.000	34,5	108,0	120,0	65,5	45,2	19,8	2,3	VGVG0150	51,62^*
WK 18/20-8	12.500	41,0	129,0	138,0	80,0	51,8	23,0	3,3	VGVG0151	80,56^*
WK 22-8	15.000	50,0	191,0	180,0	126,0	70,0	26,0	6,9	VGVG0152	158,52^*
WK 26-8	21.200	58,0	228,4	209,5	152,0	82,0	30,0	10,6	VGVG0153	184,53^*
WK 32-8	31.500	72,5	252,0	279,0	160,0	91,0	55,0	19,00	VGVG0154	545,78^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Typ	WLL	Abmessungen									Gewicht	Art.-Nr.	Preis
		A	B	C	D	E	F	G	H	I
	(kg)	(mm)									(kg)		(EUR)
RSK 8-8	2.000	40	66	29	25	18	12	18	10	11	0,3	VGVG0089	21,81^*
RSK 10-8	3.150	50	81	39	30	21	16	23	12	12	0,5	VGVG0091	30,26^*
RSK 13-8	5.300	60	104	52	36	27	20	27	17	19	1,10	VGVG0093	46,17^*
RSK 16-8	8.000	66	112	50	40	40	30	33	21	21	2,0	VGVG0138	84,99^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Verbindungsglied für Rundschlingen Typ WK und RSK

Alternative Bennenung
Textil Kuppler, Kombi Kuppler

Hinweise

Nenngröße der Rundschlingen bzw. Hebebändern sowie der metallenen Anschlagelemente beachten.
Kupplung ist ausschließlich in Längsrichtung im Bügelgrund mit der maximalen Tragfähigkeit (WLL) lt. Tabelle oben belastbar. Dabei sind die Rundschlingen-Kupplungen vollständig in die Belastungsrichtung auszurichten.

Anwendung

Die Kupplung dient als Verbindungselement zwischen textilen Anschlagmitteln und Verbindungsglieder oder Ketten.
Geeignet zum Heben und Transportieren von Lasten.
Kettenstärke 7 mm bis 16mm, Tragfähigkeit von 2,0t bis 8,0t

Betriebsanleitung Kuppler für Rundschlingen Typ RSK (281,86 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
