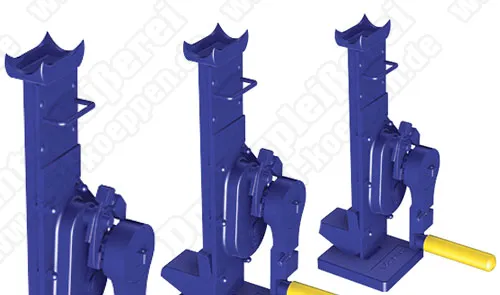

verkürzte Stahlwinde nach DIN 7355 Typ Siku, Raku

Alternative Benennungen: Verkürzte Stahlwinde, Stahlwinde- verkürzte Bauform, kurze Stahlwinde, Mechanische Hubwinde- verkürzte Bauform, Hebewinde- verkürzte Bauform, Sicherheitswinde - verkürzte Bauform.

Besonderheiten:

verkürzte Bauform
nach DIN 7355
sichere und einfache Handhabung
Lastdruckbremse
Kurbel 360° drehbar
Kurbelgriff 90° klappbar
massive Bodenplatte
reparaturfreundlich
Kurbel optional als Siku oder Raku
Bremsbelag Kunststoff (Standardmodifikation) für den Innenbereich
geeignet für enge Räume

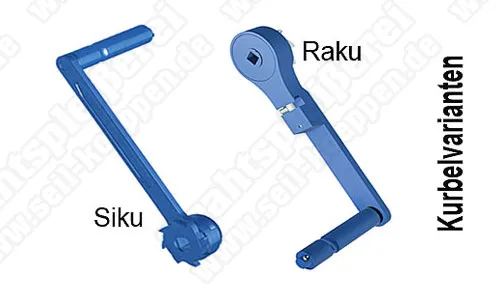

Die verkürzte Stahlwinde kann wahlweise mit zwei unterschiedlichen Kurbel-Modifikationen bestückt werden (siehe Grafik "Kurbelvarianten").

Bitte beachten Sie die Informationen unter Anwendngen und Hinweise.

Mindestens einmal jährlich müssen Winden von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

Sicherheitskurbel (Siku)
Sicherheits-Ratschenkurbel (Raku)

Bei der Siku halten das Sperrrad und die Doppelsperrklinke die Last in der gewünschten Position fest. Bei Rechtsdrehung wird die Last gehoben und bei Linksdrehung gesenkt. Sie entspricht den berufsgenossenschaftlichen Vorschriften.

Typ	Hubkraft	Kurbelkraft	Hub (H)	Gewicht	Art.-Nr.	Preis
	(t)	(daN)	(mm)	(kg)		(EUR)
SIKU 15	1,5	28	250	11	HZSW0057	520,14^*
SIKU 30	3,0	28	275	18	HZSW0058	591,35^*
SIKU 50	5,0	28	300	24	HZSW0059	695,06^*
SIKU 75	7,5	28	300	26	HZSW0060	868,44^*
SIKU 100	10,0	56	300	38	HZSW0061	1.089,81^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

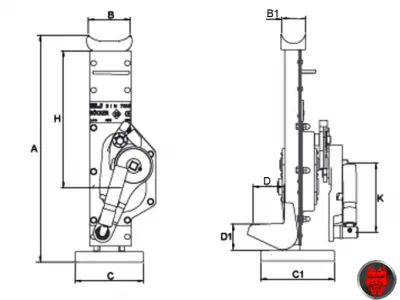

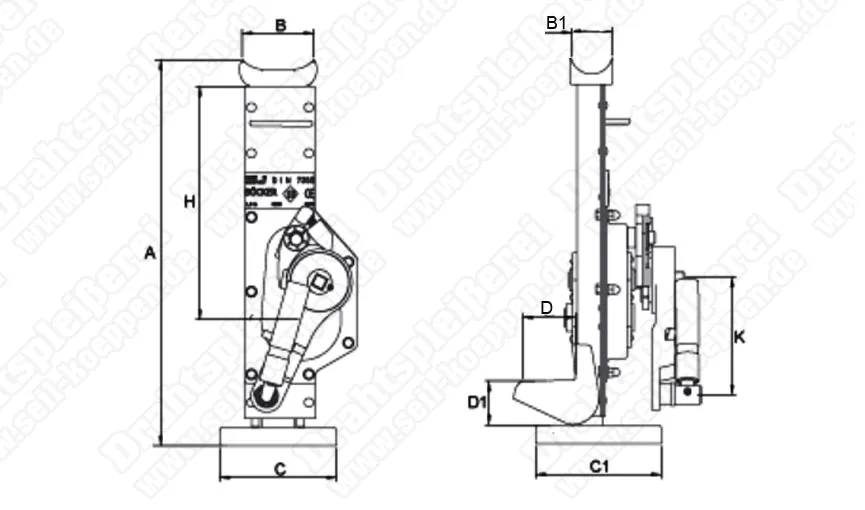

Typ	Abmessungen
	Amin	Amax	B	B1	C	C1	D	D1	K
	(mm)
SIKU 15	550	800	80	40	130	140	60	70	200
SIKU 30	570	845	85	55	130	140	65	80	250
SIKU 50	600	900	95	55	150	170	70	80	250
SIKU 75	625	925	95	55	150	170	70	80	250
SIKU 100	650	950	125	65	150	170	80	90	300

Lieferant: Carl & Gustav BÖCKER GmbH & Co. KG

Zur Betätigung der Raku wird der Kurbelarm nicht um 360° gedreht sondern die Last wird durch Auf- und Abwärtsbewegung der Kurbel gehoben und gesenkt. Dadurch empfiehlt sich dieser Kurbeltyp bei Arbeiten auf engstem Raum. Die Hebe- oder Senkbewegung wird durch Umlegen eines Hebels am Kurbelarm vorgewählt. Die Raku-Kurbel entspricht den berufsgenossenschaftlichen Vorschriften.

Typ	Hubkraft	Kurbelkraft	Hub (H)	Gewicht	Art.-Nr.	Preis
	(t)	(daN)	(mm)	(kg)		(EUR)
RAKU 15	1,5	28	250	11	HZSW0082	597,54^*
RAKU 30	3,0	28	275	18	HZSW0083	670,29^*
RAKU 50	5,0	28	300	24	HZSW0084	774,01^*
RAKU 75	7,5	28	300	26	HZSW0085	944,29^*
RAKU 100	10,0	56	300	38	HZSW0086	1.174,95^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Typ	Abmessungen
	Amin	Amax	B	B1	C	C1	D	D1	K
	(mm)
RAKU 15	550	800	80	40	130	140	60	70	200
RAKU 30	570	845	85	55	130	140	65	80	250
RAKU 50	600	900	95	55	150	170	70	80	250
RAKU 75	625	925	95	55	150	170	70	80	250
RAKU 100	650	950	125	65	150	170	80	90	300

Lieferant: Carl & Gustav BÖCKER GmbH & Co. KG

Hinweise

Beim Einsatz von Hebezeugen sind folgende Punkte zu berücksichtigen:

Nicht über die angegebene Tragfähigkeit belasten
zulässige Einsatztemperaturen von -10 °C bis 50 °C
nicht hohe Stoßbelastungen aussetzen
Kontakt mit Chemikalien zwingend unterlassen
nicht für Personentransport zulässig
Einsatz unter gefährdenden Bedingungen vermeiden
Hebezeuge dürfen nicht unter elektrischer Spannung stehen

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Anwendung

Die Verkürzte Stahlwinde nach DIN 7355 können zum einfachen und dabei sicheren Heben, Senken, Ziehen und Drücken bis zu einer maximalen Hubkraft bis zu 10,0 t verwendet werden. Das Heben und Absenken der Last ist sowohl mit der seitlich montierten Hubklaue oder mit dem Windenkopf möglich. Auf Grund der kurzen Bauweise eignet sich die Winde besonders in beengten Raümen und Arbeitsbereichen.

Die verkürzte Stahlwinde besteht als wichtigste Komponenten aus einem hebenden Gehäuse und einer schräg verzahnten Zahnstange. Dazu gehört für die unterschiedlichen Anwendungsfälle wählbar, je eine Handkurbel. Diese sorgen für sicheren Halt der Last in der gewünschten Position.

Der integrierte Tragegriff ermöglicht schnellen und sicheren Transport der Geräte.

Einsatzgebiete: Handwerk und Gewerbe, Industrie und Landwirtschaft sowie Werkstätten und Privatbereich.

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
