Verkürzer mit Öse Typ PW
Alternative Benennungen
Verkürzer mit Öse, Verkürzungshaken mit Öse, Ösenverkürzer, Parallehaken mit Öse
- orange pulverbeschichtet
- Güteklasse (GK) 10
- entspricht EN 1677-1 mit höherer Tragfähigkeit
Ösenverkürzer PW, pewag winner, GK 10

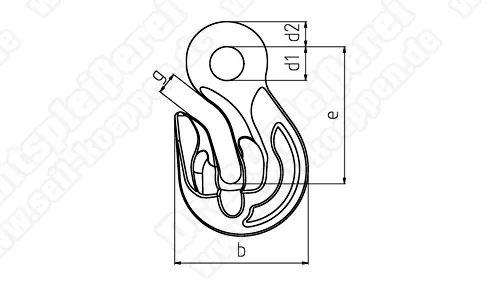

| Typ | WLL | e | b | d1 | d2 | g | Gewicht | Art.-Nr. | Preis |
|---|
| | (kg) | (mm) | (kg/Stck.) | | (€) |
| PW 5/6 - 10 | 1.400 | 51 | 48 | 12 | 9 | 8 | 0,18 | VKVO0011 | 10,95* |
| PW 7/8 - 10 | 2.500 | 71 | 58 | 20 | 12 | 11 | 0,4 | VKVO0013 | 12,51* |
| PW 10 - 10 | 4.000 | 88 | 76 | 22 | 15 | 13 | 0,9 | VKVO0015 | 22,91* |
| PW 13 - 10 | 6.700 | 98 | 98 | 24 | 17 | 16 | 1,6 | VKVO0017 | 46,54* |
| PW 16 - 10 | 10.000 | 129 | 118 | 32 | 23 | 19 | 3,6 | VKVO0019 | 68,71* |
| PW 19/20 - 10 | 16.000 | 151 | 150 | 36 | 27 | 25 | 6,15 | VKVO0009 | 108,33* |
| PW 22 - 10 | 19.000 | 170 | 165 | 42 | 31 | 27 | 8,3 | VKVO0021 | 189,98* |
| PW 26 - 10 | 26.500 | 201 | 195 | 50 | 37 | 32 | 13,8 | VKVO0083 | 729,74* |
| PW 32 - 10 | 40.000 | 243 | 242 | 60 | 43 | 38 | 25,0 | VKVO0084 | 1.048,12* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Auswahltabelle für Parallehaken mit Öse PW (pewag)
Anwendung
Die zulässigen Tragfähigkeit WLL beträgt zwischen 1,4 bis 40,0t bei Kettennenngrößen von 6 bis 32mm
Der Verkürzer mit Öse Typ PW ist zum Einbau in Einstrang- und Mehrstrang- Anschlagketten zur Verkürzung konzipiert. Die integrierte Sicherung verhindert ein unbeabsichtigtes Aushängen der Kette.
Der Haken ist zur Schlaufebildung, die sich nicht festziehen sollen konzipiert. Zudem ist er zum Heben von Lasten geeignet.
Hinweise
Für G8 Gehänge: Nicht mit Unilock montierbar.
Weitere Hinweise siehe PDF-Dokument.
