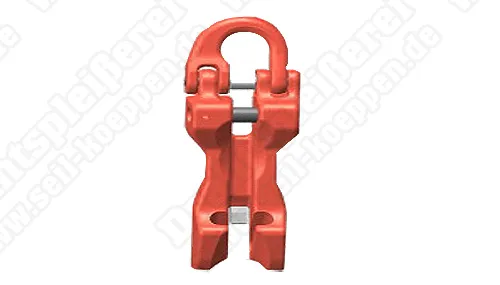

Verkürzer mit Kuppelanschluß und Sicherung
Alternative Benennungen
Verkürzer mit Klaue, Verkürzungsklaue, Einfachverkürzungsklaue
- rot lackiert
- Güteklasse (GK) 10
- entspricht EN 1677-2
- als Verkürzer für Zurrketten zugelassen
- mit Sicherung
Verkürzerklaue mit Kuppelanschluß und Sicherung,
GK 10

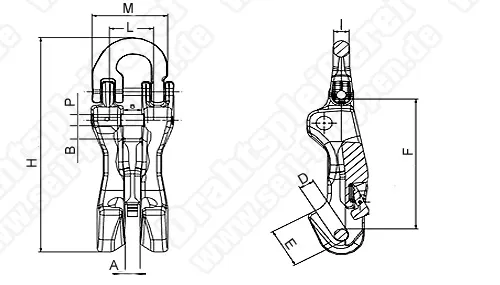

| Typ | WLL | A/D | B | E | F | H | I | M | PxL | Gewicht | Art.-Nr. | Preis |
|---|
| | (kg) | (mm) | (kg/Stck.) | | (€) |
| EKFVG 7 - 10 | 1.9 | 9,5 | 9,5 | 24 | 56 | 158 | 8,5 | 45 | 9x34 | 0,82 | VKVG0089 | 53,96* |
| EKFVG 8 - 10 | 2.5 | 9,5 | 9,5 | 24 | 56 | 164 | 10 | 50 | 10x34 | 0,85 | VKVG0091 | 55,52* |
| EKFVG 10 - 10 | 4.0 | 12 | 12 | 33 | 78 | 193 | 13 | 61 | 13x39 | 1,61 | VKVG0093 | 68,18* |
| EKFVG 13 - 10 | 6.7 | 16 | 16 | 44 | 90 | 250 | 16 | 76 | 16x53 | 3,27 | VKVG0095 | 99,76* |
| EKFVG 16 - 10 | 10.0 | 19 | 21 | 50 | 106 | 303 | 20 | 97 | 21x70 | 5,75 | VKVG0097 | 162,10* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Auswahltabelle für Einfachverkürzerklaue mit Kuppelanschluß (FS Hebetechnik GmbH)
Hinweise
Die Verkürzerelemente werden direkt in den Kettenstrang montiert. Anwendung
Die zulässigen Tragfähigkeit WLL beträgt zwischen 1,9 bis 10,0 t bei Kettennenngrößen von 7 bis 16 mm. Der Einfachverkürzer mit Kuppelanschluss ist zum Direktanschluss an Ringe und Ketten geeignet. Darüber hinaus ist der Verkürzer auch zum Einbau in Zurrketten nach EN 12195-3 einsetzbar.
