Wand-Seilwinde SW-W ALPHA

Rückfragen?

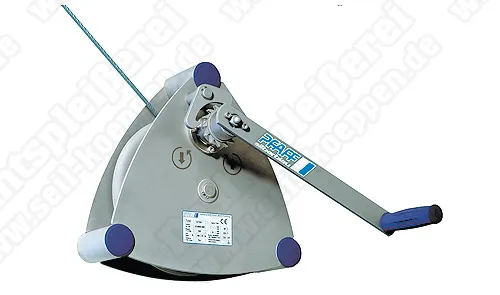

Produktbild Wandseilwinde SW-W ALPHA
(Abbildung ähnlich)

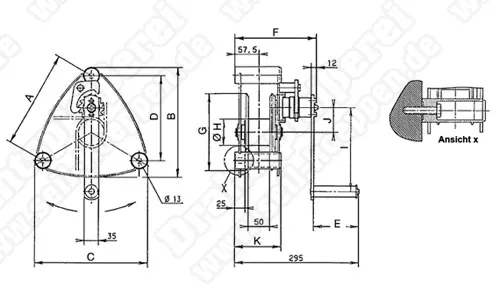

Massbild Wandseilwinde SW-W ALPHA
(Abbildung ähnlich)

ab 628,32^*€
Zustand: NEU

Merkliste

Seilwinde für Wandmontage SW-W ALPHA

Alternative Benennungen
Seilwinde, Bremswinde, Handseilwinde, Hubwinde, Konsolenwinde, Kompaktseilwinde, Wandseilwinde, Stirnradwandwinde, Handkurbelwinde

Besonderheiten

robustes Aluminiumgehäuse
leichtgängiges Stirnradgetriebe
Seilabgang in alle Richtungen möglich
verzinkte Bestandteile
geringe Kurbelkraft
angebaute Handkurbel
schnelle Befestigung an Wänden
flache Bauart

Handseilwinde SW-W ALPHA

Typ	Zuglast		Drahtseil- durchmesser	Trommel- länge	Hub/ Kurbel- umdrehung	Seilaufnahme		erf. Kur- belkraft	Gewicht	Art.-Nr.	Preis
Typ	1. Lage	o. Lage	Drahtseil- durchmesser	Trommel- länge	Hub/ Kurbel- umdrehung	1. Lage	o. Lage	erf. Kur- belkraft	Gewicht	Art.-Nr.	Preis
	(kg)		(mm)			(m)		(daN)	(kg/Stck.)		(€)
SW-W 300	300	130	5**	50	57	1,3	28	13	10	WIWM0106	628,32^*
SW-W 500	500	230	6**	50	55	1	20	17	10	WIWM0107	645,10^*
SW-W 750	750	270	7**	50	45	1	26	17	16	WIWM0108	740,66^*
SW-W 1000	1000	1000	7**	50	45	1	26	18	16	WIWM0109	727,74^*
** empf. Drahtseil: DIN 3060 FE-znk 1770 sZ-spa
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

Auswahltabelle für Kompaktseilwinde Typ SW-W-ALPHA (COLUMBUS McKINNON Engineered Products GmbH)

Abmaße für Wandseilwinde SW-W ALPHA

Typ	A	B	C	D	E	F	G	Ø H	I	J	K
	(mm)
SW-W 300	234	262	274	203	107	194	183	63	200	58,6	109,5
SW-W 500	234	262	274	203	107	194	183	63	250	58,6	109,5
SW-W 750	306	337	357	265	107	194	255	63,5	320	92,5	107
SW-W 1000

Anwendung

Die Handkurbelwinde SW-W ALPHA überzeugt mit geringem Eigengewicht und flacher Bauart. Damit ist sie vielseitig einsetzbar und Ihr idealer Helfer beim Heben von Lasten. Die Wandseilwinde lässt sich einfach und schnell montieren. Alle Teile sind verzinkt und werden von einem robusten Stahlgehäuse umschlossen.

Hinweise

Sicherheitsbewusstes Arbeiten mit Seilwinden

Erst Betriebsanleitung lesen.
Immer sicherheits- und gefahrenbewusst arbeiten.
Hubgerät und Last während aller Bewegungen beobachten.
Schäden und Mängel sofort dem Verantwortlichen melden.
Gerät erst reparieren, dann weiterarbeiten!
Last in gehobenem Zustand nicht unbeaufsichtigt lassen.
Gerät schlag- und stoßfrei transportieren, gegen Umfallen oder Umkippen sichern

Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.

Detailliertes Massbild für Wandseilwinde SW-W ALPHA

Betriebsanleitung Wandseilwinde SW-W ALPHA (716,84 kB)

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
