Gabelschäkel mit Schraub- und Splintsicherung, Gk 8
| Typ | Traglast | Abmessungen | Gewicht | Art.-Nr. | Preis |
|---|

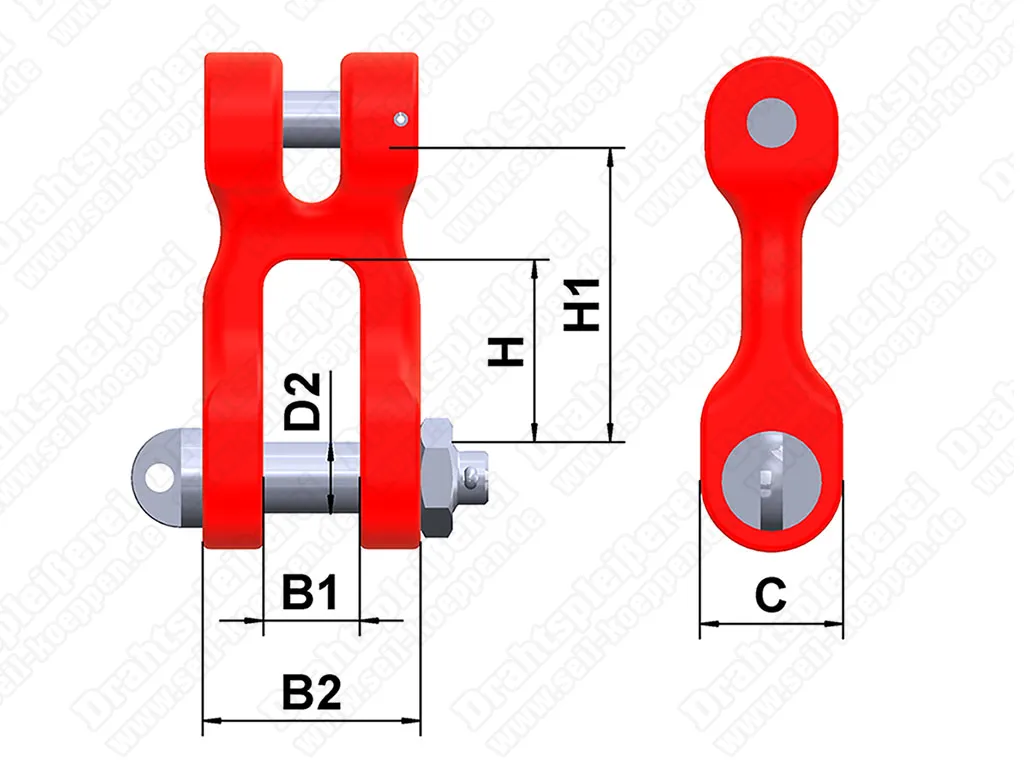

| | | B1 | B2 | C | D2 | H | H1 | | | |
| | (t) | (mm) | (kg) | | (EUR) |
| 3,15 | 21 | 47 | - | 16 | 36 | 64 | 0,67 | SCSO0063 | 108,23* |
| 5,30 | 27 | 61 | 40 | 20 | 49 | 82,5 | 1,37 | SCSO0075 | 128,20* |
| 8,00 | 33 | 75 | - | 24 | 56 | 99 | 2,28 | SCSO0076 | 178,26* |
| 10,00 | 42 | 100 | - | 30 | 63 | 115 | 4,37 | SCSO0077 | 261,60* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Lieferant: THIELE GmbH & Co. KG
Schäkel mit Gabel Typ TWN 0862
alternative Benennungen: Gabelschäkel TWN 0862, Schäkel mit Gabel Typ TWN 0862, Gabelschäkel mit Schraub- und Splintsicherung, Kettenschäkel
Besonderheiten:
- entspricht Richtlinie 2006 / 42 / EG
- Temperatureinsatzbereich -40 °C bis +200 °C
- zulässig in Hebezeugen und statischen Systemen
Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Hinweise
Schäkel sind regelmäßig zu prüfen. Dabei gelten die Vorgaben in den Landesnormen und in der EU-Maschinenrichtlinie. Detaillierte Informationen sind z. B. aus der BGR 500, Kapitel 2.8 zu entnehmen. Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Anwendung
Die zulässige Tragfähigkeit WLL beträgt im statischen Belastungstungsfall zwischen 3,15 bis 10,00 t. Dabei entspricht die Angabe bei Einsatz im geraden Zug entlang der Systemlinie des Schäkels. Biegebeanspruchungen sind nicht zulässig. Gabelschäkel mit Sicherheitsbolzen, Mutter und Splint sind nur mit Ketten entsprechend der auf dem Schäkel aufgeprägten Nenngröße der Güteklasse 8 zu verwenden. Sie dürfen in Hebezeugen und statischen Systemen eingesetzt werden. Diese Schäkel sind als Anschlagmittel für langfristig dauerhafte Verbindungen konzipiert. Darüber hinaus sind sie einzusetzen, wenn nicht ausgeschlossen werden kann, dass sich der Bolzen unter Last dreht.
