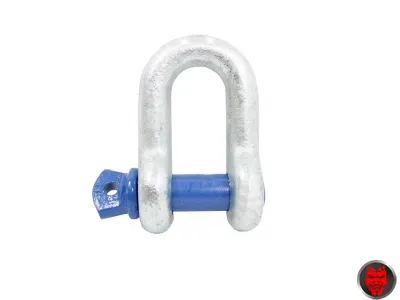

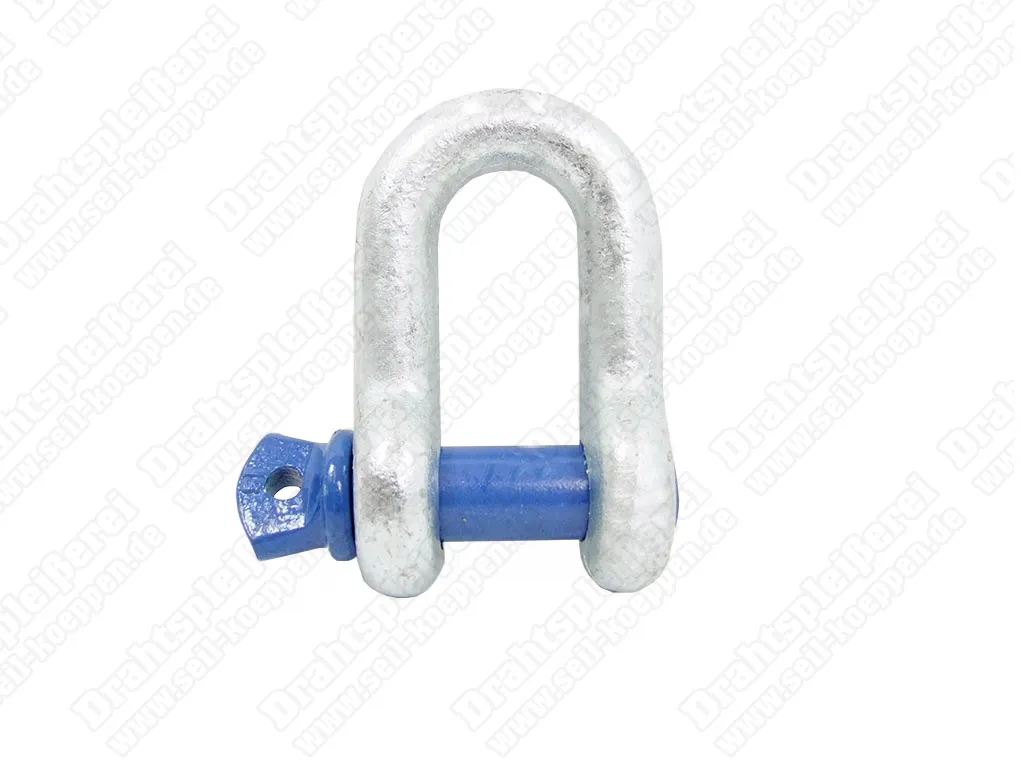

Schäkel HA 1 in gerader Form und mit Schraubbolzen
| Typ | Traglast | Zoll | Abmessungen | Gewicht | Art.-Nr. | Preis |
|---|
| | | | B1 | B2 | C | D1 | D2 | H | | | |
| | (t) | (inch) | (mm) | (kg) | | (EUR) |
| 0,50 | 1/4" | 12 | 26 | 17 | 6 | 8 | 22 | 0,05 | SCHF0153 | 0,90* |
| 0,75 | 5/16" | 13 | 29 | 21 | 8 | 10 | 26 | 0,08 | SCHF0055 | 1,31* |
| 1,00 | 3/8" | 16 | 36 | 26 | 9 | 12 | 31 | 0,13 | SCHF0057 | 1,99* |
| 1,50 | 7/16" | 18 | 40 | 28 | 11 | 14 | 36 | 0,17 | SCHF0059 | 1,83* |
| 2,00 | 1/2" | 21 | 47 | 30 | 13 | 16 | 41 | 0,30 | SCHF0061 | 2,42* |
| 3,25 | 5/8" | 27 | 59 | 42 | 16 | 19 | 51 | 0,57 | SCHF0063 | 5,17* |
| 4,75 | 3/4" | 32 | 70 | 48 | 19 | 22 | 60 | 0,98 | SCHF0065 | 6,38* |
| 6,50 | 7/8" | 36 | 80 | 57 | 22 | 25 | 71 | 1,46 | SCHF0067 | 10,00* |
| 8,50 | 1" | 43 | 93 | 62 | 25 | 28 | 81 | 1,96 | SCHF0069 | 14,16* |
| 9,50 | 1 1/8" | 46 | 104 | 69 | 28 | 32 | 90 | 2,75 | SCHF0071 | 23,45* |
| 12,00 | 1 1/4" | 52 | 116 | 78 | 32 | 35 | 100 | 4,11 | SCHF0073 | 33,70* |
| 13,50 | 1 3/8" | 57 | 127 | 84 | 35 | 38 | 113 | 5,20 | SCHF0075 | 46,34* |
| 17,00 | 1 1/2" | 60 | 136 | 94 | 38 | 42 | 124 | 6,81 | SCHF0077 | 49,98* |
| 25,00 | 1 3/4" | 73 | 161 | 112 | 44 | 50 | 146 | 11,30 | SCHF0079 | 101,80* |
| 35,00 | 2" | 83 | 185 | 127 | 51 | 55 | 171 | 16,50 | SCHF0081 | 119,36* |
| 55,00 | 2 1/2" | 105 | 232 | 152 | 62 | 70 | 203 | 34,20 | SCHF0083 | 273,82* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand
Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Lieferanten: Kleinsorge GmbH & Co. KG, Van Beest GmbH, Friedrich Höppe GmbH, Hubert Waltermann Eisenwarenfabrik und Gesenkschmiede GmbH & Co.
Schäkel Typ HA 1, hochfest mit Schraubbolzen
alternative Benennungen: Schäkel HA 1 in gerader Form und Schraubbolzen, Hochfester Schäkel Typ HA 1 mit Schraubbolzen
weitere Besonderheiten:
- Bügel feuerverzinkt
- Bolzen galvanisch verzinkt mit farbiger Lackierung
- mit Prägungen: Größe, Hersteller, Traglast, CE, Charge
- Sicherheitsfaktor: 6fach
Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Hinweise
Beim verwendeten Gewinde D2 des Schraubbolzens handelt es sich um kein handelsübliches europäisches Gewinde. Schäkel sind regelmäßig zu prüfen. Dabei gelten die Vorgaben in den Landesnormen und in der EU-Maschinenrichtlinie.
Mindestens alle 12 Monate müssen Schäkel von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Anwendung
Die zulässige Tragfähigkeit WLL beträgt im statischen Belastungsfall zwischen 0,5 bis 55,0 t. Dabei entspricht die Angabe bei Einsatz im geraden Zug entlang der Systemlinie des Schäkels. Biegebeanspruchungen sind nicht zulässig. Hochfeste Schäkel Typ HA 1 sind auf Grund ihres geringen Eigengewichtes bei hoher Tragfähigkeit vielseitig einsetzbar. Sie dürfen in Hebezeugen und statischen Systemen eingesetzt werden. Diese Schäkel sind als Anschlagmittel für kurzfristige Verbindungen konzipiert. Die Schäkelvariante HA 1 besitzt durch die doppelte Auflage des Bolzens in den Schäkelösen eine hohe Tragfähigkeit und Sicherheit. Denn das Brechen des Bolzens am Gewindeansatz ist durch die besondere Konstruktion weitestgehend ausgeschlossen.
