Pressklemme EN 13411-3 Form A

Rückfragen?

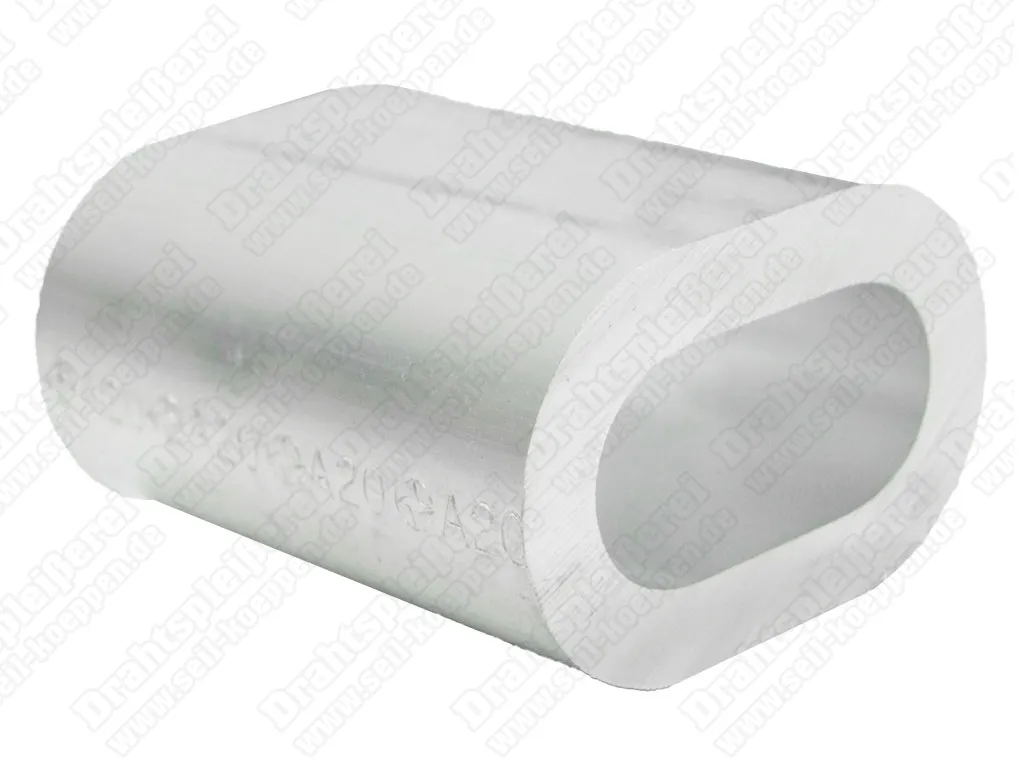

Produktbild
(Abbildung ähnlich)

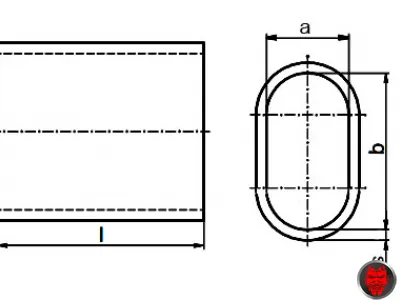

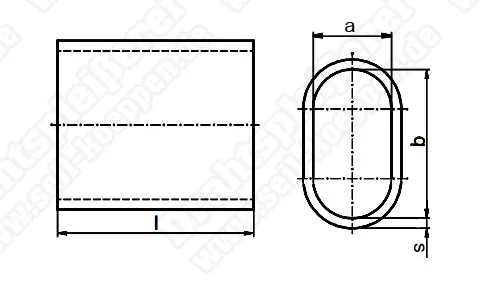

Maßbild
(Abbildung ähnlich)

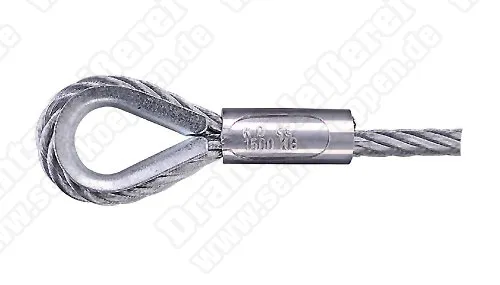

Ansicht
(Abbildung ähnlich)

ab 0,05^*€
Zustand: NEU

Merkliste

Besonderheiten:

Material: Aluminium
Ausführung: DIN EN 13411-3, alt DIN 3093 Form A
geeignet für Stahldrahtseile nach EN 12385 – 4
Klemmenlänge optional wählbar

Nenngröße	Abmessungen				Gewicht	Art.-Nr.	Preis
für Seil-Ø	a	b	l*	s
	(mm)				(kg)		(EUR)
1,0	1,2	2,4	5,0	0,65	0,01	SEPK0001	0,05^*
1,5	1,7	3,4	6,0	0,75	0,02	SEPK0003	0,05^*
2,0	2,4	4,8	7,0	0,85	0,02	SEPK0005	0,09^*
2,5	2,7	5,4	9,0	1,05	0,05	SEPK0007	0,10^*
3,0	3,3	6,6	11,0	1,25	0,08	SEPK0009	0,11^*
3,5	3,8	7,6	13,0	13,0	1,32	SEPK0011	0,13^*
4,0	4,4	8,8	14,0	1,70	0,18	SEPK0013	0,17^*
4,5	4,9	9,8	16,0	1,90	0,26	SEPK0015	0,20^*
5,0	5,5	11,0	18,0	2,10	0,36	SEPK0017	0,25^*
6,0	6,6	13,2	21,0	2,50	0,59	SEPK0019	0,30^*
6,5	7,2	14,4	23,0	2,70	0,76	SEPK0021	0,27^*
7,0	7,8	15,6	25,0	2,90	0,95	SEPK0023	0,28^*
8,0	8,8	17,6	28,0	3,30	1,37	SEPK0025	0,33^*
9,0	9,9	19,8	32,0	3,70	1,98	SEPK0027	0,37^*
10,0	10,9	21,8	35,0	4,10	2,64	SEPK0029	0,51^*
11,0	12,1	24,2	39,0	4,50	3,58	SEPK0031	0,84^*
12,0	13,2	26,4	42,0	4,90	4,58	SEPK0033	1,02^*
13,0	14,2	28,4	46,0	5,40	5,97	SEPK0035	1,36^*
14,0	15,3	30,6	49,0	5,80	7,35	SEPK0037	1,45^*
16,0	17,5	35,0	56,0	6,70	11,1	SEPK0039	1,56^*
18,0	19,6	39,2	63,0	7,60	15,9	SEPK0041	2,22^*
20,0	21,7	43,4	70,0	8,40	21,7	SEPK0043	2,90^*
22,0	24,3	48,6	77,0	9,20	29,2	SEPK0045	3,64^*
24,0	26,4	52,8	84,0	10,0	37,6	SEPK0047	5,11^*
26,0	28,5	57,0	91,0	10,9	48,1	SEPK0049	5,98^*
28,0	31,0	62,0	98,0	11,7	60,3	SEPK0051	8,04^*
30,0	33.1	66.2	105,0	12,5	73,9	SEPK0053	14,45^*
32,0	35,2	70,4	112,0	13,40	89,7	SEPK0055	11,45^*
34,0	37,8	75,5	119.0	14,2	108,0	SEPK0057	13,83^*
36,0	39,8	79,6	126.0	15,0	127,5	SEPK0059	16,19^*
38,0	41,9	83,8	133,0	15,8	149,0	SEPK0061	20,13^*
40,0	44,0	88,0	140.0	16,6	173,4	SEPK0063	22,34^*
42,0	46,2	92,4	147,0	17,5	202,0	SEPK0227	27,12^*
44,0	48,4	96,8	154.0	18,3	231,4	SEPK0228	30,98^*
46,0	50,6	101,2	161,0	19,2	255,7	SEPK0229	35,63^*
48,0	52,8	105,6	168,0	20,8	301,0	SEPK0230	40,84^*
50,0	55,0	110,0	175,0	21,6	304,0	SEPK0231	46,27^*
52,0	57,2	114,4	182,0	21,6	381,3	SEPK0215	58,38^*
54,0	59,4	118,8	189,0	22,5	412,0	SEPK0238	64,22^*
56,0	61,5	123,2	196,0	23,3	477,2	SEPK0239	71,20^*
58,0	63,8	127,6	203,0	24,2	520,0	SEPK0240	79,29^*
60,0	66,0	132,0	210,0	25,0	588,0	SEPK0065	90,60^*
^*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 3-5 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten

*⁾abweichende Längen "l" auf Anfrage möglich.

weitere Besonderheiten:

aus nahtlosen Rohren gem. DIN EN 13411 - 3 gefertigt
Verarbeitung mit glatt zylindrischen Pressbacken mit Schneidekanten
in Verzurrungen und in Hebezeugen zulässig

Hinweise

Dank der ovalen Form läßt sich das Seil bei der Fertigung leicht einfädeln.
Die alternative Verpressungen der Klemmen mit Schlagwerkzeugen oder Presszangen entsprechen nicht der DIN EN Norm.

Aluminium Pressklemmen nach DIN EN 13411-3 dürfen unter Beachtung der einschlägigen Vorschriften in Verzurrungen und Hebezeugen, sowie statischen Systemen verwendet werden.

Pressklemmen aus Alluminium dürfen als Verbindungselement für Stahlseile mit Fasereinlage bei Umgebungstemperaturen von -40°C bis +100°C eingesetzt werden. Bei Seilen mit Stahleinlage steigt die zulässige Temperatur auf +150°C.

Anwendung

Vielseitig einsetzbare Klemme zum Verbinden und Halten von nicht lösbaren Seilendverbindungen, wie zur Fertigung von Schlaufen mit und ohne Kausche

Maße können aufgrund der geltenden Toleranzen abweichen. Änderungen und Irrtümer vorbehalten. Aufgrund der Lichtverhältnisse bei der Produktfotografie, unterschiedlichen Bildschirmeinstellungen und Farbmischungen kann es dazu kommen, dass die Farbe des Produktes nicht authentisch wiedergegeben bzw. geliefert wird.
