Greifbereich von 0 bis 90 mm
Alternative Benennungen: Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Schraubklemme
Besonderheiten:
- Tragfähigkeit 0,75 - 30,0 t
- für senkrechtes Heben und Wenden
- für Bleche, Stahlplatten, Konstruktionen geeignet
- hohe Klemmkraft
- großer Greifbereich
- exzellente Qualität und Verarbeitung
- mit Sicherheitshebel
Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.
Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

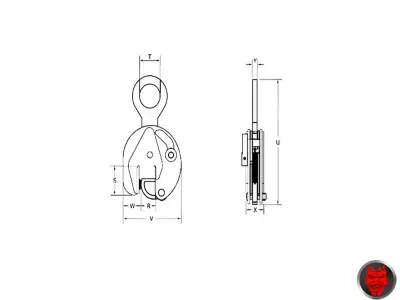

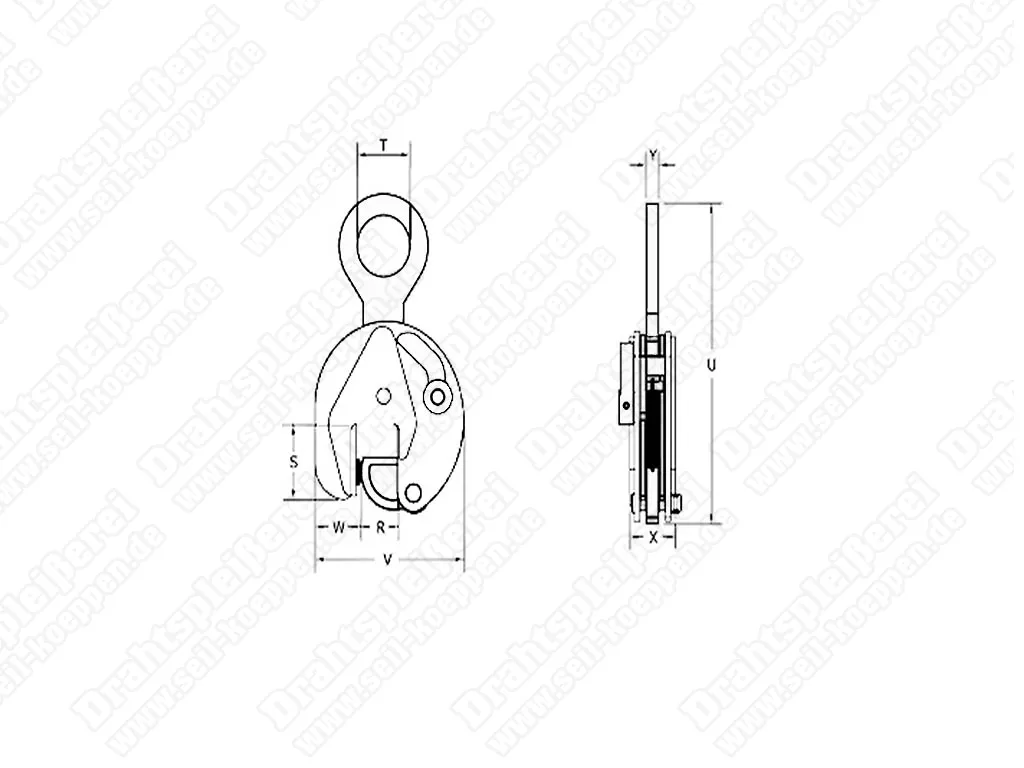

Typ | Traglast | Greifbereich (R) | Abmessungen | Gewicht | Art.-Nr. | Preis |
---|
| | | S | T | U | V | W | X | Y | | | |
| (t) | (mm) | (kg) | | (EUR) |
| 0,75 | 0 - 13 | 47 | 30 | 202 | 100 | 37 | 37 | 10 | 1,7 | LABG0170 | 297,44* |
| 4,5 | 0 - 25 | 85 | 70 | 423 | 203 | 60 | 77 | 20 | 15,0 | LABG0174 | 540,35* |
| 6,0 | 0 - 32 | 114 | 75 | 490 | 225 | 78 | 78 | 20 | 19,0 | LABG0176 | 622,50* |
| 7,5 | 0 - 40 | 111 | 75 | 530 | 246 | 76 | 82 | 20 | 24,0 | LABG0XXX | Anfrage |
| 9,0 | 0 - 55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 27,0 | LABG0XXX | Anfrage |
| 12,0 | 0 - 52 | 148 | 85 | 617 | 295 | 100 | 94 | 44 | 37,0 | LABG0XXX | Anfrage |
| 15,0 | 0 - 76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 70,0 | LABG0XXX | Anfrage |
| 17,0 | 0 - 76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 71,0 | LABG0XXX | Anfrage |
| 20,0 | 0 - 80 | 250 | 100 | 933 | 563 | 153 | 140 | 66 | 149,0 | LABG0XXX | Anfrage |
| 25,0 | 5 - 85 | 250 | 100 | 925 | 563 | 148 | 140 | 66 | 149,0 | LABG0XXX | Anfrage |
| 30,0 | 10 - 90 | 250 | 100 | 918 | 568 | 153 | 142 | 66 | 155,5 | LABG0XXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung |
Lieferant: pewag Deutschland GmbH
Typ | Traglast | Greifbereich (R) | Abmessungen | Gewicht | Art.-Nr. | Preis |
---|
| | | S | T | U | V | W | X | Y | | | |
| (t) | (mm) | (kg) | | (EUR) |
| 1,0 | 0 - 25 | 56 | 45 | 263 | 141 | 37 | 47 | 15 | 3,5 | LABG0171 | 364,02* |
| 2,0 | 0 - 35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7,0 | LABG0172 | 405,80* |
| 3,0 | 0 - 35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7,0 | LABG0173 | 427,04* |
| 4,5 | 0 - 45 | 85 | 70 | 425 | 228 | 60 | 78 | 20 | 16,0 | LABG0175 | 558,77* |
| 6,0 | 0 - 50 | 114 | 75 | 490 | 259 | 82 | 78 | 20 | 21,0 | LABG0177 | 798,85* |
| 7,5 | 0 - 55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 26,0 | LABG0XXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung |
Lieferant: pewag Deutschland GmbH
Hinweise

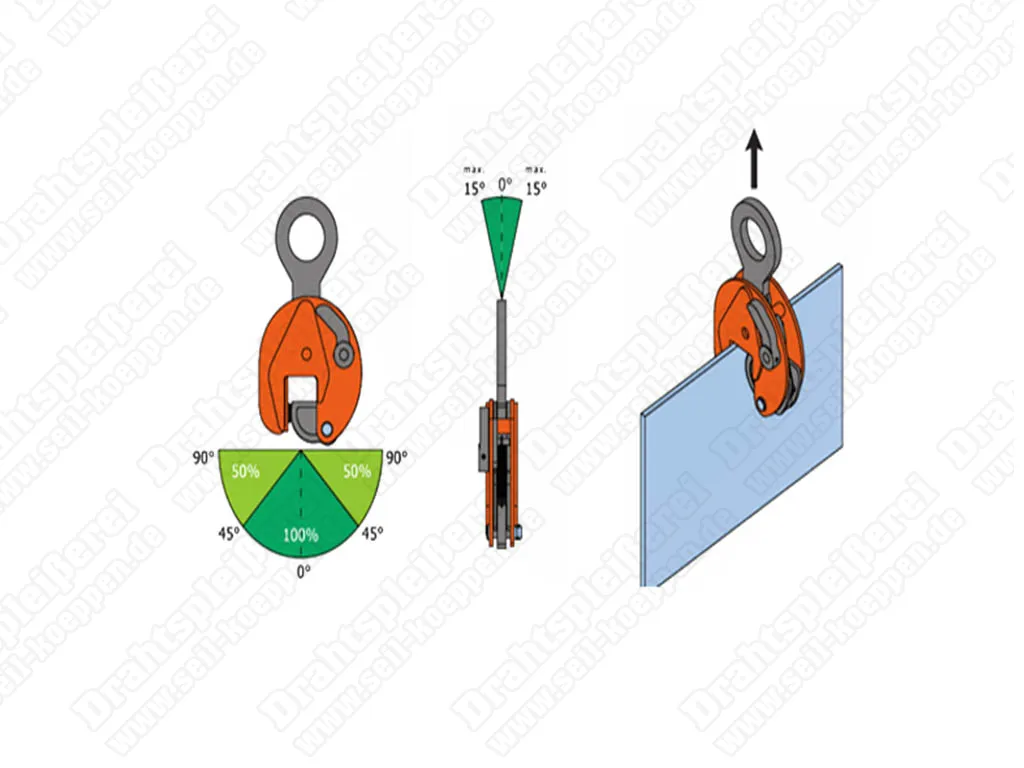

Die Oberflächenhärte des Transportgutes darf max. 50 HrC betragen! Für einen sicheren Betrieb muss die Mindestlast 10 % der Maximumlast betragen. Bei den Klemmen VCW, VCEW ist eine seitliche Belastung der Kranöse nur bis zu 15 % zulässig (siehe Traglastdiagramm). Beim Schrägzug nach vorn und hinten reduziert sich die Tragfähigkeit ebenfalls, entsprechend dem Traglastdiagramm. Für den sicheren Betrieb gemäß den Wartungsvorschriften des Herstellers müssen sie in den vorgeschriebenen Intervallen gewartet werden. Es dürfen nur unbeschädigte Hebeklemmen mit lesbarem Tragfähigkeits- und Typenschild und Greifbereichsangaben verwendet werden. Es ist darauf zu achten, dass die Oberfläche des Bleches, wo die Klemme angeschlagen wird, möglichst trocken, fett-, farb-, schmutz-, zunder- und beschichtungsfrei sind, sodass der Kontakt der Zähne zum Hebegut nicht behindert wird bzw. Schutzbeläge die erforderliche Reibung erzeugen können. Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten. Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite.
Unsere Prüfkosten finden Sie hier. Anwendung
Hebeklemmen vom Typ VCW, VCEW sind perfekte Lastaufnahmemittel für sicheres und schnelles Arbeiten. Sie besitzen ein speziell entwickeltes “hartes” Segment und einen “harten” Zahnring. Damit eignen sie sich besonders gut zum Heben und Transportieren von Stahltafeln/-konstruktionen mit einer Lastoberflächenhärte von maximal 50 HrC (429 HB, 1450 N/mm2). Dabei können die Klemmen Stahlbleche aus der senkrechten und waagerechten Position sicher bewegen. Der mit einer Sicherheitsarretierung ausgestattete Blechgreifer hält das Hebegut durch eine interne Vorspannung, auch wenn auf ihn keine Zugkraft einwirkt. Diese arretiert zudem die Klemmbacke und führt zum leichten Ansetzen des Greifers in der geöffneten Stellung. Einsatzgebiete sind unter anderem: Materiallager, Transportwesen, Be- und Entladen von Maschinen und im Vorrichtungsbau.
