Greifbereich von 0 bis 150 mm
Alternative Benennungen: Hebeklemme, Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Universalklemme
Besonderheiten:
- Tragfähigkeit 0,75 bis 30,0 t
- universelles Heben, Wenden und Transport
- geeignet für Bleche, Stahlplatten, Konstruktionen
- großer Greifbereich
- verstärktes Klemmengehäuse
- exzellente Qualität und Verarbeitung
- mit Sicherheitsarretierung
- Mindestlast 10 % von der Maximallast
Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.
Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.

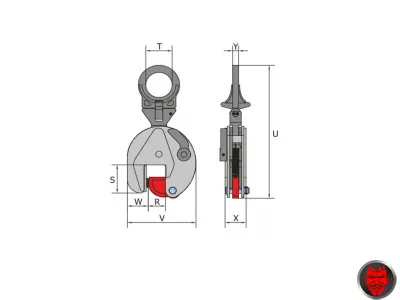

Typ | Traglast | Greifbereich (R) | Abmessungen | Gewicht | Art.-Nr. | Preis |
---|
| | | S | T | U | V | W | X | Y | | | |
| (t) | (mm) | (kg) | | (EUR) |
| 0,75 | 0-13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,8 | LABG0184 | 375,35* |
| 4,50 | 0-25 | 85 | 70 | 429 | 203 | 60 | 77 | 20 | 16,0 | LABG0188 | 756,36* |
| 6,00 | 0-32 | 114 | 78 | 528 | 225 | 78 | 78 | 32 | 22,0 | LABG0190 | 822,22* |
| 7,50 | 0-40 | 111 | 78 | 567 | 246 | 76 | 82 | 32 | 27,0 | LABG0192 | 1.016,26* |
| 9,00 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 32,0 | LABG0102 | 1.648,69* |
| 12,00 | 0-52 | 148 | 85 | 648 | 295 | 100 | 94 | 48 | 41,0 | LABG0108 | 1.829,27* |
| 15,00 | 0-76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 73,0 | LABG0XXX | Anfrage |
| 17,00 | 0-76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 74,0 | LABG0XXX | Anfrage |
| 20,00 | 0-80 | 250 | 100 | 948 | 563 | 153 | 140 | 71 | 160,0 | LABG0XXX | Anfrage |
| 25,00 | 8-85 | 250 | 100 | 948 | 563 | 148 | 140 | 71 | 160,0 | LABG0XXX | Anfrage |
| 30,00 | 10-90 | 250 | 100 | 944 | 568 | 153 | 142 | 71 | 167,0 | LABG0XXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Lieferant: pewag Deutschland GmbH
Typ | Traglast | Greifbereich (R) | Abmessungen | Gewicht | Art.-Nr. | Preis |
---|
| | | S | T | U | V | W | X | Y | | | |
| (t) | (mm) | (kg) | | (EUR) |
| 1,00 | 0-25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,8 | LABG0185 | 496,45* |
| 2,00 | 0-35 | 78 | 70 | 372 | 283 | 56 | 56 | 16 | 8,0 | LABG0186 | 579,31* |
| 3,00 | 0-35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8,0 | LABG0187 | 626,76* |
| 4,50 | 0-45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,5 | LABG0189 | 806,64* |
| 6,00 | 0-50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24,0 | LABG0191 | 997,14* |
| 7,50 | 0-55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28,0 | LABG0193 | 1.257,04* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Lieferant: pewag Deutschland GmbH
Typ | Traglast | Greifbereich (R) | Abmessungen | Gewicht | Art.-Nr. | Preis |
---|
| | | S | T | U | V | W | X | Y | | | |
| (t) | (mm) | (kg) | | (EUR) |
| 6,0 | 40 - 90 | 114 | 78 | 523 | 275 | 70 | 78 | 32 | 24,0 | LABG0226 | 1.423,49* |
| 7,5 | 50 -100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 30,0 | LABG0227 | 1.524,04* |
| 9,0 | 50 -100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 31,0 | LABG0228 | 1.914,26* |
| 12,0 | 50 -100 | 152 | 85 | 644 | 344 | 100 | 94 | 48 | 45,0 | LABG0103 | 2.422,04* |
| 15,0 | 80 -150 | 224 | 85 | 808 | 450 | 136 | 106 | 48 | 78,0 | LABG0XXX | Anfrage |
| 20,0 | 80 -150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 | LABG0XXX | Anfrage |
| 25,0 | 80 -150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 | LABG0XXX | Anfrage |
| 30,0 | 80 -150 | 249 | 100 | 946 | 645 | 156 | 142 | 71 | 171 | LABG0XXX | Anfrage |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung, Zwischenverkauf vorbehalten |
Lieferant: pewag Deutschland GmbH
Hinweise

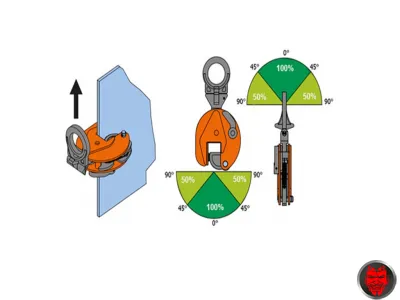

Für einen sicheren Betrieb der VUW-, VEUW-, SVUW - Hebeklemme muss die Mindestlast 10 % der vorgegebenen Maximumlast betragen. Das Heben der Last aus einer nicht senkrechter Position führt zu eine Tragfähigkeitsreduktion (siehe Traglastdiagramm). Beim Schrägzug zur Seite reduziert sich die Tragfähigkeit ebenfalls entsprechend dem untenstehenden Traglastdiagramm. Blechgreifer vom Typ VUW, VEUW, SVUW müssen für den sicheren Betrieb gemäß den Wartungsvorschriften des Herstellers in den vorgeschriebenen Intervallen gewartet werden. Es dürfen nur unbeschädigte Hebeklemmen mit lesbarem Tragfähigkeits- und Typenschild und Greifbereichsangaben verwendet werden. Es ist darauf zu achten, dass die Oberfläche des Bleches, wo die Klemme angeschlagen wird, möglichst trocken, fett-, farb-, schmutz-, zunder- und beschichtungsfrei sind, sodass der Kontakt der Zähne zum Hebegut nicht behindert wird bzw. Schutzbeläge die erforderliche Reibung erzeugen können. Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten. Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite.
Unsere Prüfkosten finden Sie hier. Anwendung

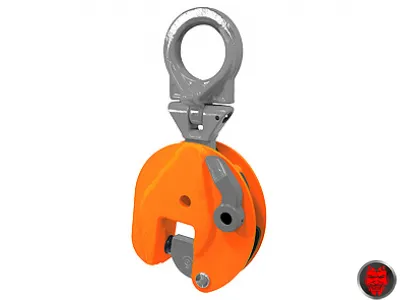

VUW, VEUW, SVUW - Hebeklemmen wurden zum universellen Heben, Wenden und Transportieren von Lasten konzipiert. Der integrierte Gelenktragring ermöglicht ein sicheres Arbeiten in alle Richtungen. Dazu zählt neben der senkrechten und waagerechten Lage auch der seitliche Zug. Der mit einer Sicherheitsarretierung ausgestattete Blechgreifer hält das Hebegut durch eine interne Vorspannung, auch wenn auf ihn keine Zugkraft einwirkt. Diese arretiert zudem die Klemmbacke und führt zum leichten Ansetzen des Greifers in der geöffneten Stellung. Hebeklemmen vom Typ VUW, VEUW, SVUW eignen sich besonders zum Heben, Wenden und Transportieren von Blechen, Stahlplatten und Konstruktionen in alle Richtungen. Einsatzgebiete sind unter anderem: Materiallager, Transportwesen, Be- und Entladen von Maschinen und im Vorrichtungsbau.
