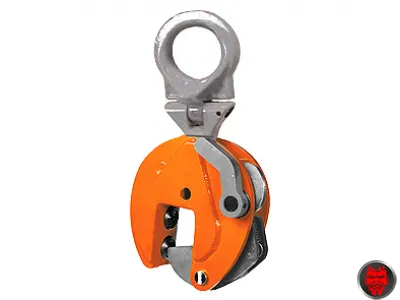

für Hollandprofile
Alternative Benennungen: Hebeklemme, Blechgreifer, Allzweckgreifer, Schongreifer, Trägergreifer, Hebeklemme, Spezialklemme, Balkenklemme
Besonderheiten:
- Tragfähigkeit 3,0 bis 5,0 t
- universelles Heben in alle Richtungen
- zwei Zahnringe
- mit Sicherheitsarretierung
- speziell für Transport von Hollandprofilen (HP-Profil)
- exzellente Qualität und Verarbeitung
Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.
Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Greifer Typ VHPUW 3,0 bis 5,0 t

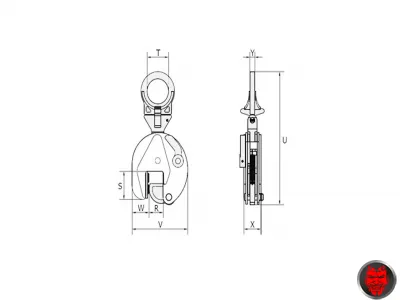

Typ | Traglast | Greifbereich (R) | Abmessungen | Gewicht | Art.-Nr. | Preis |
---|
| | | S | T | U | V | W | X | Y | | | |
| (t) | (mm) | (kg) | | (EUR) |
| 3,0 | 0 - 35 | 93 | 70 | 369 | 182 | 58 | 54 | 16 | 8,0 | LABG0196 | 1.401,52* |
| 5,0 | 0 - 45 | 110 | 70 | 434 | 228 | 58 | 86 | 20 | 17,3 | LABG0197 | 1.745,72* |
*Alle Preise: inkl. MwSt. (19%), zzgl. Verpackung & Versand Lieferzeit: 5-7 Werktage nach Zahlung bzw. Auftragsbestätigung |
Lieferant: pewag Deutschland GmbH
Hinweise
Für einen sicheren Betrieb der VHPUW - Trägergreifer muss die Mindestlast 10 % der vorgegebenen Maximumlast betragen. Das Heben der Last aus einer nicht senkrechter Position führt zu eine Tragfähigkeitsreduktion (siehe Traglastdiagramm). Beim Schrägzug zur Seite reduziert sich die Tragfähigkeit ebenfalls entsprechend dem Traglastdiagramm. Blechgreifer vom Typ VHPUW müssen für den sicheren Betrieb gemäß den Wartungsvorschriften des Herstellers in den vorgeschriebenen Intervallen gewartet werden. Es dürfen nur unbeschädigte Hebeklemmen mit lesbarem Tragfähigkeits- und Typenschild und Greifbereichsangaben verwendet werden. Es ist darauf zu achten, dass die Oberfläche des Bleches, wo die Klemme angeschlagen wird, möglichst trocken, fett-, farb-, schmutz-, zunder- und beschichtungsfrei sind, sodass der Kontakt der Zähne zum Hebegut nicht behindert wird bzw. Schutzbeläge die erforderliche Reibung erzeugen können.
Bitte weiterführende Hinweise in der Gebrauchs- und Betriebsanleitung (PDF-Dokument) beachten.
Mindestens einmal jährlich müssen Greifer von einem Sachkundigen geprüft werden! Gern stehen wir Ihnen zur Seite. Unsere Prüfkosten finden Sie hier.
Anwendung
VHPUW - Spezialklemmen wurden ausschließlich zum Transportieren, Heben und Senken von Hollandprofilen (Wulstprofil bzw. Wulstflachstahl) bzw. Konstruktionseinheiten mit eingebauten Hollandprofilen konzipiert. Der integrierte Gelenktragring ermöglicht ein sichers und universelles Heben, Wenden und Transportieren in alle Richtungen. Dazu zählt neben der senkrechten und waagerechten Lage auch der seitliche Zug. Der mit einer Sicherheitsarretierung ausgestattete Blechgreifer hält das Hebegut durch eine interne Vorspannung, auch wenn auf ihn keine Zugkraft einwirkt. Diese arretiert zudem die Klemmbacke und führt zum leichten Ansetzen des Greifers in der geöffneten Stellung. Hebeklemmen vom Typ VHPUW eignen sich besonders zum Heben, Senken, Greifen und Transportieren. HP - Profilen Einsatzgebiete sind unter anderem: Schiffbau, Materiallager und Transportwesen.
